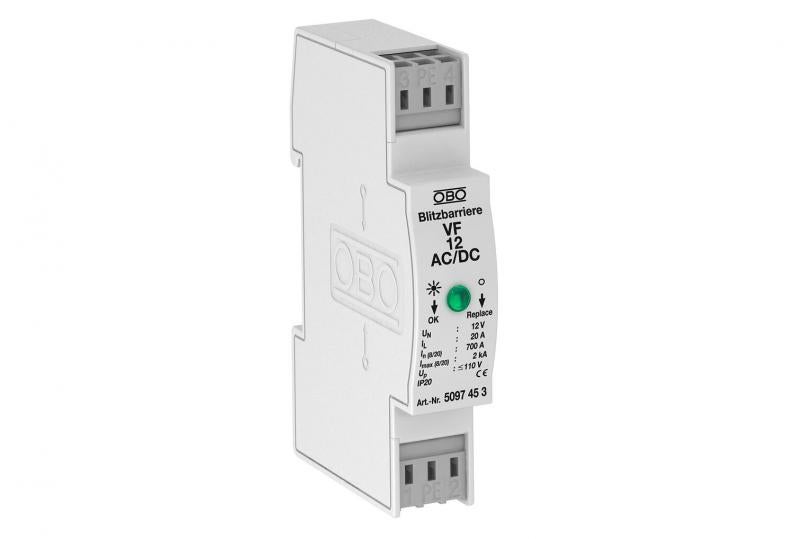

MSR-skydd för 2-polig strömförsörjning 12 V
Typ VF12-AC DC
Art.nr. 5097453
EAN 4012195578116
Art.nr. / Typ / E-nr
Max. kontinuerlig spänning AC
Max. kontinuerlig spänning DC
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Överspänningsskydd nätfinskydd typ 3 enligt SS EN 61643-11
• avsedd för lik- och växelspänningssystem
• med optisk funktionsindikering
• med monteringsvänliga, skruvlösa anslutningsklämmor

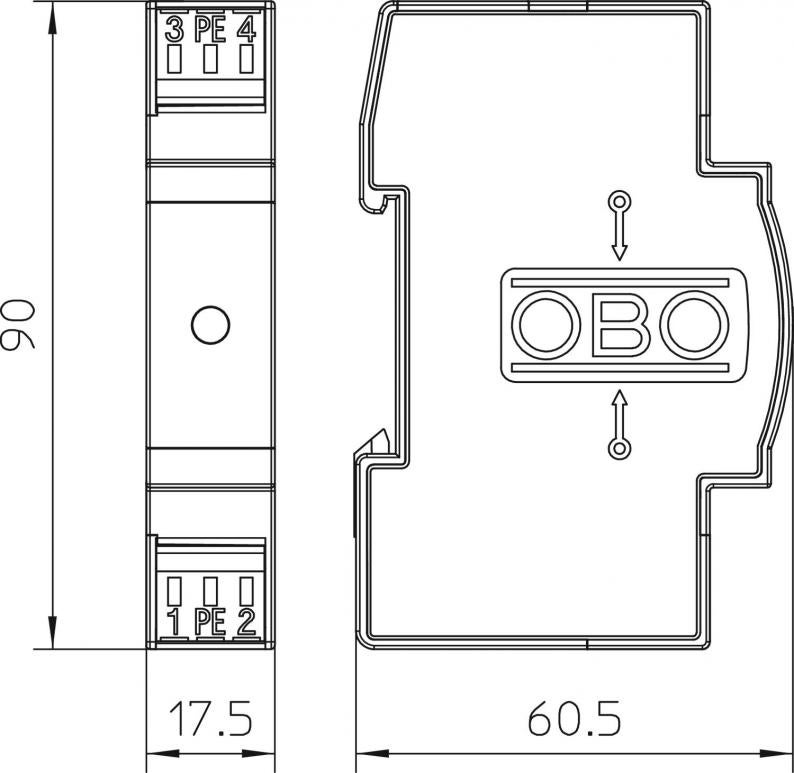

• med platssparande modulmått på 17,5 mm
• Y-koppling
Användning: Universal användning på 35 mm-DIN-skena i alla i handeln förekommande normkapslingar.
• avsedd för lik- och växelspänningssystem
• med optisk funktionsindikering
• med monteringsvänliga, skruvlösa anslutningsklämmor
• med platssparande modulmått på 17,5 mm
• Y-koppling
Användning: Universal användning på 35 mm-DIN-skena i alla i handeln förekommande normkapslingar.
Teknisk data
Teknisk data
| Polantal | 3 |
|---|---|
| Nättyp | övriga |
| Utblåsande | nej |
| Signalering på enheten | optisk |
| Spänningsskyddsnivå ledare–ledare | <110 V |
| Spänningsskyddsnivå ledare–jord | <1200 V |
| Kapslingsklasser | IP20 |
| Explosionssäkert utförande | nej |
| Fjärrsignal | nej |
| Provningsklass Typ 3 | ja |
| Märkspänning AC (50/60 Hz) | 12 V |
| Max. kontinuerlig spänning AC | 13,5 V |
| Max. kontinuerlig spänning DC | 18 V |
| Nominell avledningsstötström (8/20 µs) | 0,7 kA |
| Polutförande | 2 |
| Monteringstyp | DIN-skena 35 mm |
| Max. försäkring på nätsidan | 20 |
| Utförande | 12 V version |
| Uppfyller ROHS | ja |
| Nominell belastningsström (ingång / utgång) | 20 A |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur max. | 80 °C |
| SPD enligt SS-EN 61643-1 | klass III |
| Normkrav enligt SS-EN 61643-11 | Typ 3 |
| LPZ | 2→3 |
| Max avledningsstötström (8/20 µs) | 2 kA |
| Reaktionstid | <25 ns |
| Maximal försäkring | 20 A |
| Temperaturanvändningsområde min. | -40 °C |
| Temperaturanvändningsområde max. | 80 °C |
| Dimension | 12V AC |
Anslutningsmöjligheter
| Ledartvärsnitt, fast (en-/flertrådig) min. | 0,14 mm² |
|---|---|
| Ledartvärsnitt, fast (en-/flertrådig) max. | 2,5 mm² |
Miljödata
| Förpackning utan plast | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 0,4134 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,4134 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (2)
Anvisningar och hjälp (2)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
Kapslingsklasser
Max. kontinuerlig spänning AC
Max. kontinuerlig spänning DC
Polutförande
Art.nr.
VF12-AC DC
IP20
13,5
18
2
5097453
VF24-AC/DC
IP20
34
46
2
5097607
VF48-AC/DC
IP20
60
80
2
5097615
VF60-AC/DC
IP20
80
110
2
5097623
VF110-AC DC
IP20
150
200
2
5097631
VF230-AC/DC
IP20
255
350
2
5097650
