MSR-skydd för 2-polig strömförsörjning med fjärrsignal 230 V AC

MSR-skydd för 2-polig strömförsörjning med fjärrsignal 230 V AC

Typ VF230-AC-FS
Art.nr. 5097858
EAN 4012195578215
Visa alla utföranden
Art.nr. / Typ / E-nr
5097858 / VF230-AC-FS / 5270995
Kapslingsklasser
IP20
Max. kontinuerlig spänning AC
255 V

kl. VKE: 1 Styck

Styck

Beskrivning

Överspänningsskydd nätfinskydd typ 3 enligt SS EN 61643-11

• med fjärrsignalering av potentialfri växlingskontakt för funktionsövervakning
• lämplig för AC växelströmssystem
• med optisk funktionsindikering
• med lättmonterade, skruvlösa anslutningsplintar

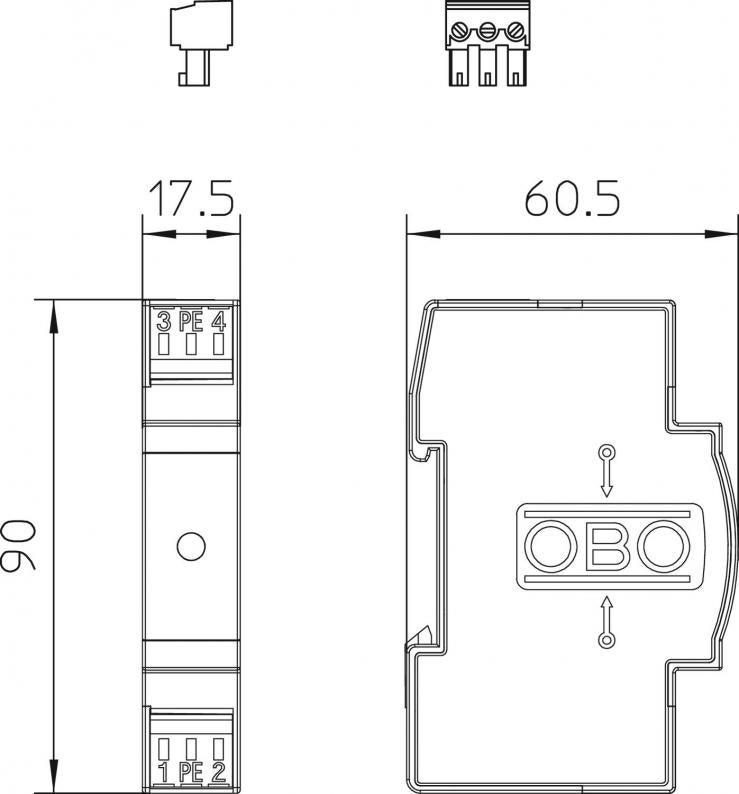

• platssparande modulmått på 17,5 mmmm
• Y-krets

Användning: Universellt bruk på 35 mm toppskena i standardfördelarhus.
  • MAGYAR ELEKTROTECHNIKAI ELLENŐRZŐ INTÉZET Budapest, Ungarn
  • 5 års garanti.
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • Skyddsenhet enligt SS EN 61643-11.
  • Övergång från LPZ 2 till 3
  • Fjärrsignalering
  • Installation elteknisk expertis
  • CO₂-avtryck (PCF)
  • Förpackning utan plast

Teknisk data

Teknisk data

Polantal3
Nättypövriga
Utblåsandenej
Signalering på enhetenoptisk
Spänningsskyddsnivå ledare–ledare<1060 V
Spänningsskyddsnivå ledare–jord<1400 V
KapslingsklasserIP20
Explosionssäkert utförandenej
Fjärrsignalja
Provningsklass Typ 3ja
Märkspänning AC (50/60 Hz)230 V
Spänningsskyddsnivå [L-N]≤1000
Max. kontinuerlig spänning AC255 V
Nominell avledningsstötström (8/20 µs)2,5 kA
MonteringstypDIN-skena 35 mm
Uppfyller ROHSja
Nominell belastningsström (ingång / utgång)20 A
Driftstemperatur min.-40 °C
Driftstemperatur max.80 °C
SPD enligt SS-EN 61643-1klass III
Normkrav enligt SS-EN 61643-11Typ 3
LPZ2→3
Max avledningsstötström (8/20 µs)7 kA
Reaktionstid<25 ns
Temperaturanvändningsområde min.-40 °C
Temperaturanvändningsområde max.80 °C
Dimension230V AC

Anslutningsmöjligheter

FM-kontakterOmkopplare
Ledartvärsnitt, fast (en-/flertrådig) min.0,14 mm²
Ledartvärsnitt, fast (en-/flertrådig) max.2,5 mm²
Gemensam spänningsskyddsnivå (L-PE)1500 kV

Miljödata

Förpackning utan plastja
CO2-avtryck (GWP) från vagga till grind0,8639 kg CO2e / 1 Styck
CO₂ Footprint (GWP)0,8639 kg CO₂e
Mätningsdatum CO2 värde2025-05-14T00:00:00.000+0200
Declared UnitStyck
Declared Unit Quantity1
