MSR-skydd för 2-polig strömförsörjning med fjärrsignalering 24 V AC/DC
Typ VF24-AC/DC-FS
Art.nr. 5097820
EAN 4012195578185
Art.nr. / Typ / E-nr
Max. kontinuerlig spänning AC
Max. kontinuerlig spänning DC
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Överspänningsskydd/nätfinskydd typ 3 enligt SS EN 61643-11 med fjärrsignalering
• med fjärrsignalering, potentialfri växelkontakt
• lämplig för AC och DC
• med optisk funktionsindikering
• med monteringsvänliga, skruvlösa anslutningsklämmor

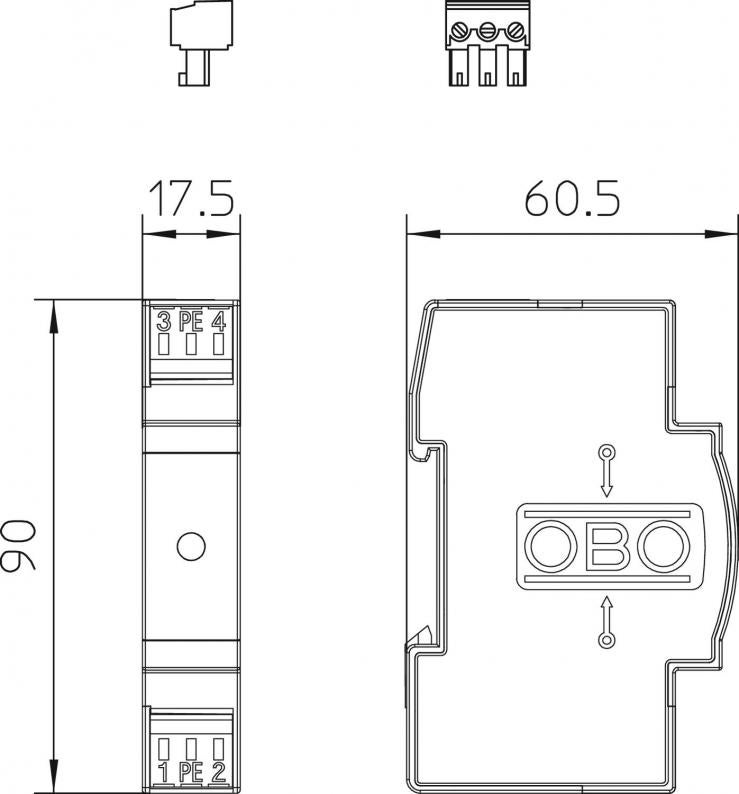

• platssparande modulmått på 17,5 mm
• Y-koppling
Användning: Universellt bruk på 35 mm DIN.skena i normkapslingar.
• med fjärrsignalering, potentialfri växelkontakt
• lämplig för AC och DC
• med optisk funktionsindikering
• med monteringsvänliga, skruvlösa anslutningsklämmor
• platssparande modulmått på 17,5 mm
• Y-koppling
Användning: Universellt bruk på 35 mm DIN.skena i normkapslingar.
Teknisk data
Teknisk data
| Polantal | 3 |
|---|---|
| Nättyp | övriga |
| Utblåsande | nej |
| Signalering på enheten | optisk |
| Spänningsskyddsnivå ledare–ledare | <160 V |
| Spänningsskyddsnivå ledare–jord | <1200 V |
| Kapslingsklasser | IP20 |
| Fjärrsignal | ja |
| Provningsklass Typ 3 | ja |
| Märkspänning AC (50/60 Hz) | 24 V |
| Spänningsskyddsnivå [L-N] | ≤1000 |
| Max. kontinuerlig spänning AC | 34 V |
| Max. kontinuerlig spänning DC | 46 V |
| Nominell avledningsstötström (8/20 µs) | 0,7 kA |
| Polutförande | 2 |
| Monteringstyp | DIN-skena 35 mm |
| Max. försäkring på nätsidan | 16 |
| Uppfyller ROHS | ja |
| Nominell belastningsström (ingång / utgång) | 20 A |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur max. | 80 °C |
| SPD enligt SS-EN 61643-1 | klass III |
| Normkrav enligt SS-EN 61643-11 | Typ 3 |
| LPZ | 2→3 |
| Max avledningsstötström (8/20 µs) | 2 kA |
| Reaktionstid | <25 ns |
| Maximal försäkring | 16 A |
| Temperaturanvändningsområde min. | -40 °C |
| Temperaturanvändningsområde max. | 80 °C |
| Dimension | 24V AC |
Anslutningsmöjligheter
| FM-kontakter | Omkopplare |
|---|---|
| Ledartvärsnitt, fast (en-/flertrådig) min. | 0,14 mm² |
| Ledartvärsnitt, fast (en-/flertrådig) max. | 2,5 mm² |
Miljödata
| Förpackning utan plast | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 0,2757 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,2757 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (2)
Anvisningar och hjälp (1)
Produktbilder (2)
Ladda ner 3D-data (2)
Utföranden
Typ
Kapslingsklasser
Max. kontinuerlig spänning AC
Max. kontinuerlig spänning DC
Polutförande
Art.nr.
VF12-AC/DC-FS
IP20
13,5
18
2
5097454
VF24-AC/DC-FS
IP20
34
46
2
5097820
Max. kontinuerlig spänning AC
Max. kontinuerlig spänning DC
VF12-AC/DC-FS
Art.nr.
5097454
Kapslingsklasser
IP20
Max. kontinuerlig spänning AC
13,5
Max. kontinuerlig spänning DC
18
Polutförande
2
VF24-AC/DC-FS
Art.nr.
5097820
Kapslingsklasser
IP20
Max. kontinuerlig spänning AC
34
Max. kontinuerlig spänning DC
46
Polutförande
2
