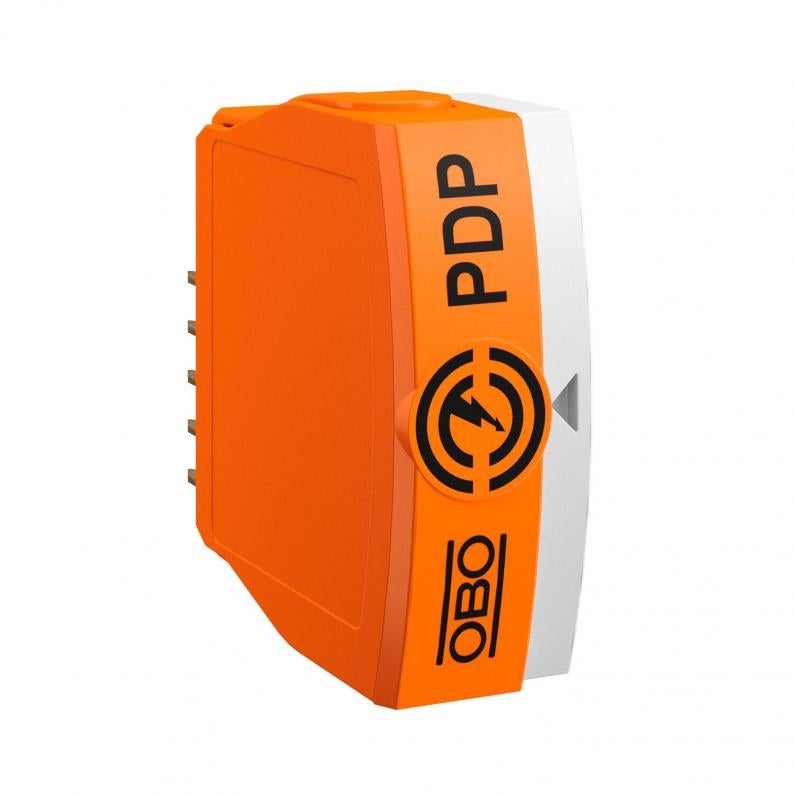

Överdel PDP, 2-polig, med OS, 5 V
Typ PDP-P-2-5-OS
Art.nr. 5080422
EAN 4012196745937
Art.nr. / Typ
Max. kontinuerlig spänning AC
Max. kontinuerlig spänning DC
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Patron, jackbart dataledningsskydd av typ 1+2/D1+C2 för mät-, styr- och reglerteknik
• Skyddsenhet för flertrådssystem
• Frekvensområde upp till 100 MHz
• Bygghöjd endast 17,5 mm
• Med optisk signalering och möjlig fjärrsignalering
Användning: Universellt åsk- och överspänningsskydd för dataöverföringsutrustning inom MSR-teknik.
• Skyddsenhet för flertrådssystem
• Frekvensområde upp till 100 MHz
• Bygghöjd endast 17,5 mm
• Med optisk signalering och möjlig fjärrsignalering
Användning: Universellt åsk- och överspänningsskydd för dataöverföringsutrustning inom MSR-teknik.
Teknisk data
Mått
| Längd | 51 mm |
|---|---|
| Bredd | 17,5 mm |
| Höjd | 46 mm |
Teknisk data
| längsmotstånd | 1.2 ± 5% |
|---|---|
| Signalering på enheten | inga |
| Inkopplingssystem | Klämma |
| Kapslingsklasser | IP20 |
| Testad enligt | IEC 61643-21 |
| Seriemotstånd per ledare | 1,2 Ω ± 5% |
| Nominell avledningsström In enligt C2 (totalt) | 20 kA |
| Kapacitans (ledare-ledare) | ≤30 pF |
| Kapacitans (ledare-jord) | ≤30 pF |
| Jordning via: | Anslutningsledning/DIN-skena |
| Montering ingång/utgång | Skruvklämmor |
| Skärm anslutning | ja |
| Skärmning | direkt |
| Stötströmsstyrka ledare-ledare | 10 kV / 5 kA |
| Stötströmsstyrka ledare-ledare | 10 kV / 5 kA |
| Total avledningsstötström (10/350) | 2,5 kA |
| Total avledningsstötström (8/20) | 20 kA |
| Nominell belastningsström DC | 0,6 A |
| Nominell belastningsström AC | 0,425 A |
| Max. kontinuerlig spänning AC | 4,2 V |
| Max. kontinuerlig spänning DC | 6 V |
| Nominell avledningsstötström (8/20 µs) | 10 kA |
| Gränsfrekvens | 100 MHz |
| SPD enligt IEC 61643-21 | Klass I+II / D1+C2 |
| Kategorie | Typ 1+2 / D1+C2 |
| Uppfyller ROHS | ja |
| SPD enligt SS-EN 61643-1 | klass I+II |
| Normkrav enligt SS-EN 61643-11 | Typ 1+2 |
| LPZ | 0→2 |
| Impulsström | 2,5 kA |
| Infogningsdämpning (insertion loss) | ≤3 dB |
| Anslutningstvärsnitt styv max. | 2,5 mm² |
| Anslutningstvärsnitt flertrådigt min. | 0,14 mm² |
| Anslutningstvärsnitt flertrådigt max. | 2,5 mm² |
| Temperaturanvändningsområde min. | -40 °C |
| Temperaturanvändningsområde max. | 80 °C |
| Dimension | 5V |
Anslutningsmöjligheter
| Anslutningstvärsnitt styv min. | 0,14 mm² |
|---|---|
| Anslutningstvärsnitt flexibelt min. | 0,14 mm² |
| Anslutningstvärsnitt flexibelt max. | 1,5 mm² |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 0,4093 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,4093 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
