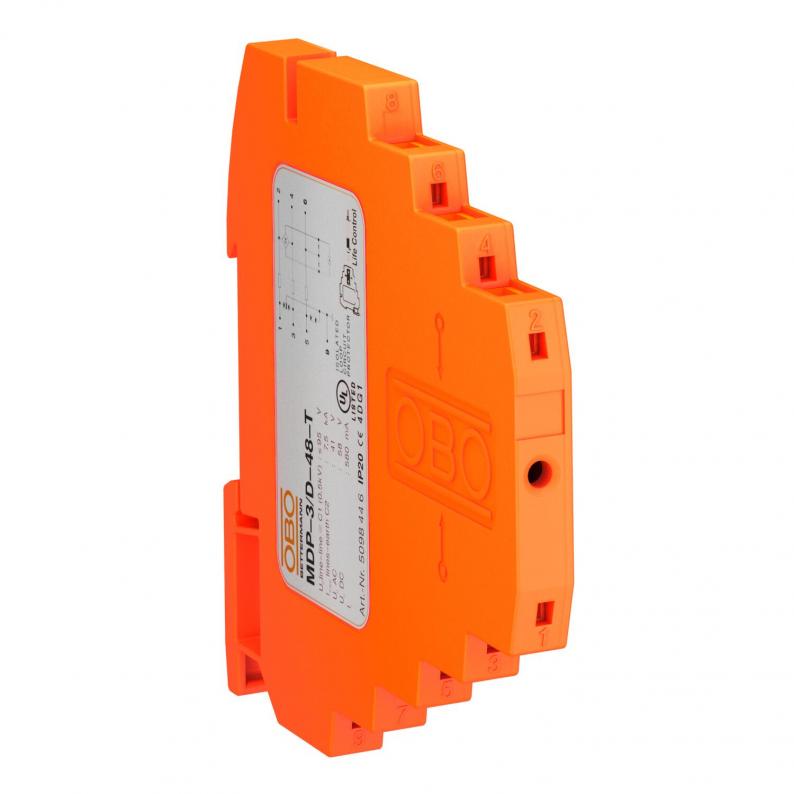

Överspänningsskydd, 4-polig, 48 V
Typ MDP-3 D-48-T
Art.nr. 5098446
EAN 4012195406907
Art.nr. / Typ / E-nr
Antal poler
Max. kontinuerlig spänning AC
Max. kontinuerlig spänning DC
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Åskskydd med testfunktion; 48 V
• Nominell lastström 0,58 A
• Skydd för flerledarsystem
• Direkt skärmjordning och med skruvlösa anslutningsklämmor
• Platssparande bredd på endast 8,7 mm
• Skyddskoppling som kan testas med Life Control
• Hög bandbredd upp till 100 MHz
• UL-listad (4DG1)
Användning: Universell användning på 35-mm DIN-skena i alla i handeln förekommande normkapslingar.
• Nominell lastström 0,58 A
• Skydd för flerledarsystem
• Direkt skärmjordning och med skruvlösa anslutningsklämmor
• Platssparande bredd på endast 8,7 mm
• Skyddskoppling som kan testas med Life Control
• Hög bandbredd upp till 100 MHz
• UL-listad (4DG1)
Användning: Universell användning på 35-mm DIN-skena i alla i handeln förekommande normkapslingar.
Teknisk data
Teknisk data
| Antal poler | 3 |
|---|---|
| Fjärrkontakt | nej |
| Signalering på enheten | avläsningsbar |
| Inkopplingssystem | Klämma |
| Spänningsskyddsnivå ledare–ledare | <95 V |
| Spänningsskyddsnivå ledare–jord | <800 V |
| Kapslingsklasser | IP20 |
| Testad enligt | IEC 61643-21 |
| Skyddsnivå @ C1 | <110 V |
| Seriemotstånd per ledare | 2,35 Ω ± 5 % |
| Nominell spänning | 48 V |
| Kapacitans (ledare-ledare) | < 40 pF |
| Jordning via: | DIN skena |
| Explosionssäkert utförande | nej |
| Isolationsmotstånd | >100 MΩ |
| Skärm anslutning | ja |
| Skärmning | direkt |
| Stötströmsstyrka ledare-ledare | C1: 0,5 kV / 0,25 kA (8/20µs) |
| Stötströmsstyrka ledare-ledare | C2: 5 kV / 2,5 kA (8/20µs) |
| Total avledningsstötström (10/350) | D1: 1,5 kA |
| Total avledningsstötström (8/20) | 7,5 kA |
| Nominell belastningsström DC | 0,58 A |
| Nominell belastningsström AC | 0,4 A |
| Övervakning | nej |
| Max. kontinuerlig spänning AC | 41 V |
| Max. kontinuerlig spänning DC | 58 V |
| Godkännande | UL |
| Gränsfrekvens | 100 MHz |
| SPD enligt IEC 61643-21 | Klass I+II+III / D1+C2+C1 |
| Kategorie | Typ 1+2+3 / D1+C2+C1 |
| Uppfyller ROHS | ja |
| LPZ | 0→3 |
| Infogningsdämpning (insertion loss) | ≤3 dB |
| Anslutningstvärsnitt styv max. | 2,5 mm² |
| Anslutningstvärsnitt flertrådigt min. | 0,14 mm² |
| Anslutningstvärsnitt flertrådigt max. | 1,5 mm² |
| Temperaturanvändningsområde min. | -40 °C |
| Temperaturanvändningsområde max. | 80 °C |
| Dimension | 48V |
Anslutningsmöjligheter
| Anslutningstvärsnitt styv min. | 0,14 mm² |
|---|---|
| Anslutningstvärsnitt flexibelt min. | 0,14 mm² |
| Anslutningstvärsnitt flexibelt max. | 2,5 mm² |
Miljödata
| Förpackning utan plast | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 0,2595 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,2595 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Tillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (2)
Certifikat (3)
Anvisningar och hjälp (2)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
Antal poler
Inkopplingssystem
Max. kontinuerlig spänning AC
Max. kontinuerlig spänning DC
Art.nr.
MDP-2 D-48-T
2
Klämma
41
58
5098442
MDP-3 D-48-T
3
Klämma
41
58
5098446
MDP-4 D-48-T
4
Klämma
41
58
5098450
