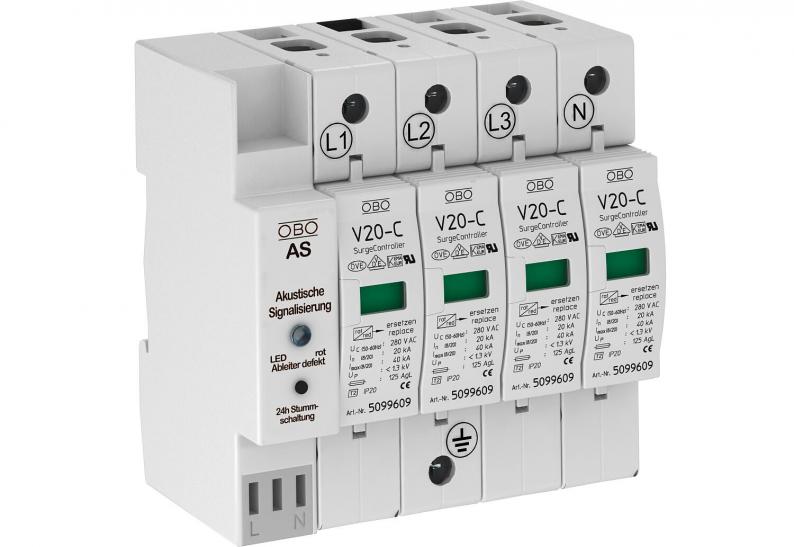

Överspänningsskydd 4-poligt med akustisk signal 280 V
Typ V20-C 4+AS-280
Art.nr. 5096391
EAN 4012195393795
Art.nr. / Typ / E-nr
Max. kontinuerlig spänning AC
Polutförande
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Överspänningsskydd typ 2
• Komplett enhet, bestående av över- och underdel, förmonterad och anslutningsklar
• Passar TN-nätsystem
• Instickbar överdel, överdelen skiljs från underdelen utan verktyg
• Inkl. termisk och dynamisk skiljeanordning
• Med akustisk signalering för funktionsövervakning, signalton frånslagbar i 24 h
• Med optisk defektindikering
• Hög strömledningsförmåga och lång livslängd
• Märkta anslutningar
Användningsexempel: Bostadshus, enfamiljshus, industri
* Komplett = över- och underdel
• Komplett enhet, bestående av över- och underdel, förmonterad och anslutningsklar
• Passar TN-nätsystem
• Instickbar överdel, överdelen skiljs från underdelen utan verktyg
• Inkl. termisk och dynamisk skiljeanordning
• Med akustisk signalering för funktionsövervakning, signalton frånslagbar i 24 h
• Med optisk defektindikering
• Hög strömledningsförmåga och lång livslängd
• Märkta anslutningar
Användningsexempel: Bostadshus, enfamiljshus, industri
* Komplett = över- och underdel
Teknisk data
Teknisk data
| Nättyp | TN |
|---|---|
| Utblåsande | nej |
| Signalering på enheten | optisk och akustisk |
| Kapslingsklasser | IP20 |
| Nominell avledningsstötström (8/20 µs) [L-N] | 20 kA |
| Fjärrsignal | nej |
| Provningsklass Typ 2 | ja |
| Märkspänning AC (50/60 Hz) | 230 V |
| Integrerad försäkring | nej |
| Max. kontinuerlig spänning AC | 280 V |
| Nominell avledningsstötström (8/20 µs) | 20 kA |
| Polutförande | 4 |
| Monteringstyp | DIN-skena 35 mm |
| Max. försäkring på nätsidan | 125 |
| Utförande | 4-polig med AS; 280V |
| Nätverkskonfiguration TN | ja |
| Nätverkskonfiguration TN-C-S | ja |
| Nätverkskonfiguration TN-S | ja |
| Uppfyller ROHS | ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur max. | 80 °C |
| SPD enligt SS-EN 61643-1 | klass II |
| Normkrav enligt SS-EN 61643-11 | Typ 2 |
| LPZ | 1→2 |
| Max avledningsstötström (8/20 µs) | 40 kA |
| Reaktionstid | <25 ns |
| Maximal försäkring | 125 A |
| Temperaturanvändningsområde min. | -40 °C |
| Temperaturanvändningsområde max. | 80 °C |
| Dimension | 280V |
Anslutningsmöjligheter
| Avledningsstötström (8/20 µs) [totalt] | 80 kA |
|---|---|
| Ledartvärsnitt, fast (en-/flertrådig) min. | 2,5 mm² |
| Ledartvärsnitt, fast (en-/flertrådig) max. | 35 mm² |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|---|
| Förpackning utan plast | ja |
| CO2-avtryck (GWP) från vagga till grind | 2,0786 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 2,0786 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
