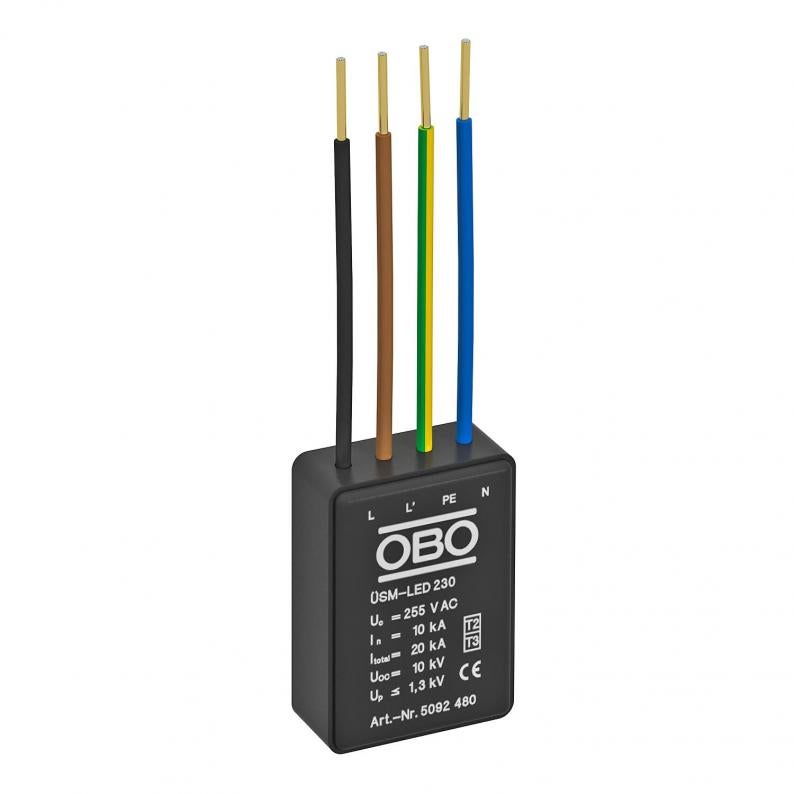

Överspänningsskydd för LED-system 230 V
Typ ÜSM-LED 230
Art.nr. 5092480
EAN 4012196035441
Art.nr. / Typ / E-nr
5092480 / ÜSM-LED 230 / 5271779
Kapslingsklasser
IP20
Max. kontinuerlig spänning AC
255 V
Polutförande
1+N/PE
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Överspänningsskydd typ 2+3 enligt SS EN 61643-11 för 230/400V nät.
Skydd för LED belysning.
Med optisk indikering
max 20kA avledningsförmåga
Universielltanvändbar för alla belysningsanläggningar
För att skydda elektroniska enheter som LED-lampor mot överspänningar
Skydd för LED belysning.
Med optisk indikering
max 20kA avledningsförmåga
Universielltanvändbar för alla belysningsanläggningar
För att skydda elektroniska enheter som LED-lampor mot överspänningar
Teknisk data
Teknisk data
| Nättyp | övriga |
|---|---|
| Signalering på enheten | optisk |
| Kapslingsklasser | IP20 |
| Max. kontinuerlig spänning (L-N) | 255 V |
| Maximal driftspänning (N-PE) | 255 V |
| Nominell avledningsstötström (8/20 µs) [L-N] | 10 kA |
| Nominell avledningsstötström (8/20 µs) [N-PE] | 10 kA |
| Maximal avledningsstötström (8/20 µs) [L-N] | 20 kA |
| Maximal avledningsstötström (8/20 µs) [N-PE] | 20 kA |
| Fjärrsignal | nej |
| Provningsklass Typ 2 | ja |
| Provningsklass Typ 3 | ja |
| Märkspänning AC (50/60 Hz) | 230 V |
| Integrerad försäkring | nej |
| Spänningsskyddsnivå [L-N] | ≤1,3 |
| Max. kontinuerlig spänning AC | 255 V |
| Nominell avledningsstötström (8/20 µs) | 10 kA |
| Polutförande | 1+N/PE |
| Monteringstyp | övriga |
| Max. försäkring på nätsidan | 16 |
| Utförande | 1+NPE |
| Uppfyller ROHS | ja |
| Nominell belastningsström (ingång / utgång) | 16 A |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur max. | 80 °C |
| Anslutningslängd | 0,09 m |
| SPD enligt SS-EN 61643-1 | klass II+III |
| Normkrav enligt SS-EN 61643-11 | Typ 2+3 |
| LPZ | 1→3 |
| Max avledningsstötström (8/20 µs) | 20 kA |
| Reaktionstid | <25 ns |
| Maximal försäkring | 16 A |
| Temperaturanvändningsområde min. | -40 °C |
| Temperaturanvändningsområde max. | 80 °C |
| Dimension | 230V |
Anslutningsmöjligheter
| Avledningsstötström (8/20 µs) [totalt] | 20 kA |
|---|
Miljödata
| Förpackning utan plast | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 0,0251 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,0251 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
