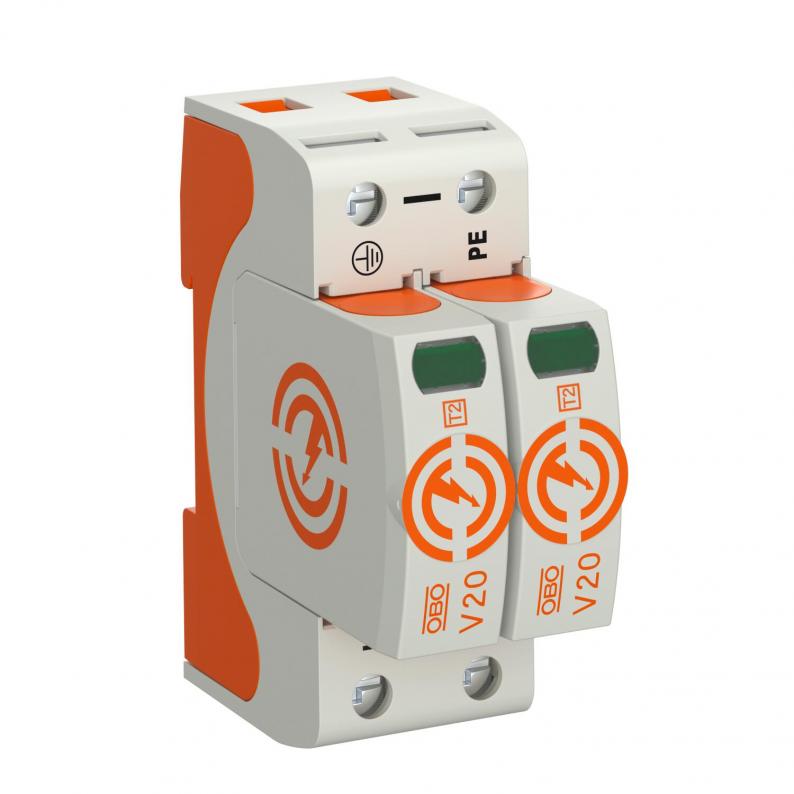

Överspänningsskydd V20, 2-polig 150 V
Typ V20-2-150
Art.nr. 5095152
EAN 4012196159772
Art.nr. / Typ
5095152 / V20-2-150
Kapslingsklasser
IP20
Max. kontinuerlig spänning AC
150 V
Polutförande
2
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Överspänningsskydd typ 2
• för överspänningsskydd-potentialutjämning enligt IEC 60364-4-44
• avledningsförmåga upp till 40 kA (8/20) per pol genom högpresterande varistorer
• jackbar avledare med brytbar enhet och opdisk statusindikator
• spärrfunktion med vibrationsskydd och spänningskodning
• plast enligt UL 94 V-0
• FS modellen har en potentialfri växlande kontakt för fjärrsignal
Användning: potentialutjämning i huvud- och undercentral
• för överspänningsskydd-potentialutjämning enligt IEC 60364-4-44
• avledningsförmåga upp till 40 kA (8/20) per pol genom högpresterande varistorer
• jackbar avledare med brytbar enhet och opdisk statusindikator
• spärrfunktion med vibrationsskydd och spänningskodning
• plast enligt UL 94 V-0
• FS modellen har en potentialfri växlande kontakt för fjärrsignal
Användning: potentialutjämning i huvud- och undercentral
Teknisk data
Teknisk data
| Polantal | 2 |
|---|---|
| Nättyp | övriga |
| Utblåsande | nej |
| Signalering på enheten | optisk |
| Kapslingsklasser | IP20 |
| Max. kontinuerlig spänning (L-N) | 150 V |
| Nominell avledningsstötström (8/20 µs) [L-N] | 20 kA |
| Kapslingsmaterial överspänningsskyddskomponenter | PA UL 94 V-0 |
| Maximal avledningsstötström (8/20 µs) [L-N] | 40 kA |
| Fjärrsignal | nej |
| Provningsklass Typ 2 | ja |
| Märkspänning AC (50/60 Hz) | 120 V |
| Integrerad försäkring | nej |
| Spänningsskyddsnivå [L-N] | ≤0,8 |
| Max. kontinuerlig spänning AC | 150 V |
| Nominell avledningsstötström (8/20 µs) | 20 kA |
| Polutförande | 2 |
| Monteringstyp | DIN-skena 35 mm |
| Max. försäkring på nätsidan | 160 A gL/gG |
| Restspänning [L-N] @ 5 kA | 0,6 kV |
| Kortslutningssäkerhet vid max. försäkring på nätsidan | 50 kA eff |
| Restspänning [L-N] @ 1 kA | 0,5 kV |
| TOV-spänning [L-N] - motståndsläge - 5 s | 175 V |
| TOV-spänning [L-N] - felsäkert läge - 120 min | 230 V |
| SPD enligt UL 1449 | Typ 4 |
| Minsta avstånd | 1,5 mm |
| Godkännande | VDE, KEMA, UL, ÖVE |
| Kortslutningssäker | ja |
| Nätverkskonfiguration TN | ja |
| Nätverkskonfiguration TN-C | ja |
| Uppfyller ROHS | ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur max. | 80 °C |
| Vridmoment | 4 Nm |
| SPD enligt SS-EN 61643-1 | klass II |
| Normkrav enligt SS-EN 61643-11 | Typ 2 |
| Max avledningsstötström (8/20 µs) | 40 kA |
| Reaktionstid | <25 ns |
| Maximal försäkring | 160 A |
| Temperaturanvändningsområde min. | -40 °C |
| Temperaturanvändningsområde max. | 80 °C |
| Dimension | 150V |
| Luftfuktighet max. | 95 % |
| Luftfuktighet min. | 5 % |
Anslutningsmöjligheter
| Ledartvärsnitt, flexibelt (fintrådig) min. | 1,5 mm² |
|---|---|
| Ledartvärsnitt, flexibelt (fintrådig) max. | 35 mm² |
| Avledningsstötström (8/20 µs) [totalt] | 80 kA |
| Ledartvärsnitt, flexibelt (fintrådig) min. | 16 AWG |
| Ledartvärsnitt, flexibelt (fintrådig) max. | 2 AWG |
| Ledartvärsnitt, fast (en-/flertrådig) min. | 1,5 mm² |
| Ledartvärsnitt, fast (en-/flertrådig) max. | 35 mm² |
| Ledartvärsnitt, fast (en-/flertrådig) min. | 16 AWG |
| Ledartvärsnitt, fast (en-/flertrådig) max. | 2 AWG |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|---|
| Förpackning utan plast | ja |
| CO2-avtryck (GWP) från vagga till grind | 1,0356 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 1,0356 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
