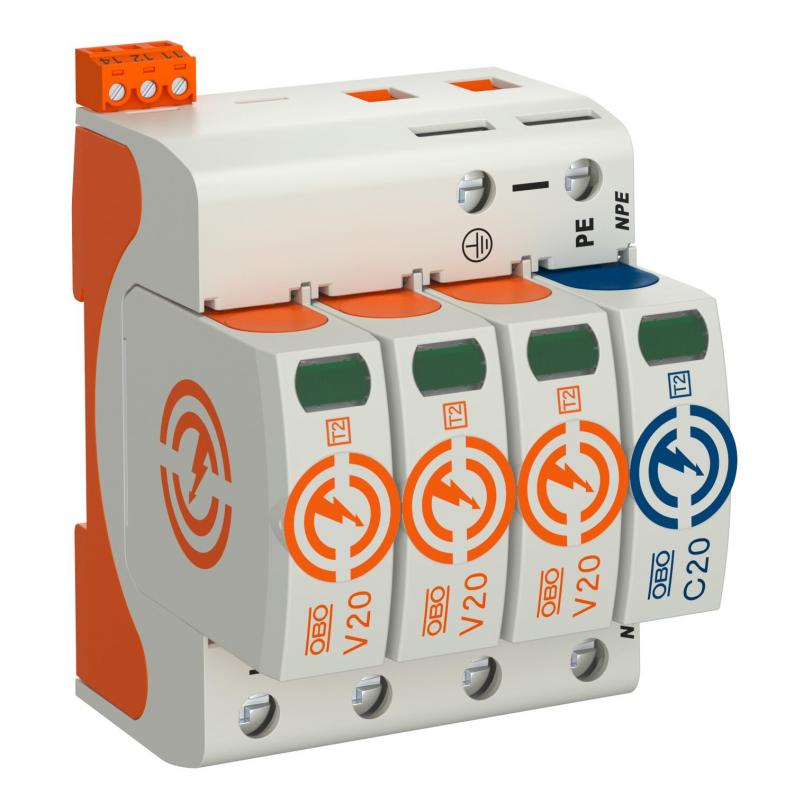

Överspänningsskydd V20, 3-polig+NPE och FS 320 V

Överspänningsskydd V20, 3-polig+NPE och FS 320 V

Typ V20-3+NPE+FS-320
Art.nr. 5095343
EAN 4012196163496
Visa alla utföranden
Art.nr. / Typ
5095343 / V20-3+NPE+FS-320
Kapslingsklasser
IP20
Max. kontinuerlig spänning AC
320 V
Polutförande
3+N/PE

kl. VKE: 1 Styck

Styck

Beskrivning

Överspänningsskydd typ 2

• för överspänningsskydd-potentialutjämning enligt IEC 60364-4-44
• avledningsförmåga upp till 40 kA (8/20) per pol genom högpresterande varistorer
• jackbar avledare med brytbar enhet och opdisk statusindikator
• spärrfunktion med vibrationsskydd och spänningskodning
• plast enligt UL 94 V-0
• FS modellen har en potentialfri växlande kontakt för fjärrsignal

Användning: potentialutjämning i huvud- och undercentral
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • Österreichischer Verband für Elektrotechnik, Österrike
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Tyskland
  • KEMA-KEUR, Nederländerna
  • 5 års garanti.
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • EurAsian Conformity
  • Regler för överensstämmelse - Konformitetsförteckning för Australien / Nya Zeeland
  • Skyddsenhet enligt SS EN 61643-11.
  • Övergång från LPZ 1 till 2
  • Installation elteknisk expertis
  • Fjärrsignalering
  • CO₂-avtryck (PCF)
  • Förpackning utan plast
  • Förpackning helt av återvunnen kartong

Teknisk data

Teknisk data

Polantal4
Nättypövriga
Utblåsandenej
Signalering på enhetenoptisk
KapslingsklasserIP20
Max. kontinuerlig spänning (L-N)320 V
Maximal driftspänning (N-PE)255 V
Nominell avledningsstötström (8/20 µs) [L-N]20 kA
Nominell avledningsstötström (8/20 µs) [N-PE]40 kA
Kapslingsmaterial överspänningsskyddskomponenterPA UL 94 V-0
Maximal avledningsstötström (8/20 µs) [L-N]40 kA
Maximal avledningsstötström (8/20 µs) [N-PE]60 kA
Fjärrsignalja
Provningsklass Typ 2ja
Märkspänning AC (50/60 Hz)230 V
Integrerad försäkringnej
Spänningsskyddsnivå [L-N]≤1,4
Max. kontinuerlig spänning AC320 V
Nominell avledningsstötström (8/20 µs)20 kA
Polutförande3+N/PE
MonteringstypDIN-skena 35 mm
Max. försäkring på nätsidan160 A gL/gG
Restspänning [L-N] @ 5 kA1,2 kV
Brytförmåga AC230 V; 0,5 A
Brytförmåga DC230 V; 0,1 A / 75 V; 0,5 A
Kortslutningssäkerhet vid max. försäkring på nätsidan50 kA eff
Restspänning [L-N] @ 1 kA1 kV
TOV-spänning [L-N] - motståndsläge - 5 s335 V
TOV-spänning [L-N] - felsäkert läge - 120 min440 V
TOV-spänning [L-PE] - motståndsläge - 200 ms1200 V
SPD enligt UL 1449Typ 4
Minsta avstånd1,5 mm
GodkännandeVDE, KEMA, UL, ÖVE
Kortslutningssäkerja
Nätverkskonfiguration TNja
Nätverkskonfiguration TN-C-Sja
Nätverkskonfiguration TN-Sja
Nätverkskonfiguration TTja
Uppfyller ROHSja
Driftstemperatur min.-40 °C
Driftstemperatur max.80 °C
Vridmoment4 Nm
SPD enligt SS-EN 61643-1klass II
Normkrav enligt SS-EN 61643-11Typ 2
Max avledningsstötström (8/20 µs)40 kA
Följeström (eff) [N-PE]0,1 kA
Maximal försäkring160 A
Temperaturanvändningsområde min.-40 °C
Temperaturanvändningsområde max.80 °C
Dimension320V
Luftfuktighet max.95 %
Luftfuktighet min.5 %

Anslutningsmöjligheter

Ledartvärsnitt, flexibelt (fintrådig) min.1,5 mm²
Ledartvärsnitt, flexibelt (fintrådig) max.35 mm²
FM-kontakterOmkopplare
Anslutningstvärsnitt FM-klämmor min.0,5 mm²
Anslutningstvärsnitt FM-klämmor max.1,5 mm²
Anslutningstvärsnitt FM-klämmor min.21 AWG
Anslutningstvärsnitt FM-klämmor max.16 AWG
Avledningsstötström (8/20 µs) [totalt]60 kA
Ledartvärsnitt, flexibelt (fintrådig) min.16 AWG
Ledartvärsnitt, flexibelt (fintrådig) max.2 AWG
Ledartvärsnitt, fast (en-/flertrådig) min.1,5 mm²
Ledartvärsnitt, fast (en-/flertrådig) max.35 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.16 AWG
Ledartvärsnitt, fast (en-/flertrådig) max.2 AWG
Gemensam spänningsskyddsnivå (L-PE)1,7 kV

Miljödata

Förpackning helt av återvunnen kartongja
Förpackning utan plastja
CO2-avtryck (GWP) från vagga till grind2,0539 kg CO2e / 1 Styck
CO₂ Footprint (GWP)2,0539 kg CO₂e
Mätningsdatum CO2 värde2025-05-21T00:00:00.000+0200
Declared UnitStyck
Declared Unit Quantity1
