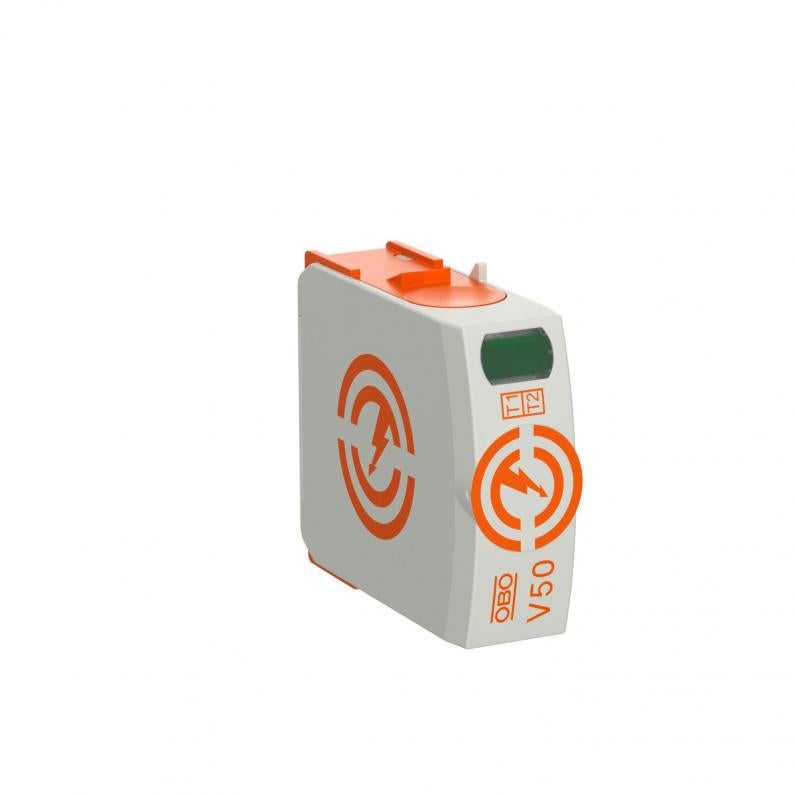

Patron V50 280 V
Typ V50-0-280
Art.nr. 5093508
EAN 4012196159598
Art.nr. / Typ / E-nr
5093508 / V50-0-280 / 5273723
Kapslingsklasser
IP20
Max. kontinuerlig spänning AC
280 V
Polutförande
1
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Patron, överspänningsskydd typ 1+2
• för åskskyddspotentialutjämning VDE 0185-305 (IEC 62305)
• blixtströmavledning 12,5 kA (10/350) per pol
• modular jackbar avledare med dynamisk frånkopplingsenhet och optisk statusindikator
• spärrfunktion med vibrationsskydd och spänningskodning
• plast enligt UL 94 V-0
• för åskskyddspotentialutjämning VDE 0185-305 (IEC 62305)
• blixtströmavledning 12,5 kA (10/350) per pol
• modular jackbar avledare med dynamisk frånkopplingsenhet och optisk statusindikator
• spärrfunktion med vibrationsskydd och spänningskodning
• plast enligt UL 94 V-0
Teknisk data
Teknisk data
| Polantal | 1 |
|---|---|
| Nättyp | alla |
| Utblåsande | nej |
| Signalering på enheten | optisk |
| Kapslingsklasser | IP20 |
| Max. kontinuerlig spänning (L-N) | 280 V |
| Nominell avledningsstötström (8/20 µs) [L-N] | 30 kA |
| Kapslingsmaterial överspänningsskyddskomponenter | PA UL 94 V-0 |
| Maximal avledningsstötström (8/20 µs) [L-N] | 50 kA |
| Fjärrsignal | nej |
| Märkspänning AC (50/60 Hz) | 230 V |
| Integrerad försäkring | nej |
| Blixtstötström (10/350 µs) | 12,5 kA |
| Spänningsskyddsnivå [L-N] | ≤1,3 |
| Max. kontinuerlig spänning AC | 280 V |
| Nominell avledningsstötström (8/20 µs) | 30 kA |
| Polutförande | 1 |
| Monteringstyp | DIN-skena 35 mm |
| Max. försäkring på nätsidan | 160 A gL/gG |
| Restspänning [L-N] @ 5 kA | 0,8 kV |
| Kortslutningssäkerhet vid max. försäkring på nätsidan | 50 kA eff |
| Restspänning [L-N] @ 1 kA | 0,7 kV |
| TOV-spänning [L-N] - motståndsläge - 5 s | 335 V |
| TOV-spänning [L-N] - felsäkert läge - 120 min | 440 V |
| SPD enligt UL 1449 | Typ 4 |
| Minsta avstånd | 1,5 mm |
| Godkännande | VDE, KEMA, UL, ÖVE |
| Uppfyller ROHS | ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur max. | 80 °C |
| Vridmoment | 4 Nm |
| SPD enligt SS-EN 61643-1 | klass I+II |
| Normkrav enligt SS-EN 61643-11 | Typ 1+2 |
| Max avledningsstötström (8/20 µs) | 50 kA |
| Reaktionstid | <25 ns |
| Maximal försäkring | 160 A |
| Temperaturanvändningsområde min. | -40 °C |
| Temperaturanvändningsområde max. | 80 °C |
| Restspänning [L-N] @ 12,5 kA | 1 kV |
| Dimension | 280V |
| Luftfuktighet max. | 95 % |
| Luftfuktighet min. | 5 % |
Anslutningsmöjligheter
| Ledartvärsnitt, flexibelt (fintrådig) min. | 1,5 mm² |
|---|---|
| Ledartvärsnitt, flexibelt (fintrådig) max. | 35 mm² |
| Anslutningstvärsnitt FM-klämmor min. | 0,5 mm² |
| Anslutningstvärsnitt FM-klämmor max. | 1,5 mm² |
| Anslutningstvärsnitt FM-klämmor min. | 21 AWG |
| Anslutningstvärsnitt FM-klämmor max. | 16 AWG |
| Ledartvärsnitt, flexibelt (fintrådig) min. | 16 AWG |
| Ledartvärsnitt, flexibelt (fintrådig) max. | 2 AWG |
| Ledartvärsnitt, fast (en-/flertrådig) min. | 1,5 mm² |
| Ledartvärsnitt, fast (en-/flertrådig) max. | 35 mm² |
| Ledartvärsnitt, fast (en-/flertrådig) min. | 16 AWG |
| Ledartvärsnitt, fast (en-/flertrådig) max. | 2 AWG |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 0,2165 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,2165 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
