Pendelkonsol AS 55

Pendelkonsol AS 55

Typ AS 55 61 FT
Art.nr. 6419316
EAN 4012195873174
Visa alla utföranden
Art.nr. / Typ
Längd
Bredd
F i kN

kl. VKE: 1 Styck

Styck

Beskrivning

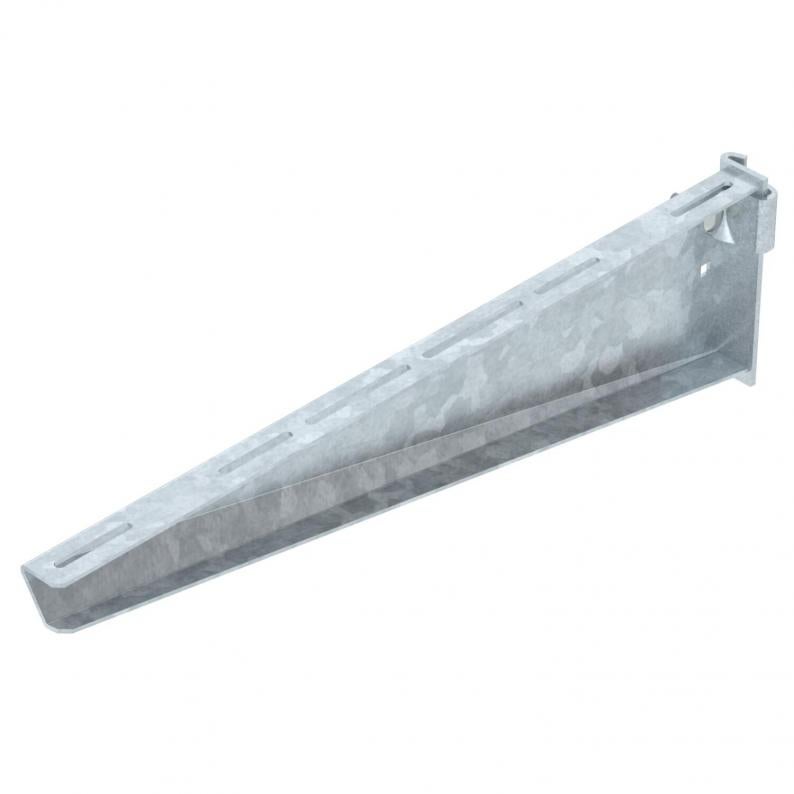

Pendelkonsol i tungt utförande för steglös installation på IS 8-pendel.

Kan installeras på båda sidor av I-fästet.

De enskilda spännklackarna inklusive skruv, brickan och muttern kan beställas under artikelnr. 6419007 måste beställas separat.

  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • UKCA-försäkran om överensstämmelse
  • I-fäste
  • Miljöproduktdeklaration (EPD)
  • CO₂-avtryck (PCF)

Teknisk data

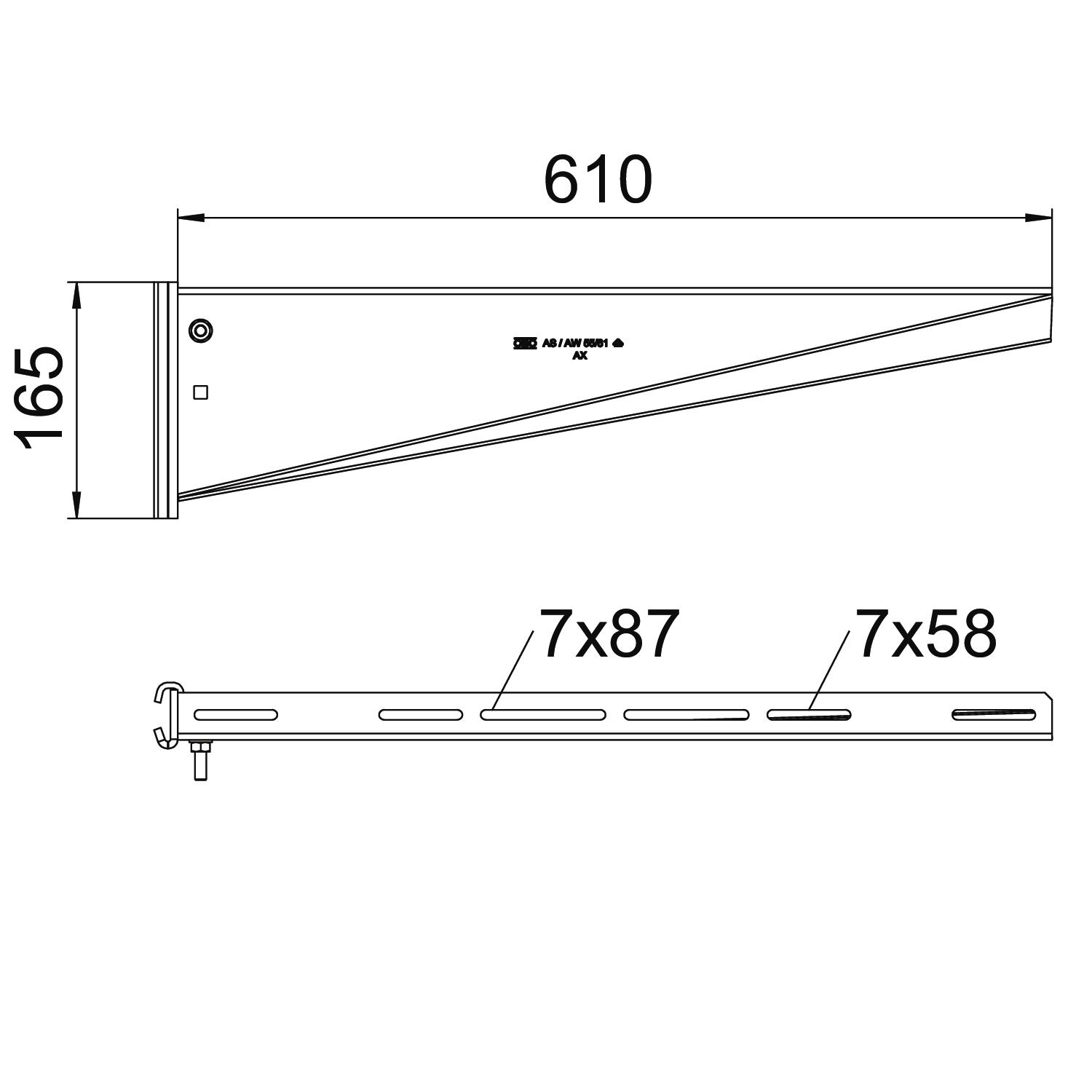

Mått

Längd41 mm
Bredd610 mm
Höjd165 mm
Mått B610 mm
Mått H165 mm

Teknisk data

Brandsäker installation / funktionsgarantinej
Rostfritt stål, betatnej
UtförandePendelkonsol
Uppfyller ROHSja
F i kN5,5 kN
DimensionB610mm
Ytavarmförzinkad
MaterialStål
Färgzink
ProduktserieAS 55-serien
Belastningsdiagram konsol typ AS 55

Böjning av konsolspetsen vid tillåten konsolbelastning

Tillåten konsolbelastning i kN

Belastningskurva med konsolbredd i mm

Miljödata

CO2-avtryck (GWP) från vagga till grind6,5019 kg CO2e / 1 Styck
CO₂ Footprint (GWP)6,5019 kg CO₂e
Mätningsdatum CO2 värde2025-05-14T00:00:00.000+0200
Declared UnitStyck
Declared Unit Quantity1
EPD Verifiedja
Utgångsdatum EPD10.07.2029
Deklarationsnummer EPDEPD-KTO-17.0
EPD-standard / LCA-standard (normer)DIN EN ISO 14025,EN 15804 + A2

Tillbehör

Monteringstillbehör
Typ
FRSB 6x12 F

kl. VKE: 100 Styck

Styck

Nedladdningar

0 valda

Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (5)
Anvisningar och hjälp (2)
Produktbilder (2)
Ladda ner 3D-data (2)

Utföranden

Bredd
AS 55 21 FT
Art.nr.
6419286
Längd
41
Bredd
210
F i kN
5,5
AS 55 31 FT
Art.nr.
6419292
Längd
41
Bredd
310
F i kN
5,5
AS 55 41 FT
Art.nr.
6419298
Längd
41
Bredd
410
F i kN
5,5
AS 55 51 FT
Art.nr.
6419304
Längd
41
Bredd
510
F i kN
5,5
AS 55 61 FT
Art.nr.
6419316
Längd
41
Bredd
610
F i kN
5,5
