Potentialutjämningsskena BigBar för industri
Typ 1802 6 CU
Art.nr. 5015832
EAN 4012195699330
Art.nr. / Typ / E-nr
Längd
Bredd
Höjd
Antal anslutningar
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Huvudpotentialutjämningsskena för potentialutjämning enligt DIN VDE 0100-410/-540 samt åskskyddspotentialutjämning enligt SS-EN 62305
• Isolatorfötter
• Snabb och enkel installation av anslutningsledningar med låsskruvar M10
• Komplett med pluggar och skruvar för väggmontering
• Med fjäderskiva (DIN 137) för skruvsäkring mot självlossning (krävs t.ex. i industri- och ex-klassade områden)
• Isolatorfötter
• Snabb och enkel installation av anslutningsledningar med låsskruvar M10
• Komplett med pluggar och skruvar för väggmontering
• Med fjäderskiva (DIN 137) för skruvsäkring mot självlossning (krävs t.ex. i industri- och ex-klassade områden)
Teknisk data

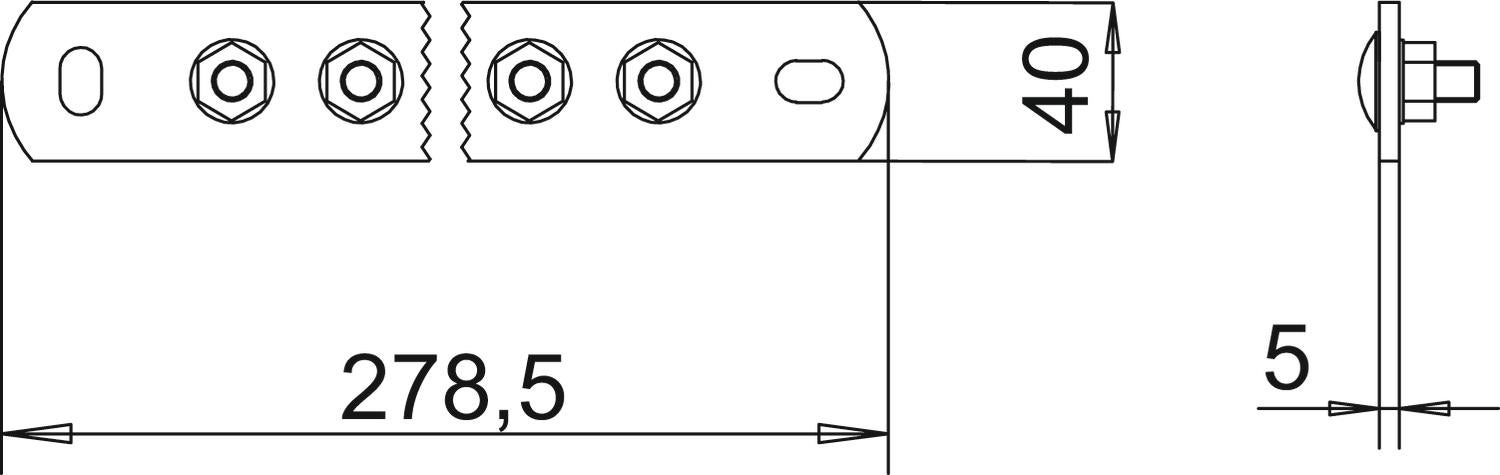

Mått
| Längd | 278,5 mm |
|---|---|
| Bredd | 40 mm |
| Höjd | 5 mm |
Teknisk data
| Antal anslutningar | 6 |
|---|---|
| Isolator | ja |
| Antal anslutningar rundledare totalt | 6 |
| Antal anslutningar rundledare 8 mm | 0 |
| Antal anslutningar rundledare 10 mm | 0 |
| Antal anslutningar rundledare 8-10 mm | 0 |
| Antal anslutningar flatledare upp till 30 mm | 0 |
| Antal anslutningar flatledare upp till 40 mm | 0 |
| Antal anslutningar ledningar upp till 6 mm² solid | 0 |
| Antal anslutningar ledare upp till 16 mm² solid | 0 |
| Antal anslutningar ledningar upp till 25 mm² solid | 0 |
| Antal anslutningar ledningar upp till 95 mm² solid | 0 |
| Material för kontaktskena | koppar |
| Material anslutning | koppar |
| Utförande | endast klämma |
| Blixtströmstålighet | H/100 kA |
| Uppfyller ROHS | ja |
| Utformning | Fixerad konstruktion |
| Dimension | 6xM10 |
| Material | koppar |
| Produktserie | Ex |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 3,1787 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 3,1787 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Tillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (4)
Anvisningar och hjälp (1)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
Längd
Bredd
Höjd
Antal anslutningar
Art.nr.
1802 5 CU
246
40
5
5
5015830
1802 6 CU
278,5
40
5
6
5015832
1802 8 CU
343,5
40
5
8
5015836
1802 10 CU
408,5
40
5
10
5015842
1802 12 CU
473,5
40
5
12
5015844
1802 14 CU
538,5
40
5
14
5015847
1802 20 CU
733,5
40
5
20
5015849
