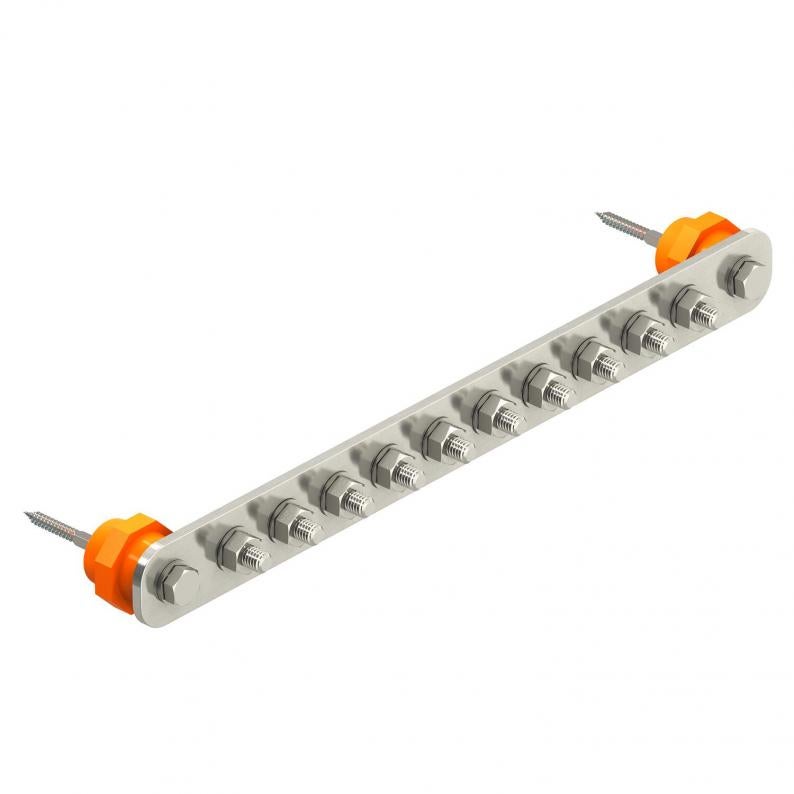

Potentialutjämningsskena BigBar för industri
Typ 1802 10 VA
Art.nr. 5015866
EAN 4012195002284
Art.nr. / Typ / E-nr
Längd
Bredd
Höjd
Antal anslutningar
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Huvudpotentialutjämning enligt VDE 0100 del 410 och del 540 samt åskskyddspotentialutjämning enligt SS-EN 62305
• Isolatorfötter
• Snabb och enkel installation av anslutningsledningar med låsskruvar M10
• Varianter av rostfritt specialstål (V2A) avsett för användning utomhus
• Komplett med pluggar och skruvar för väggmontering
• Med fjäderskiva (DIN 137) för skruvsäkring mot självlossning (krävs t.ex. i industri- och ex-klassade områden)
• Isolatorfötter
• Snabb och enkel installation av anslutningsledningar med låsskruvar M10
• Varianter av rostfritt specialstål (V2A) avsett för användning utomhus
• Komplett med pluggar och skruvar för väggmontering
• Med fjäderskiva (DIN 137) för skruvsäkring mot självlossning (krävs t.ex. i industri- och ex-klassade områden)
Teknisk data
Mått
| Längd | 408,5 mm |
|---|---|
| Bredd | 40 mm |
| Höjd | 5 mm |
Teknisk data
| Antal anslutningar | 10 |
|---|---|
| Isolator | ja |
| Antal anslutningar rundledare totalt | 10 |
| Antal anslutningar rundledare 8 mm | 0 |
| Antal anslutningar rundledare 10 mm | 0 |
| Antal anslutningar rundledare 8-10 mm | 0 |
| Antal anslutningar flatledare upp till 30 mm | 0 |
| Antal anslutningar flatledare upp till 40 mm | 0 |
| Antal anslutningar ledningar upp till 6 mm² solid | 0 |
| Antal anslutningar ledare upp till 16 mm² solid | 0 |
| Antal anslutningar ledningar upp till 25 mm² solid | 0 |
| Antal anslutningar ledningar upp till 95 mm² solid | 0 |
| Material för kontaktskena | rostfritt stål (V2A) |
| Material anslutning | rostfritt stål (V2A) |
| Utförande | endast klämma |
| Blixtströmstålighet | H/100 kA |
| Uppfyller ROHS | ja |
| Utformning | Modulär konstruktion |
| Dimension | 10xM10 |
| Material | Rostfritt stål 1.4301 |
| Produktserie | Ex |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 6,0023 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 6,0023 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Tillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Art.nr. 5015884
Skyddskåpa för potentialutjämningsskena BigBarTyp
1802 AH 10
kl. VKE: 1 Styck
1Styck
Styck
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (4)
Anvisningar och hjälp (1)
Produktbilder (2)
Ladda ner 3D-data (2)
Utföranden
Typ
Längd
Bredd
Höjd
Antal anslutningar
Art.nr.
1802 5 VA
246
40
5
5
5015854
1802 10 VA
408,5
40
5
10
5015866
Längd
Antal anslutningar
1802 5 VA
Art.nr.
5015854
Längd
246
Bredd
40
Höjd
5
Antal anslutningar
5
1802 10 VA
Art.nr.
5015866
Längd
408,5
Bredd
40
Höjd
5
Antal anslutningar
10
