Potentialutjämningsskena för EX-zon 1/21, 2/22
Typ EX PAS 10
Art.nr. 5015270
EAN 4012196427680
Art.nr. / Typ / E-nr
Längd
Bredd
Höjd
Antal anslutningar
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
För gnistfri skydds-/funktionspotentialutjämning enligt DIN VDE 0100-410/-540 samt gnistfri åskskyddspotentialutjämning enligt VDE 0185-305 (IEC 62305) i anläggningar enligt VDE 0165-1 (IEC/EN 60079-14)
• Användning i områden med explosionsrisk ex-zon 1 och 2/21 och 22
• kontrollerat enligt explosionsgrupp IIC
• Blixtströmstålighetsklass H (100 kA) enligt VDE 0185-561-1 (IEC/EN 62561-1)
• UV-resistenta och halogenfria isolatorfötter
• med fjäderbricka för att säkra skruven mot att lossna av sig själv enligt VDE 0185-305-3 tillägg 2
• lämplig för inom- och utomhusbruk
• Användning i områden med explosionsrisk ex-zon 1 och 2/21 och 22
• kontrollerat enligt explosionsgrupp IIC
• Blixtströmstålighetsklass H (100 kA) enligt VDE 0185-561-1 (IEC/EN 62561-1)
• UV-resistenta och halogenfria isolatorfötter
• med fjäderbricka för att säkra skruven mot att lossna av sig själv enligt VDE 0185-305-3 tillägg 2
• lämplig för inom- och utomhusbruk
Teknisk data
Mått
| Längd | 441 mm |
|---|---|
| Bredd | 54 mm |
| Höjd | 4 mm |
Teknisk data
| Antal anslutningar | 10 |
|---|---|
| Isolator | ja |
| Antal anslutningar rundledare totalt | 10 |
| Antal anslutningar rundledare 8 mm | 0 |
| Antal anslutningar rundledare 10 mm | 0 |
| Antal anslutningar rundledare 8-10 mm | 0 |
| Antal anslutningar flatledare upp till 30 mm | 0 |
| Antal anslutningar flatledare upp till 40 mm | 1 |
| Antal anslutningar ledningar upp till 6 mm² solid | 0 |
| Antal anslutningar ledare upp till 16 mm² solid | 0 |
| Antal anslutningar ledningar upp till 25 mm² solid | 0 |
| Antal anslutningar ledningar upp till 95 mm² solid | 0 |
| Material för kontaktskena | rostfritt stål (V2A) |
| Material anslutning | rostfritt stål (V2A) |
| Utförande | endast klämma |
| Blixtströmstålighet | H/100 kA |
| Uppfyller ROHS | ja |
| Utformning | Fixerad konstruktion |
| Dimension | 10xM10 |
| Material | Rostfritt stål 1.4301 |
| Produktserie | Ex |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|---|
| Förpackning utan plast | ja |
| CO2-avtryck (GWP) från vagga till grind | 11,5349 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 11,5349 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (4)
Förklaringar (4)
Certifikat (1)
Anvisningar och hjälp (2)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
Längd
Bredd
Höjd
Antal anslutningar
Art.nr.

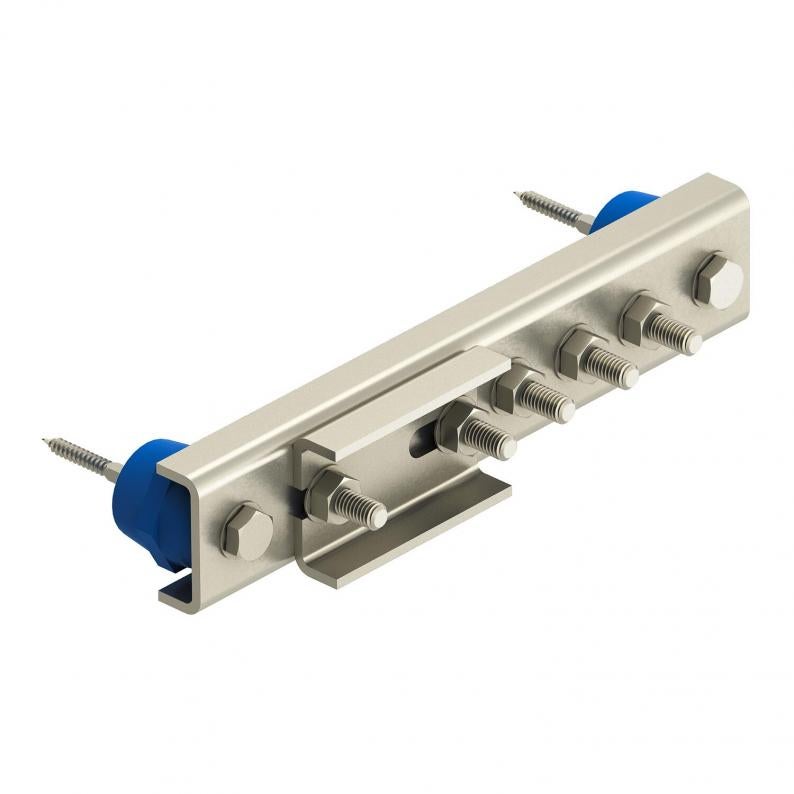

EX PAS 5
279
54
4
5
5015265
EX PAS 10
441
54
4
10
5015270
Längd
Antal anslutningar
EX PAS 5
Art.nr.
5015265
Längd
279
Bredd
54
Höjd
4
Antal anslutningar
5
EX PAS 10
Art.nr.
5015270
Längd
441
Bredd
54
Höjd
4
Antal anslutningar
10
