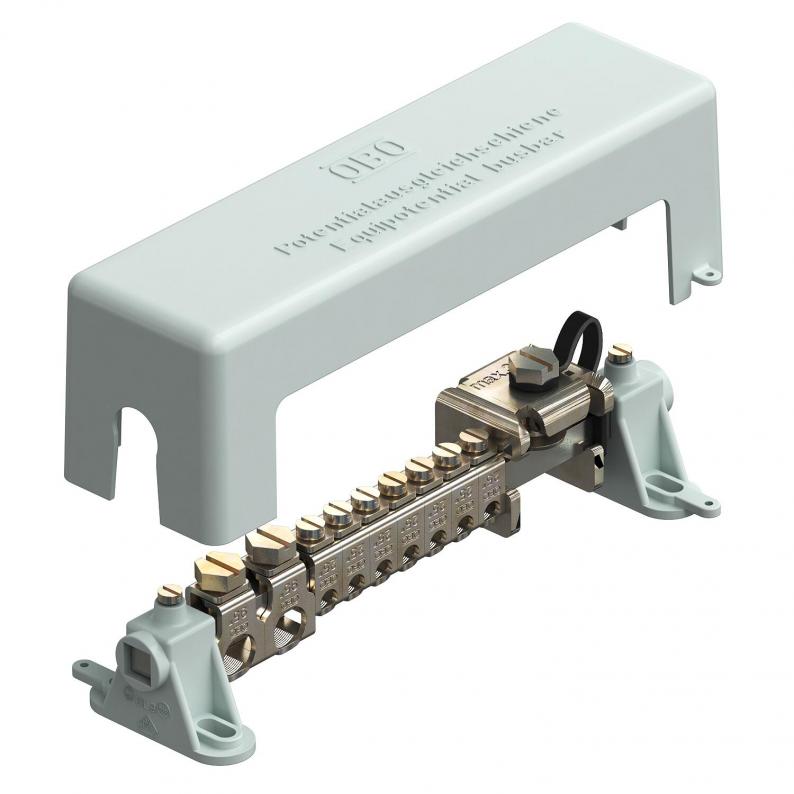

Potentialutjämningsskena för inomhusbruk
Typ 1801 VDE
Art.nr. 5015650
EAN 4012195378556
Art.nr. / Typ / E-nr
5015650 / 1801 VDE / 0681441
Längd
217 mm
Bredd
63 mm
Höjd
67,5 mm
Färg
grå
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Potentialutjämningsskena för potentialutjämning enligt SS samt åskskyddspotentialutjämning enligt SS EN 62305
• enligt VDE 0618, del 1
• med klämskena 10 x 10 mm av mässing, förnicklad
• med kontaktsäkra kopplingsplintar av stål, galvaniskt förzinkat
• skyddskåpa och skenbockar av polystyrol, grå
• blixtströmtålig 100 kA (10/350)
• ögla med skruvsäkring mot lossning (krävs t.ex. i Ex-områden inom industrin)
Anslutningsmöjligheter:
• 7 en- eller flertrådiga ledningar 2,5-25 mm² eller fintrådiga ledningar upp till 16 mm² (max. Ø 7 mm)
• 2 en- eller flertrådiga ledningar 25-95 mm² eller fintrådiga ledningar upp till 70 mm² (max. Ø 13,5 mm)
• 1 flatledare 30 x 3,5 mm
med plomberbart lock,
av slagtålig plast
• enligt VDE 0618, del 1
• med klämskena 10 x 10 mm av mässing, förnicklad
• med kontaktsäkra kopplingsplintar av stål, galvaniskt förzinkat
• skyddskåpa och skenbockar av polystyrol, grå
• blixtströmtålig 100 kA (10/350)
• ögla med skruvsäkring mot lossning (krävs t.ex. i Ex-områden inom industrin)
Anslutningsmöjligheter:
• 7 en- eller flertrådiga ledningar 2,5-25 mm² eller fintrådiga ledningar upp till 16 mm² (max. Ø 7 mm)
• 2 en- eller flertrådiga ledningar 25-95 mm² eller fintrådiga ledningar upp till 70 mm² (max. Ø 13,5 mm)
• 1 flatledare 30 x 3,5 mm
med plomberbart lock,
av slagtålig plast
Teknisk data
Mått
| Längd | 217 mm |
|---|---|
| Bredd | 63 mm |
| Höjd | 67,5 mm |
Teknisk data
| Isolator | ja |
|---|---|
| Antal anslutningar rundledare totalt | 0 |
| Antal anslutningar rundledare 8 mm | 0 |
| Antal anslutningar rundledare 10 mm | 0 |
| Antal anslutningar rundledare 8-10 mm | 0 |
| Antal anslutningar flatledare upp till 30 mm | 1 |
| Antal anslutningar flatledare upp till 40 mm | 0 |
| Antal anslutningar ledningar upp till 6 mm² solid | 0 |
| Antal anslutningar ledare upp till 16 mm² solid | 0 |
| Antal anslutningar ledningar upp till 25 mm² solid | 7 |
| Antal anslutningar ledningar upp till 95 mm² solid | 2 |
| Material för kontaktskena | Mässing |
| Material anslutning | Stål |
| Yta kontaktskenan | förnicklad |
| Yta anslutning | galvaniskt förzinkad EFZ |
| Utförande | med skyddskåpa |
| Uppfyller ROHS | undantag |
| Utformning | Modulär konstruktion |
| Dimension | 217mm |
| Material | Mässing |
| Färg | grå |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|---|
| Förpackning utan plast | ja |
| CO2-avtryck (GWP) från vagga till grind | 1,778 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 1,778 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
