Potentialutjämningsskena för utomhusbruk
Typ 1809 A
Art.nr. 5015111
EAN 4012195959427
Art.nr. / Typ / E-nr
5015111 / 1809 A / 0681442
Längd
188 mm
Bredd
52 mm
Höjd
44,5 mm
Färg
svart
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Potentialutjämningsskena för potentialutjämning enligt DIN VDE 0100-410/-540 samt åskskyddspotentialutjämning enligt DIN VDE 0185-305
• Täckkåpa och fotplatta av polystyren
• Färg: svart, UV-tålig
• Rostfria skruvar och överfall
• för åskströmmar upp till 50 kA (10/350)
Anslutningsmöjligheter:
• 7 en- eller flertrådiga ledare upp till 25 mm² eller mångtrådiga ledare upp till 16 mm²
• 1 rundledare 8-10mm
• 1 plattband upp till 30mm eller rundledare 8-10mm
• Täckkåpa och fotplatta av polystyren
• Färg: svart, UV-tålig
• Rostfria skruvar och överfall
• för åskströmmar upp till 50 kA (10/350)
Anslutningsmöjligheter:
• 7 en- eller flertrådiga ledare upp till 25 mm² eller mångtrådiga ledare upp till 16 mm²
• 1 rundledare 8-10mm
• 1 plattband upp till 30mm eller rundledare 8-10mm
Teknisk data

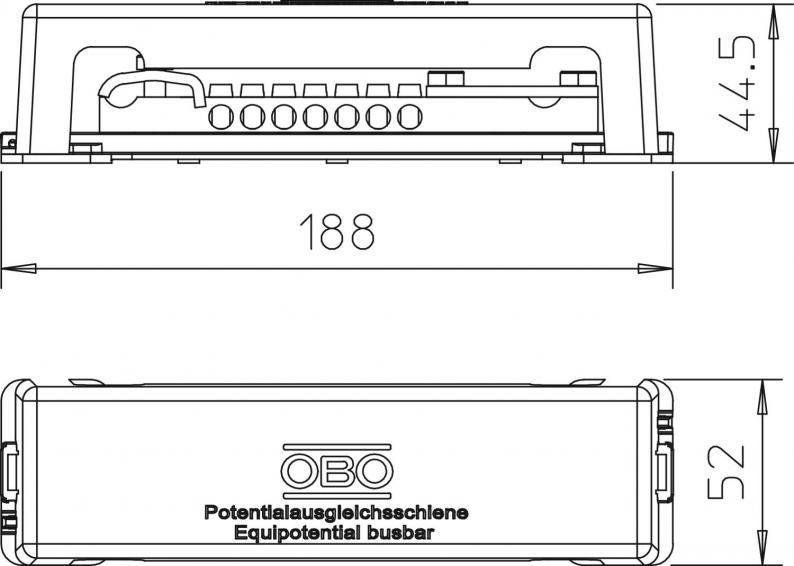

Mått
| Längd | 188 mm |
|---|---|
| Bredd | 52 mm |
| Höjd | 44,5 mm |
Teknisk data
| Isolator | ja |
|---|---|
| Antal anslutningar rundledare totalt | 1 |
| Antal anslutningar rundledare 8 mm | 0 |
| Antal anslutningar rundledare 10 mm | 0 |
| Antal anslutningar rundledare 8-10 mm | 1 |
| Antal anslutningar flatledare upp till 30 mm | 1 |
| Antal anslutningar flatledare upp till 40 mm | 0 |
| Antal anslutningar ledningar upp till 6 mm² solid | 0 |
| Antal anslutningar ledare upp till 16 mm² solid | 0 |
| Antal anslutningar ledningar upp till 25 mm² solid | 7 |
| Antal anslutningar ledningar upp till 95 mm² solid | 0 |
| Material för kontaktskena | Mässing |
| Material anslutning | Stål |
| Yta kontaktskenan | förnicklad |
| Yta anslutning | galvaniskt förzinkad EFZ |
| Utförande | med skyddskåpa |
| Blixtströmstålighet | N/50 kA |
| Uppfyller ROHS | undantag |
| Utformning | Fixerad konstruktion |
| Dimension | 50x5mm |
| Material | Rostfritt stål 1.4301 |
| Färg | svart |
Miljödata
| Förpackning utan plast | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 0,9056 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,9056 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
