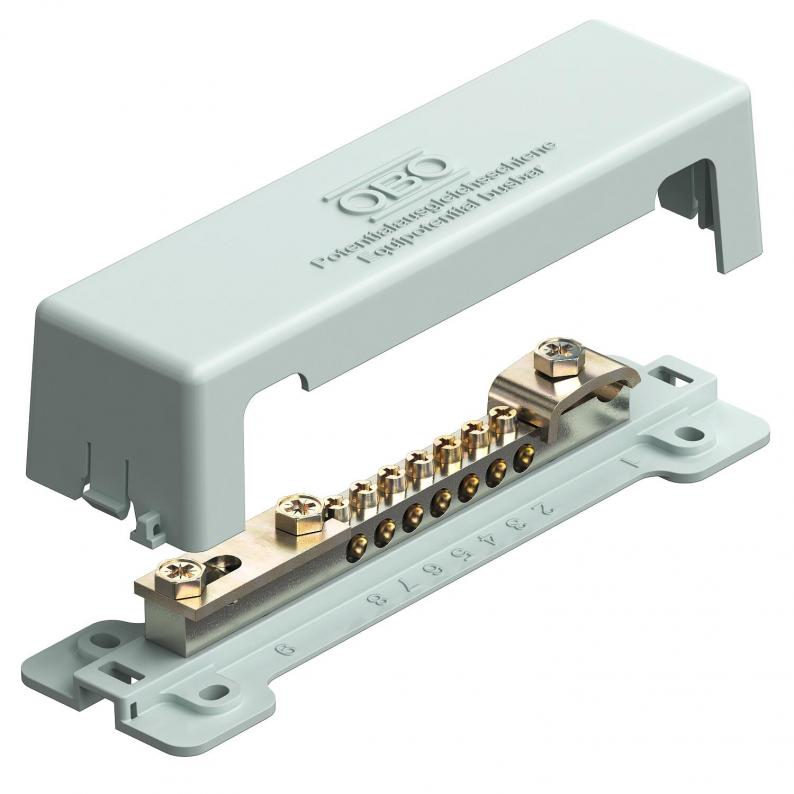

Potentialutjämningsskena med fotplatta av plast
Typ 1809
Art.nr. 5015073
EAN 4012195378259
Art.nr. / Typ / E-nr
5015073 / 1809 / 0681446
Längd
188 mm
Bredd
52 mm
Höjd
44,5 mm
Färg
grå
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Potentialutjämningsskena för potentialutjämning enligt DIN VDE 0100-410/-540 samt åskskyddspotentialutjämning enligt DIN VDE 0185-305
• fotplatta och skyddskåpa av polystyren, grå
• kontaktskena av mässing, förnicklad
• skruvar och överfall av stål, galvaniskt förzinkat
• blixtströmstålighet 100 kA (10/350)
Anslutningsmöjligheter:
• 7 en- eller flertrådiga ledningar upp till 25 mm² eller fintrådiga ledningar upp till 16 mm²
• 1 rundledare Rd 8-10
• 1 flatledare upp till FL 30 eller rundledare Rd 8-10
med plomberbart lock,
av slagtålig plast
• fotplatta och skyddskåpa av polystyren, grå
• kontaktskena av mässing, förnicklad
• skruvar och överfall av stål, galvaniskt förzinkat
• blixtströmstålighet 100 kA (10/350)
Anslutningsmöjligheter:
• 7 en- eller flertrådiga ledningar upp till 25 mm² eller fintrådiga ledningar upp till 16 mm²
• 1 rundledare Rd 8-10
• 1 flatledare upp till FL 30 eller rundledare Rd 8-10
med plomberbart lock,
av slagtålig plast
Minsta order 00000
Teknisk data
Mått
| Längd | 188 mm |
|---|---|
| Bredd | 52 mm |
| Höjd | 44,5 mm |
Teknisk data
| Isolator | ja |
|---|---|
| Antal anslutningar rundledare totalt | 1 |
| Antal anslutningar rundledare 8 mm | 0 |
| Antal anslutningar rundledare 10 mm | 0 |
| Antal anslutningar rundledare 8-10 mm | 1 |
| Antal anslutningar flatledare upp till 30 mm | 1 |
| Antal anslutningar flatledare upp till 40 mm | 0 |
| Antal anslutningar ledningar upp till 6 mm² solid | 0 |
| Antal anslutningar ledare upp till 16 mm² solid | 0 |
| Antal anslutningar ledningar upp till 25 mm² solid | 7 |
| Antal anslutningar ledningar upp till 95 mm² solid | 0 |
| Material för kontaktskena | Mässing |
| Material anslutning | Stål |
| Yta kontaktskenan | förnicklad |
| Yta anslutning | galvaniskt förzinkad EFZ |
| Utförande | med skyddskåpa |
| Blixtströmstålighet | H/100 kA |
| Uppfyller ROHS | undantag |
| Utformning | Fixerad konstruktion |
| Dimension | 188mm |
| Material | Mässing |
| Färg | grå |
Miljödata
| Förpackning utan plast | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 0,6705 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,6705 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
