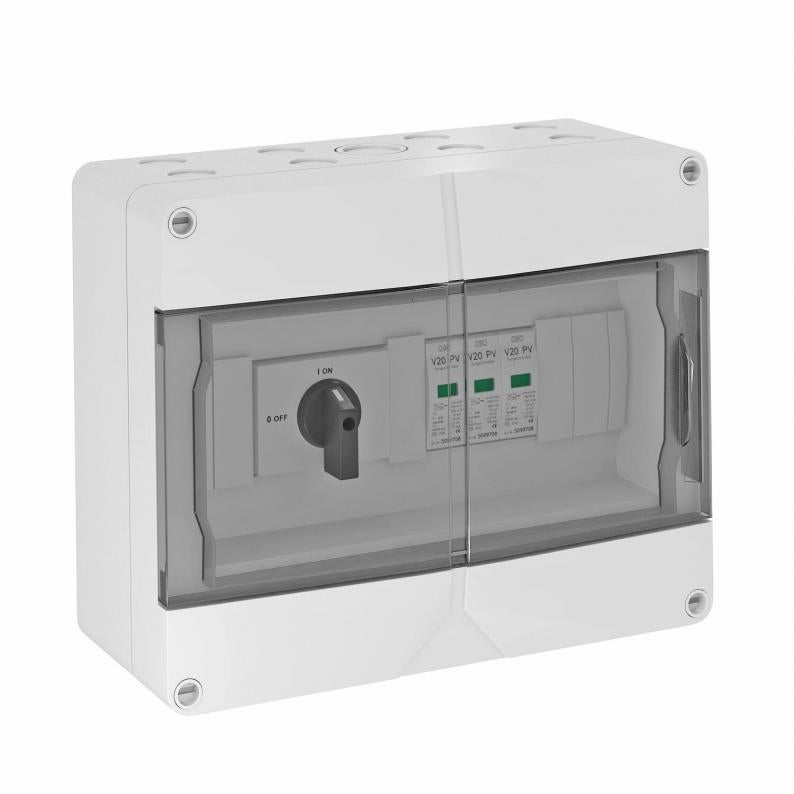

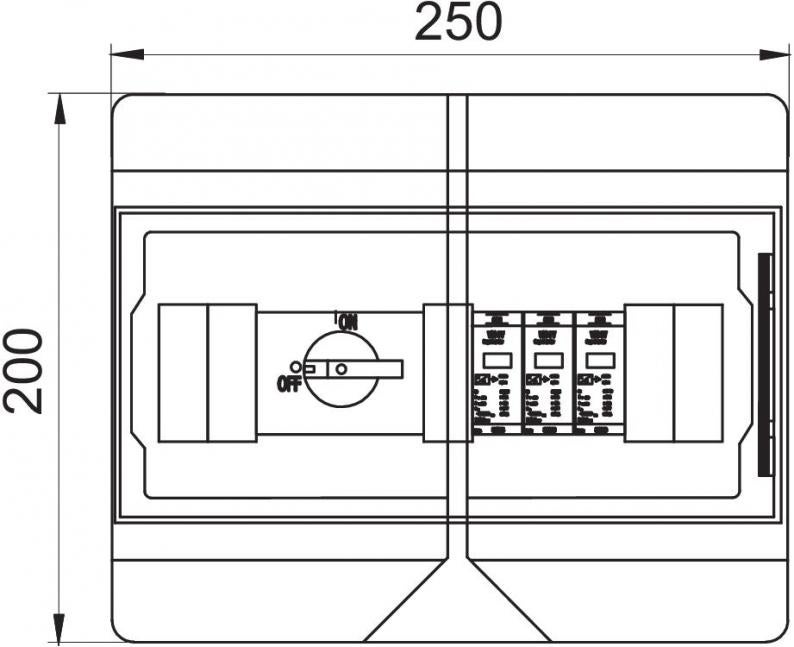

PV box (PV kapsling) typ 2 upp till 1000 V DC med frånskiljare (32 A) för 1 x 1 sträng
Typ VG-C DC-TS1000
Art.nr. 5088660
EAN 4012195981183
Art.nr. / Typ
5088660 / VG-C DC-TS1000
Kapslingsklasser
IP65
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Systemlösning med brytare för PV-växelriktare med 1 MPP-följare
• jackbar varistor med brytbar enhet i felfri Y-anslutning enligt VDE 0100-712 (50539-12)
• låg DC-skyddsnivå: <4,0 kV (Uoc max = 1000V DC med V20-C / 0-500PV)
• brytare (1000V, 32A) för säker frånkoppling av DC-strängen
• varje skydd har 1 anslutning upp till 6 mm² per kapsling förinstallerad, upp till 30A DC per plint
• förmonterad i polykarbonatkapsling (IP65), UV-tålig för utomhusbruk, inkl.
För DC-skydd av växelriktaren för PV-anläggningar.
Vid risk för kondensvattenbildning från vind, is, temperatur eller sol krävs eventuellt ytterligare åtgärder!
• jackbar varistor med brytbar enhet i felfri Y-anslutning enligt VDE 0100-712 (50539-12)
• låg DC-skyddsnivå: <4,0 kV (Uoc max = 1000V DC med V20-C / 0-500PV)
• brytare (1000V, 32A) för säker frånkoppling av DC-strängen
• varje skydd har 1 anslutning upp till 6 mm² per kapsling förinstallerad, upp till 30A DC per plint
• förmonterad i polykarbonatkapsling (IP65), UV-tålig för utomhusbruk, inkl.
För DC-skydd av växelriktaren för PV-anläggningar.
Vid risk för kondensvattenbildning från vind, is, temperatur eller sol krävs eventuellt ytterligare åtgärder!
Teknisk data
Teknisk data
| Antal ingångar | 1 |
|---|---|
| Nättyp | DC |
| Signalering på enheten | optisk |
| Kapslingsklasser | IP65 |
| Typ av införning | Förskruvning |
| Djup | 122 mm |
| Fjärrsignal | nej |
| Max. kontinuerlig spänning DC | 1000 V |
| Nominell avledningsstötström (8/20 µs) | 20 kA |
| Monteringstyp | förmonterad i kapslingen |
| Utförande | Typ 2 och Benedikt (tillverkare) LS32-SMA-A4 DC-brytare |
| Nätverkskonfiguration DC | ja |
| Nätverkskonfiguration IT | nej |
| Nätverkskonfiguration TN | nej |
| Nätverkskonfiguration TN-C | nej |
| Nätverkskonfiguration TN-C-S | nej |
| Nätverkskonfiguration TN-S | nej |
| Nätverkskonfiguration TT | nej |
| Nätverkskonfiguration övriga | nej |
| Uppfyller ROHS | ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur max. | 80 °C |
| SPD enligt SS-EN 61643-1 | klass II |
| Normkrav enligt SS-EN 61643-11 | Typ 2 |
| LPZ | 1→2 |
| Max avledningsstötström (8/20 µs) | 40 kA |
| Reaktionstid | <25 ns |
| Temperaturanvändningsområde min. | -40 °C |
| Temperaturanvändningsområde max. | 80 °C |
| Dimension | 1000V DC |
| Färg | ljusgrå; RAL 7035 |
| Antal ledningsinförningar | 16 |
| max. Ingångsspänning DC | 1000 V |
| Strängavsäkring | utan |
| Övervakningsfunktion | nej |
| max. Ingångsström per sträng | 30 A |
| max. Utgångsström | 30 A |
| Antal strängingångar | 1 |
| Bestyckad med lastfrånskiljare | ja |
| Antal MPPT | 1 |
| Ingångar per MPPT | 1 |
| Utgångar per MPPT | 1 |
| Produktserie | PV-ÜSS |
Anslutningsmöjligheter
| Ledartvärsnitt, fast (en-/flertrådig) min. | 0,5 mm² |
|---|---|
| Ledartvärsnitt, fast (en-/flertrådig) max. | 6 mm² |
| Anschlussart Generatoranschlusskasten | Dragfjäderklämma |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 2,644 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 2,644 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
