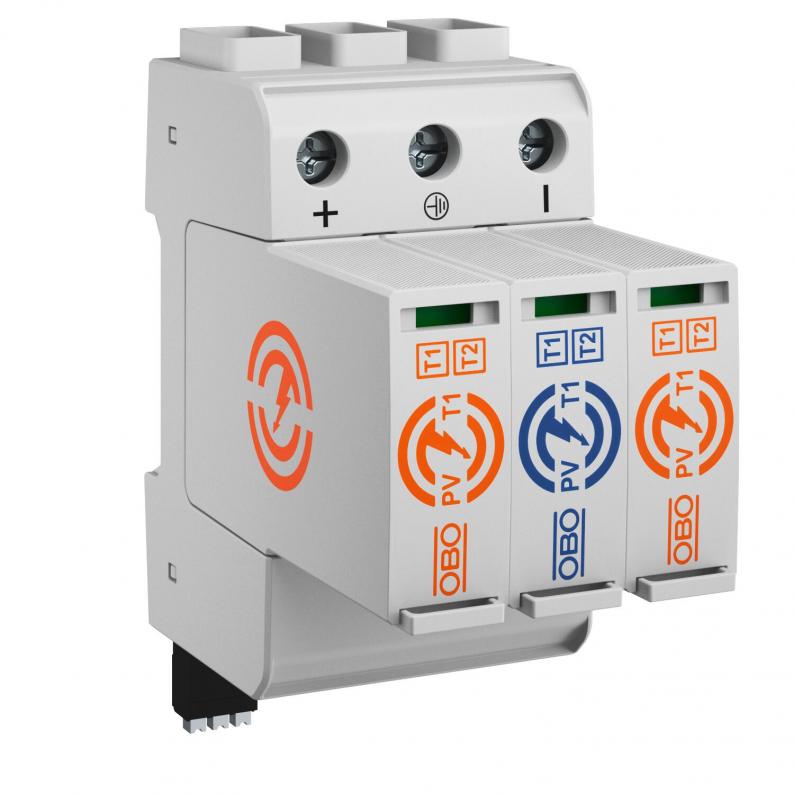

PV-kombiavledare 1100 V med fjärrsignalering
Typ PV-T1+2+FS-1100
Art.nr. 5094258
EAN 4012197504038
Art.nr. / Typ
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Kombinerat överspänningsskydd typ 1+2 för PV-anläggningar
• Komplettenhet bestående av en insticksbar varistor‑avledare med frånkopplingsanordning
• Överspänningsskydd -Potentialutjämning enligt IEC 60364-7-712.
• VDE godkända enligt EN 61643-31
• Avledningsförmåga upp till 6,25 kA (10/350) och 40 kA (8/20) per pol
• Låg DC-skyddsnivå: < 3,8 kV och Uoc max = 1100 V DC
• Med optisk funktionsindikering för användning i fördelningskapslingar
• Inklusive potentialfri växlande kontakt för fjärrsignalering
• Komplettenhet bestående av en insticksbar varistor‑avledare med frånkopplingsanordning
• Överspänningsskydd -Potentialutjämning enligt IEC 60364-7-712.
• VDE godkända enligt EN 61643-31
• Avledningsförmåga upp till 6,25 kA (10/350) och 40 kA (8/20) per pol
• Låg DC-skyddsnivå: < 3,8 kV och Uoc max = 1100 V DC
• Med optisk funktionsindikering för användning i fördelningskapslingar
• Inklusive potentialfri växlande kontakt för fjärrsignalering
Teknisk data
Mått
| Längd | 91 mm |
|---|---|
| Bredd | 54 mm |
| Höjd | 110 mm |
Teknisk data
| Polantal | 3 |
|---|---|
| Nättyp | DC |
| Signalering på enheten | optisk |
| Kapslingsklasser | IP20 |
| Nominell avledningsstötström (8/20 µs) [L-N] | 30 kA |
| Blixtstötström (10/350) [totalt] | 12,5 kA |
| Fjärrsignal | ja |
| max. solcellsspänning | 1100 V |
| Integrerad försäkring | nej |
| Blixtstötström (10/350 µs) | 6,25 kA |
| Max. kontinuerlig spänning DC | 1100 V |
| Nominell avledningsstötström (8/20 µs) | 30 kA |
| Polutförande | övriga |
| Monteringstyp | DIN-skena 35 mm |
| Avsedd för utomhusbruk | nej |
| Max. försäkring på nätsidan | 160 |
| Brytförmåga AC | 250 V; 1,0 A / 125 V; 1,0 A |
| Brytförmåga DC | 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A |
| Utförande | 3-polig för solcellssystem |
| Nätverkskonfiguration DC | ja |
| Nätverkskonfiguration IT | nej |
| Nätverkskonfiguration TN | nej |
| Nätverkskonfiguration TN-C | nej |
| Nätverkskonfiguration TN-C-S | nej |
| Nätverkskonfiguration TN-S | nej |
| Nätverkskonfiguration TT | nej |
| Nätverkskonfiguration övriga | nej |
| Uppfyller ROHS | ja |
| Nominell belastningsström (ingång / utgång) | 50 A |
| Vridmoment | 4,5 Nm |
| SPD enligt SS-EN 61643-1 | klass I+II |
| Normkrav enligt SS-EN 61643-11 | Typ 1+2 |
| LPZ | 0→2 |
| Max avledningsstötström (8/20 µs) | 40 kA |
| Reaktionstid | <25 ns |
| Maximal försäkring | 160 A |
| Temperaturanvändningsområde min. | -40 °C |
| Temperaturanvändningsområde max. | 85 °C |
| Dimension | 1100V DC |
| Luftfuktighet max. | 95 % |
| Luftfuktighet min. | 5 % |
| Produktserie | PV-ÜSS |
Anslutningsmöjligheter
| Ledartvärsnitt, flexibelt (fintrådig) min. | 1,5 mm² |
|---|---|
| Ledartvärsnitt, flexibelt (fintrådig) max. | 25 mm² |
| FM-kontakter | Omkopplare |
| Anslutningstvärsnitt FM-klämmor min. | 0,25 mm² |
| Anslutningstvärsnitt FM-klämmor max. | 1,5 mm² |
| Anslutningstvärsnitt FM-klämmor min. | 23 AWG |
| Anslutningstvärsnitt FM-klämmor max. | 16 AWG |
| Avledningsstötström (8/20 µs) [totalt] | 50 kA |
| Ledartvärsnitt, flexibelt (fintrådig) min. | 16 AWG |
| Ledartvärsnitt, flexibelt (fintrådig) max. | 4 AWG |
| Ledartvärsnitt, fast (en-/flertrådig) min. | 1,5 mm² |
| Ledartvärsnitt, fast (en-/flertrådig) max. | 35 mm² |
| Ledartvärsnitt, fast (en-/flertrådig) min. | 16 AWG |
| Ledartvärsnitt, fast (en-/flertrådig) max. | 2 AWG |
