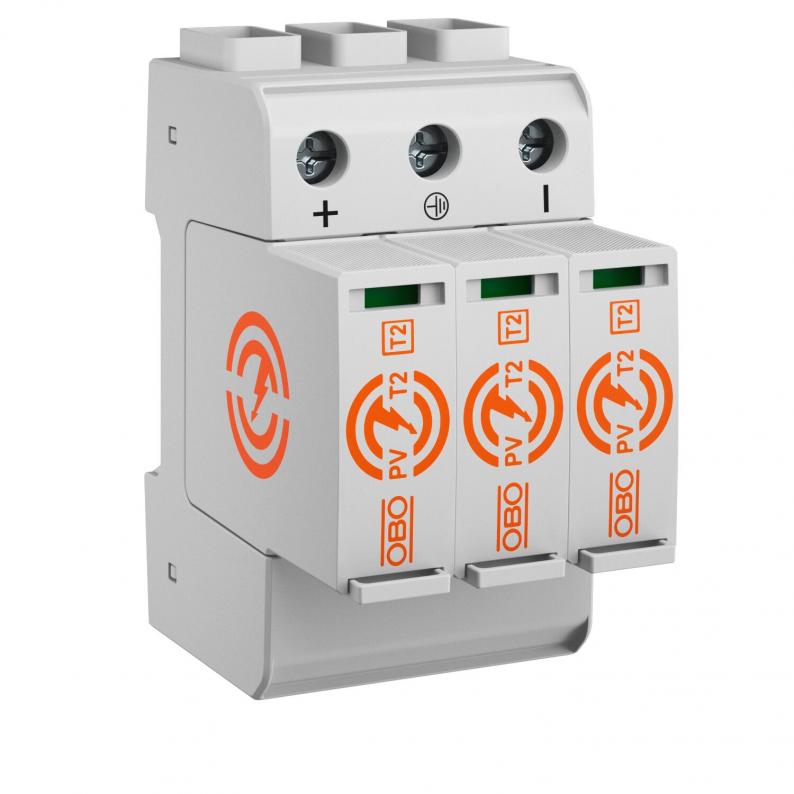

PV-Överspänningsskydd 1500 V
Typ PV-T2-1500
Art.nr. 5094288
EAN 4012197504090
Art.nr. / Typ
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Överspänningsskydd typ 2 för PV-anläggningar
• Komplettenhet bestående av en insticksbar varistor‑avledare med frånkopplingsanordning
• Överspänningsskydd -Potentialutjämning enligt IEC 60364-7-712.
• Godkända enligt SS-EN 61643-31
• Avledningsförmåga till 30 kA (8/20) per pol
• Låg DC-skyddsnivå: < 5,0 kV och Uoc max = 1500 V DC
• Med optisk funktionsindikering för användning i fördelningskapslingar
• Komplettenhet bestående av en insticksbar varistor‑avledare med frånkopplingsanordning
• Överspänningsskydd -Potentialutjämning enligt IEC 60364-7-712.
• Godkända enligt SS-EN 61643-31
• Avledningsförmåga till 30 kA (8/20) per pol
• Låg DC-skyddsnivå: < 5,0 kV och Uoc max = 1500 V DC
• Med optisk funktionsindikering för användning i fördelningskapslingar
Teknisk data

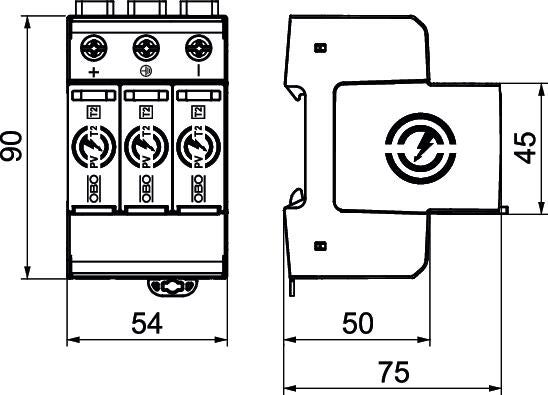

Mått
| Längd | 75 mm |
|---|---|
| Bredd | 54 mm |
| Höjd | 95 mm |
Teknisk data
| Polantal | 3 |
|---|---|
| Nättyp | DC |
| Signalering på enheten | optisk |
| Kapslingsklasser | IP20 |
| Provningsklass Typ 2 | ja |
| max. solcellsspänning | 1500 V |
| Integrerad försäkring | nej |
| Blixtstötström (10/350 µs) | 7 kA |
| Max. kontinuerlig spänning DC | 1500 V |
| Nominell avledningsstötström (8/20 µs) | 20 kA |
| Polutförande | 3 |
| Monteringstyp | DIN-skena 35 mm |
| Avsedd för utomhusbruk | nej |
| Brytförmåga AC | 250 V; 1,0 A / 125 V; 1,0 A |
| Brytförmåga DC | 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A |
| Utförande | 3-polig för solcellssystem |
| Nätverkskonfiguration DC | ja |
| Nätverkskonfiguration IT | nej |
| Nätverkskonfiguration TN | nej |
| Nätverkskonfiguration TN-C | nej |
| Nätverkskonfiguration TN-C-S | nej |
| Nätverkskonfiguration TN-S | nej |
| Nätverkskonfiguration TT | nej |
| Nätverkskonfiguration övriga | nej |
| Uppfyller ROHS | ja |
| Vridmoment | 4,5 Nm |
| SPD enligt SS-EN 61643-1 | klass II |
| Normkrav enligt SS-EN 61643-11 | Typ 2 |
| LPZ | 0→2 |
| Max avledningsstötström (8/20 µs) | 30 kA |
| Reaktionstid | <25 ns |
| Temperaturanvändningsområde min. | -40 °C |
| Temperaturanvändningsområde max. | 85 °C |
| Dimension | 1500V DC |
| Luftfuktighet max. | 95 % |
| Luftfuktighet min. | 5 % |
| Produktserie | PV-ÜSS |
Anslutningsmöjligheter
| Ledartvärsnitt, flexibelt (fintrådig) min. | 2,5 mm² |
|---|---|
| Ledartvärsnitt, flexibelt (fintrådig) max. | 35 mm² |
| FM-kontakter | Omkopplare |
| Ledartvärsnitt, flexibelt (fintrådig) min. | 16 AWG |
| Ledartvärsnitt, flexibelt (fintrådig) max. | 4 AWG |
| Ledartvärsnitt, fast (en-/flertrådig) min. | 2,5 mm² |
| Ledartvärsnitt, fast (en-/flertrådig) max. | 35 mm² |
| Ledartvärsnitt, fast (en-/flertrådig) min. | 16 AWG |
| Ledartvärsnitt, fast (en-/flertrådig) max. | 2 AWG |
