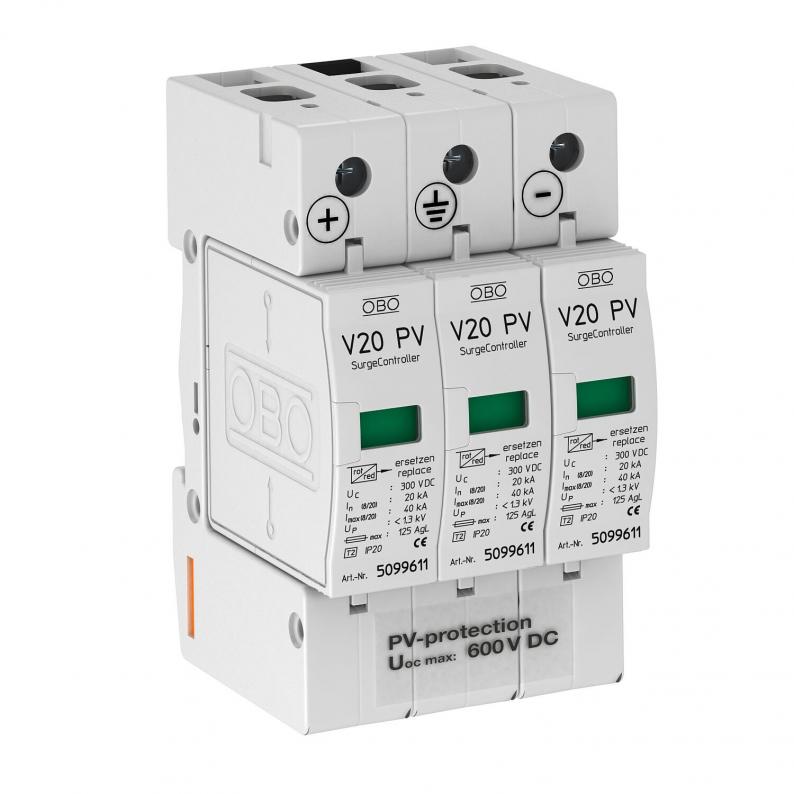

PV överspänningsskydd V20, 600V DC
Typ V20-C 3PH-600
Art.nr. 5094605
EAN 4012195708872
Art.nr. / Typ / E-nr
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
V20 överspänningsskydd typ 2 för solcellsanläggningar
• komplett enhet bestående av jackbar varistor med brytbar enhet
• Y-koppling för användning enligt IEC 60364-7-712
• överspänningsskydd-potentialutjämning enligt IEC 60364-4-44
• avledningsförmåga upp till 40 kA (8/20) per pol
• låg DC-skyddsnivå: < 2,6 kV (Uoc max = 600V DC)
• instickbar avledare med termodynamisk skiljeanordning och optisk funktionsindikering
• kapslade zinkoxid-varistor-avledare för användning i normkapslingar
Användning: Solcellsanläggningar utan eller med separat isolerad åskskyddsanläggning
• komplett enhet bestående av jackbar varistor med brytbar enhet
• Y-koppling för användning enligt IEC 60364-7-712
• överspänningsskydd-potentialutjämning enligt IEC 60364-4-44
• avledningsförmåga upp till 40 kA (8/20) per pol
• låg DC-skyddsnivå: < 2,6 kV (Uoc max = 600V DC)
• instickbar avledare med termodynamisk skiljeanordning och optisk funktionsindikering
• kapslade zinkoxid-varistor-avledare för användning i normkapslingar
Användning: Solcellsanläggningar utan eller med separat isolerad åskskyddsanläggning
Teknisk data
Teknisk data
| Nättyp | övriga |
|---|---|
| Utblåsande | nej |
| Signalering på enheten | optisk |
| Spänningsskyddsnivå ledare–ledare | < 2,6 V |
| Spänningsskyddsnivå ledare–jord | < 2,6 V |
| Kapslingsklasser | IP20 |
| Fjärrsignal | nej |
| Provningsklass Typ 2 | ja |
| Max. kontinuerlig spänning DC | 600 V |
| Nominell avledningsstötström (8/20 µs) | 20 kA |
| Polutförande | 3 |
| Monteringstyp | DIN-skena 35 mm |
| Avsedd för utomhusbruk | nej |
| Max. försäkring på nätsidan | 125 |
| Utförande | 3-polig för solcellssystem |
| Uppfyller ROHS | ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur max. | 80 °C |
| SPD enligt SS-EN 61643-1 | klass II |
| Normkrav enligt SS-EN 61643-11 | Typ 2 |
| LPZ | 1→2 |
| Max avledningsstötström (8/20 µs) | 40 kA |
| Reaktionstid | <25 ns |
| Maximal försäkring | 125 A |
| Temperaturanvändningsområde min. | -40 °C |
| Temperaturanvändningsområde max. | 80 °C |
| Dimension | 600V DC |
| Produktserie | PV-ÜSS |
Anslutningsmöjligheter
| Ledartvärsnitt, fast (en-/flertrådig) min. | 2,5 mm² |
|---|---|
| Ledartvärsnitt, fast (en-/flertrådig) max. | 35 mm² |
Miljödata
| Förpackning utan plast | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 1,0125 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 1,0125 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
