Rundledare aluminium

Rundledare aluminium

Typ RD 8-ALU
Art.nr. 5021286
EAN 4012195381914
Visa alla utföranden
Art.nr. / Typ / E-nr
Diameter
Normalring (ca kg)
Tvärsnitt
Normalring (ca m)

kl. VKE: 150 m

m

Beskrivning

• Kan användas som avledare enligt DIN EN 62561-2 (VDE 0185-561-2)
• Motsvarar kraven i VDE 0185-305 (IEC 62305)
• RD 8 ALU: halvhård (E-AlMgSi0,5 motsvarar DIN 48801)
• RD 8 ALU-T: Kan vridas (E-AlMgSi0,5 motsvarar DIN 48801)
• RD 10 ALU: Rent aluminium (E-Al motsvarar DIN 48801)
• AL och ALMgSi får inte installeras direkt på, i eller under puts, bruk eller betong och inte under mark.
  • Blixtström kontrollerad

Teknisk data

Teknisk data

Diameter8 mm
Normalring (ca kg)20
Högspänningståligt isolerat utförandenej
Antal enkelledare1
Material-egenskaphalvhård
Materialhöljeutan
Uppfyller ROHSja
Tvärsnitt50 mm²
Normalring (ca m)150
Dimension8mm
MaterialAluminium
Length tolerance ±5 %

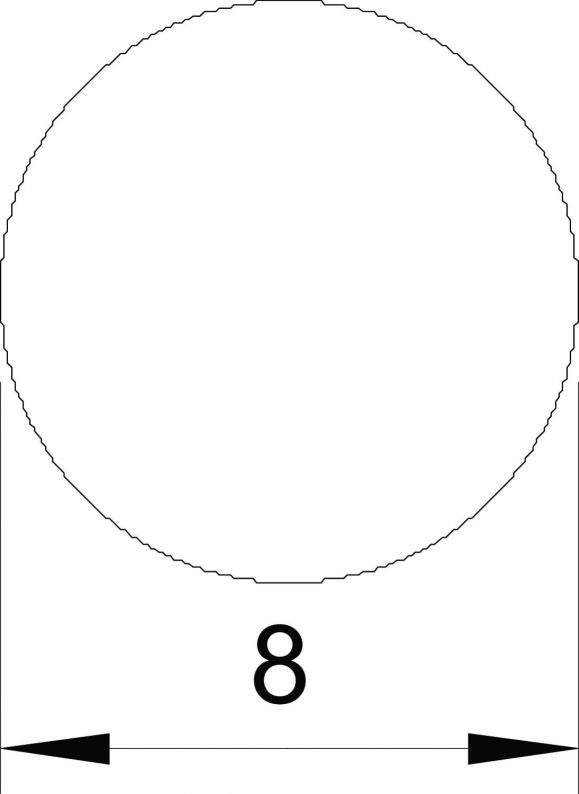

Mått

Mått D8 mm

Tillbehör

Monteringstillbehör
Typ
165 MBG-8-10

kl. VKE: 12 Styck

Styck

Typ
5001 N-VA

kl. VKE: 10 Styck

Styck

Typ
5002 N-VA

kl. VKE: 10 Styck

Styck

Nedladdningar

0 valda

Datablad (1)
Kataloger & broschyrer (3)
Förklaringar (3)
Produktbilder (2)
Ladda ner 3D-data (2)

Utföranden

Diameter
Normalring
 (ca kg)
Tvärsnitt
Normalring
 (ca m)
RD 8-ALU
Art.nr.
5021286
Diameter
8
Normalring (ca kg)
20
Tvärsnitt
50
Normalring (ca m)
150
Material
Aluminium
RD 8-ALU-T
Art.nr.
5021294
Diameter
8
Normalring (ca kg)
20
Tvärsnitt
50
Normalring (ca m)
150
Material
Aluminium
RD 8-ALU-T 75
Art.nr.
5021296
Diameter
8
Normalring (ca kg)
10
Tvärsnitt
50
Normalring (ca m)
75
Material
Aluminium
RD 10-ALU
Art.nr.
5021308
Diameter
10
Normalring (ca kg)
20
Tvärsnitt
78
Normalring (ca m)
95
Material
Aluminium
