Självbärande kabelränna WKSG 110 FS
Typ WKSG 130 FS
Art.nr. 6098115
EAN 4012196351497
Art.nr. / Typ
Längd
Bredd
Plåttjocklek
kl. VKE: 6 m
6m
m
Beskrivning
Självbärande kabelrännsystem, perforerat, med sidhöjd 110 mm.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
Tillhörande skarvförbindningar typ WRVL 110 beställs separat.
Teknisk data

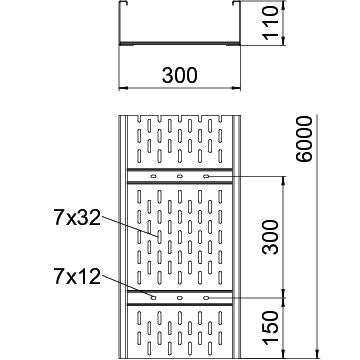

Mått
| Längd | 6000 mm |
|---|---|
| Bredd | 300 mm |
| Höjd | 110 mm |
| Mått L | 6000 mm |
| Mått B | 300 mm |
| Mått H | 10 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Sidohålning | ja |
| Utförande förbindning | utan förbindning |
| Utförande med brett spann | ja |
| Tvärsnitt | 305 cm² |
| Rostfritt stål, betat | nej |
| Plåttjocklek | 2 mm |
| Monteringshål i botten | ja |
| Tvärsnitt | 30500 mm² |
| Mått | 300 x 110 |
| Uppfyller ROHS | ja |
| Dimension | 110x300x6000 |
| Yta | sendzimirförzinkad |
| Material | Stål |
| Färg | zink |
| Magnetisk skärmdämpning med lock | 50 dB |
| Magnetisk skärmdämpning utan lock | 20 dB |
| Användbar längd | 6000 mm |
| Typ av förbindelse för kabelhållarsystem | skruvad |
| Produktserie | WKSG-serien |
Belastning
| Konsolavstånd 3,0 m | 2,5 kN/m |
|---|---|
| Konsolavstånd 3,5 m | 2,01 kN/m |
| Konsolavstånd 4,0 m | 1,6 kN/m |
| Konsolavstånd 4,5 m | 1,32 kN/m |
| Konsolavstånd 5,0 m | 1,1 kN/m |
| Konsolavstånd 6,0 m | 0,75 kN/m |
| Konsolavstånd 7,0 m | 0,45 kN/m |
| Konsolavstånd 8,0 m | 0,2 kN/m |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 19,4635 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 19,4635 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
