Självbärande kabelränna WKSG 110 FT
Typ WKSG 150 FT
Art.nr. 6098153
EAN 4012196034031
Art.nr. / Typ
Längd
Bredd
Plåttjocklek
kl. VKE: 6 m
6m
m
Beskrivning

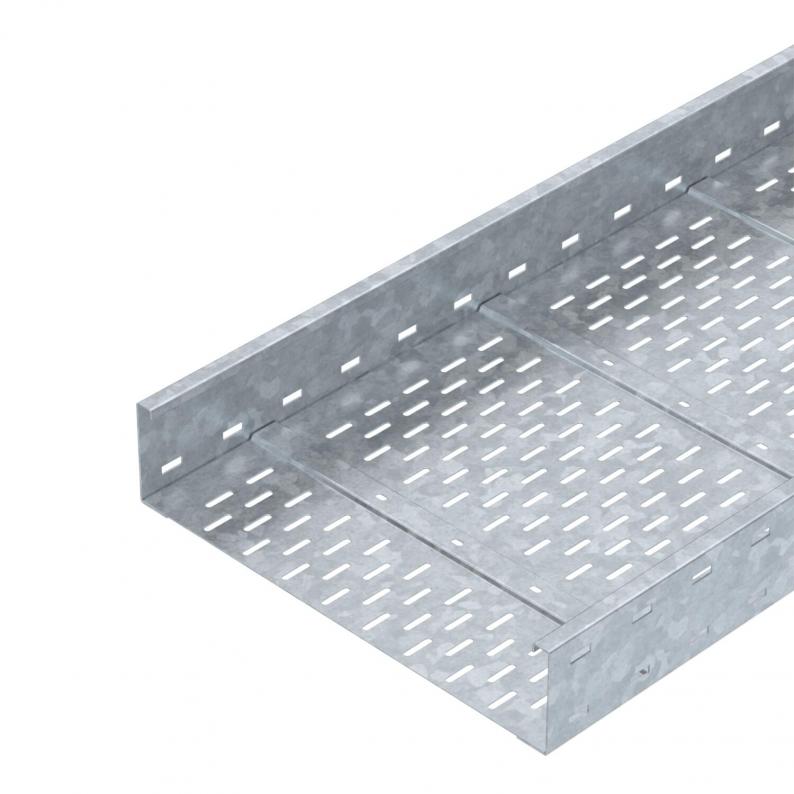

Självbärande kabelrännsystem, perforerat, med sidhöjd 110 mm.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
Tillhörande skarvförbindningar typ WRVL 110 beställs separat.
Teknisk data
Mått
| Längd | 6000 mm |
|---|---|
| Bredd | 500 mm |
| Höjd | 110 mm |
| Mått L | 6000 mm |
| Mått B | 500 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Sidohålning | ja |
| Utförande förbindning | utan förbindning |
| Utförande med brett spann | ja |
| Tvärsnitt | 511 cm² |
| Rostfritt stål, betat | nej |
| Plåttjocklek | 2 mm |
| Monteringshål i botten | ja |
| Tvärsnitt | 51100 mm² |
| Mått | 110 x 500 |
| Uppfyller ROHS | ja |
| Dimension | 110x500x6000 |
| Yta | varmförzinkad |
| Material | Stål |
| Färg | zink |
| Magnetisk skärmdämpning med lock | 50 dB |
| Magnetisk skärmdämpning utan lock | 20 dB |
| Användbar längd | 6000 mm |
| Typ av förbindelse för kabelhållarsystem | skruvad |
| Produktserie | WKSG-serien |
Belastning
| Konsolavstånd 3,0 m | 2,9 kN/m |
|---|---|
| Konsolavstånd 3,5 m | 2,43 kN/m |
| Konsolavstånd 4,0 m | 2 kN/m |
| Konsolavstånd 4,5 m | 1,72 kN/m |
| Konsolavstånd 5,0 m | 1,5 kN/m |
| Konsolavstånd 6,0 m | 1 kN/m |
| Konsolavstånd 7,0 m | 0,7 kN/m |
| Konsolavstånd 8,0 m | 0,4 kN/m |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 23,0334 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 23,0334 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
