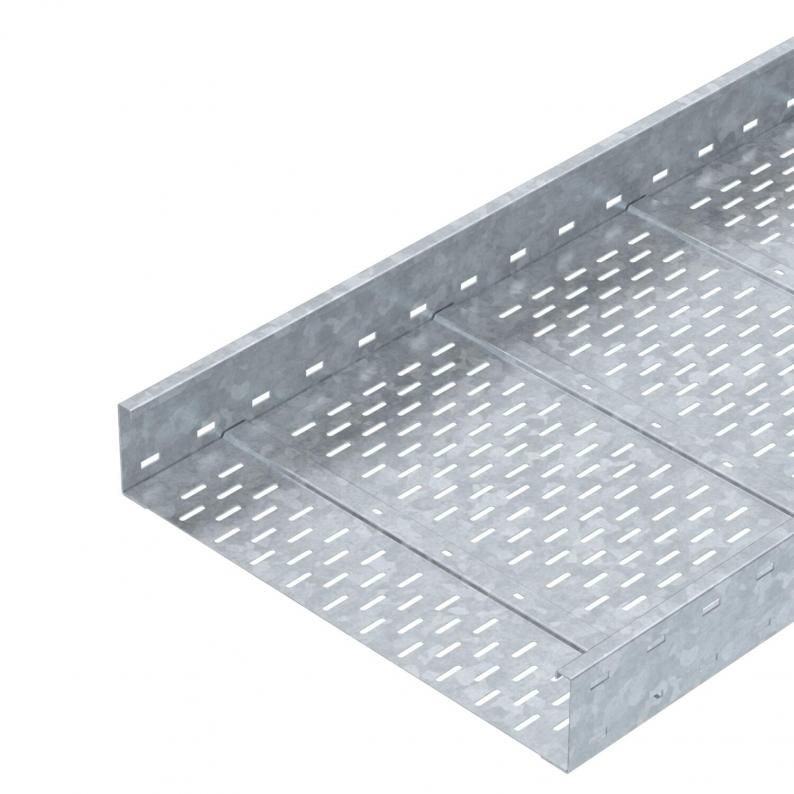

Självbärande kabelränna WKSG 110 FT
Typ WKSG 160 FT
Art.nr. 6098157
EAN 4012196033973
Art.nr. / Typ
Längd
Bredd
Plåttjocklek
kl. VKE: 6 m
6m
m
Beskrivning
Självbärande kabelrännsystem, perforerat, med sidhöjd 110 mm.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
Tillhörande skarvförbindningar typ WRVL 110 beställs separat.
Teknisk data
Mått
| Längd | 6000 mm |
|---|---|
| Bredd | 600 mm |
| Höjd | 110 mm |
| Mått L | 6000 mm |
| Mått B | 600 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Sidohålning | ja |
| Utförande förbindning | utan förbindning |
| Utförande med brett spann | ja |
| Tvärsnitt | 614 cm² |
| Rostfritt stål, betat | nej |
| Plåttjocklek | 2 mm |
| Monteringshål i botten | ja |
| Tvärsnitt | 61400 mm² |
| Mått | 110 x 600 |
| Uppfyller ROHS | ja |
| Dimension | 110x600x6000 |
| Yta | varmförzinkad |
| Material | Stål |
| Färg | zink |
| Magnetisk skärmdämpning med lock | 50 dB |
| Magnetisk skärmdämpning utan lock | 20 dB |
| Användbar längd | 6000 mm |
| Typ av förbindelse för kabelhållarsystem | skruvad |
| Produktserie | WKSG-serien |
Belastning
| Konsolavstånd 3,0 m | 2,9 kN/m |
|---|---|
| Konsolavstånd 3,5 m | 2,43 kN/m |
| Konsolavstånd 4,0 m | 2 kN/m |
| Konsolavstånd 4,5 m | 1,72 kN/m |
| Konsolavstånd 5,0 m | 1,5 kN/m |
| Konsolavstånd 6,0 m | 1 kN/m |
| Konsolavstånd 7,0 m | 0,7 kN/m |
| Konsolavstånd 8,0 m | 0,4 kN/m |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 26,1055 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 26,1055 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (4)
Förklaringar (5)
Certifikat (1)
Anvisningar och hjälp (2)
Produktbilder (4)
Ladda ner 3D-data (2)
Utföranden
Typ
Längd
Bredd
Brandsäker installation / funktionsgaranti
Plåttjocklek
Art.nr.
WKSG 130 FT
6000
300
nej
2
6098145
WKSG 140 FT
6000
400
nej
2
6098149
WKSG 150 FT
6000
500
nej
2
6098153
WKSG 160 FT
6000
600
nej
2
6098157
Bredd
WKSG 130 FT
Art.nr.
6098145
Längd
6000
Bredd
300
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
2
WKSG 140 FT
Art.nr.
6098149
Längd
6000
Bredd
400
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
2
WKSG 150 FT
Art.nr.
6098153
Längd
6000
Bredd
500
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
2
WKSG 160 FT
Art.nr.
6098157
Längd
6000
Bredd
600
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
2
