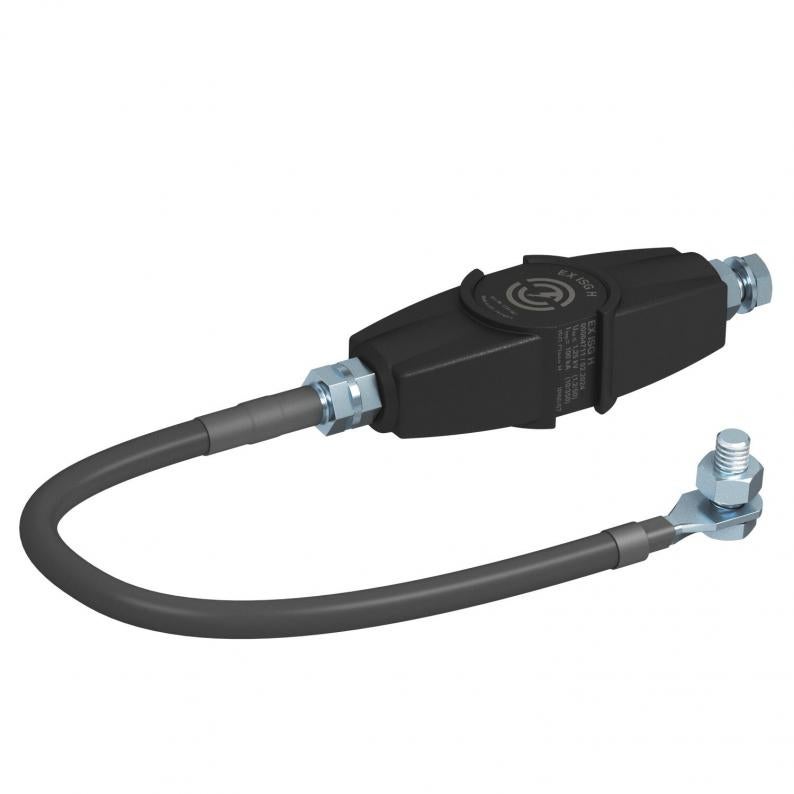

Skiljegnistgap EX ISG H, med en ledning
Typ EX ISG H 350
Art.nr. 5240031
EAN 4012196521180
Art.nr. / Typ
Impulsström
Nominell avledningsstötström
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
• Skiljegnistgap enligt SS-EN 62561-3
• Ex-certifiering enligt ATEX
• Märkning enligt SS-EN 60079-0/-1: II 2 G Ex db IIC T6 Gb
• Märkning enligt SS-EN 60079-0/-31: II 2 D Ex td IIIC T80 °C Db IP67
• Ex-certifiering enligt IECEx
• Märkning enligt SS-EN 60079-0/-1: Ex db IIC T6 Gb
• Märkning enligt SS-EN 60079-0/-31: Ex td IIIC T80 °C Db IP67
• Ex-certifiering enligt INMETRO
• Märkning enligt ABNT NBR SS-EN 60079-0/-1: Ex db IIC T6 Gb
• Märkning enligt ABNT NBR SS-EN 60079-31: Ex tb IIIC T80 °C Db IP67
Användning: I områden med explosionsrisk zon 1/21 och 2/22 för indirekt överbryggning av isoleringsflänsar och isoleringsskruvförband, exempelvis i katodkorrosionsskyddade anläggningar.
• Ex-certifiering enligt ATEX
• Märkning enligt SS-EN 60079-0/-1: II 2 G Ex db IIC T6 Gb
• Märkning enligt SS-EN 60079-0/-31: II 2 D Ex td IIIC T80 °C Db IP67
• Ex-certifiering enligt IECEx
• Märkning enligt SS-EN 60079-0/-1: Ex db IIC T6 Gb
• Märkning enligt SS-EN 60079-0/-31: Ex td IIIC T80 °C Db IP67
• Ex-certifiering enligt INMETRO
• Märkning enligt ABNT NBR SS-EN 60079-0/-1: Ex db IIC T6 Gb
• Märkning enligt ABNT NBR SS-EN 60079-31: Ex tb IIIC T80 °C Db IP67
Användning: I områden med explosionsrisk zon 1/21 och 2/22 för indirekt överbryggning av isoleringsflänsar och isoleringsskruvförband, exempelvis i katodkorrosionsskyddade anläggningar.
Teknisk data
Teknisk data
| Reaktionsväxelspänning | 0,56 kV |
|---|---|
| Kapslingsklasser | IP65/67 |
| Explosionssäkert utförande | ja |
| Skiljegnistgap | trycksäker kapsling |
| Anslutning | metrisk |
| Material för anslutning | Zinkgjutgods |
| Blixtströmstålighet | H/100 kA |
| Nominell spänningstålighet | 250 V |
| Nominell spänningstålighet DC | 354 V |
| Nominell svarsstötströmspänning | 1,25 kV |
| Uppfyller ROHS | ja |
| Anslutningslängd | 0,35 m |
| Impulsström | 100 kA |
| Nominell avledningsstötström | 100 kA |
| Temperaturanvändningsområde min. | -20 °C |
| Temperaturanvändningsområde max. | 60 °C |
| Dimension | 350mm |
| Material | Smältlim |
| Produktserie | Ex |
Miljödata
| Förpackning utan plast | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 2,63 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 2,63 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
