Skyddsenhet koaxial för N-anslutning: hona/hona
Typ DS-N W/W
Art.nr. 5093988
EAN 4012195962243
Art.nr. / Typ
5093988 / DS-N W/W
Antal poler
1
Inkopplingssystem
N
Max. kontinuerlig spänning AC
130 V
Max. kontinuerlig spänning DC
185 V
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Koaxiala dataledningsskydd för grovskydd
• hög belastningskapacitet för impulsström 2 x 2,5 kA (10/350)
• enkel montering (mellankontakt), m = kontakt, w = uttag
• optimala överföringsförhållanden
• 5 års garanti
• med N-anslutning
• inklusive OBO Quick-hållare M25 för enkel installation
• hög belastningskapacitet för impulsström 2 x 2,5 kA (10/350)
• enkel montering (mellankontakt), m = kontakt, w = uttag
• optimala överföringsförhållanden
• 5 års garanti
• med N-anslutning
• inklusive OBO Quick-hållare M25 för enkel installation
Teknisk data
Teknisk data
| Antal poler | 1 |
|---|---|
| Återflödesdämpning | ≥14 dB |
| Spegelimpedans | 50 Ω |
| Fjärrkontakt | nej |
| Signalering på enheten | inga |
| Inkopplingssystem | N |
| Spänningsskyddsnivå ledare–ledare | <800 V |
| Spänningsskyddsnivå ledare–jord | <800 V |
| Kapslingsklasser | IP40 |
| Testad enligt | IEC 61643-21 |
| Kapacitans (ledare-ledare) | <10 pF |
| Kapacitans (ledare-jord) | <20 pF |
| Explosionssäkert utförande | nej |
| Isolationsmotstånd | >1 GΩ |
| Skärm anslutning | ja |
| Skärmning | direkt |
| Stötströmsstyrka ledare-ledare | C2: 10 kV / 5 kA (8/20µs) |
| Stötströmsstyrka ledare-ledare | C2: 10 kV / 5 kA (8/20µs) |
| Total avledningsstötström (10/350) | 5 kA |
| Total avledningsstötström (8/20) | 10 kA |
| Nominell belastningsström DC | 10 A |
| Nominell belastningsström AC | 7 A |
| Övervakning | nej |
| Max. kontinuerlig spänning AC | 130 V |
| Max. kontinuerlig spänning DC | 185 V |
| Gränsfrekvens | 3000 MHz |
| SPD enligt IEC 61643-21 | Klass I+II / D1+C2 |
| Kategorie | Typ 1+2 / D1+C2 |
| Skyddsnivå | <800 V |
| Uppfyller ROHS | ja |
| LPZ | 0→2 |
| Impulsström | 2,5 kA |
| Infogningsdämpning (insertion loss) | ≤0,62 dB |
| Temperaturanvändningsområde min. | -40 °C |
| Temperaturanvändningsområde max. | 80 °C |

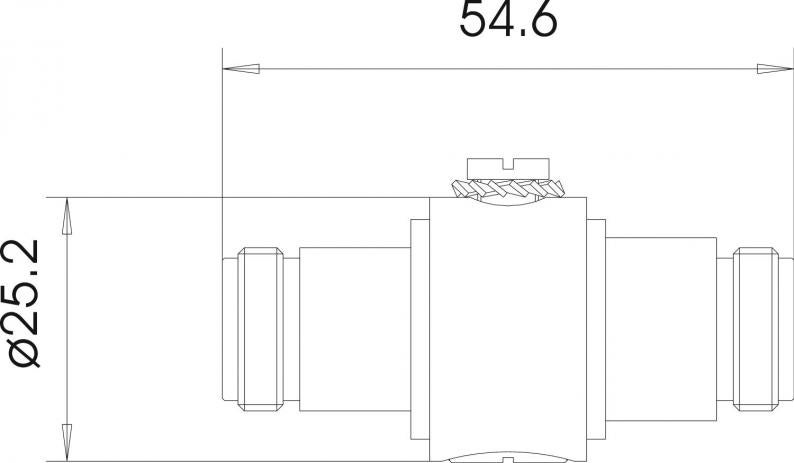

| Dimension | 130V |
Miljödata
| Förpackning utan plast | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 0,0435 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,0435 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
