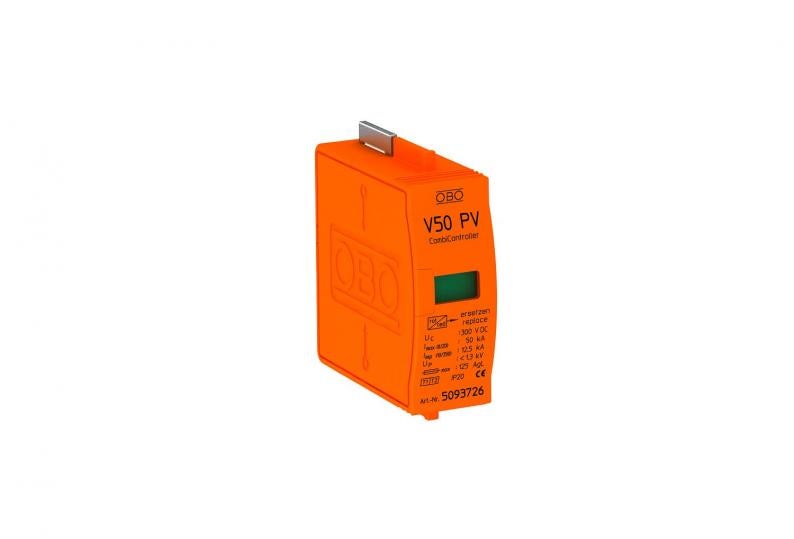

Solpanelöverdel – åsk- och överspänningsavledare typ 1+2
Typ V50-B+C 0-300PV
Art.nr. 5093726
EAN 4012195708841
Art.nr. / Typ
5093726 / V50-B+C 0-300PV
Kapslingsklasser
IP20
Max. kontinuerlig spänning AC
280 V
Polutförande
1
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
CombiController överdel - typ 1+2 kombiavledare för solcellsanläggningar
• För potentialutjämning för överspänningsskydd enligt VDE 0100-443 (IEC 60364-4-44)
• Avledningsförmåga upp till 12,5 kA (10/350) och 50 kA (8/20) per pol
• Låg DC-skyddsnivå: <1,3 kV per pol (Y-koppling: 2,6 kV och Uoc max = 600 V DC)
• Avledare instickbar med termodynamisk brytbar enhet och optisk funktionsvisning
• Kapslad zinkoxidvaristoravledare för användning i fördelarkapslingar
• Hög strömledningsförmåga vid lång livslängd
Används i solcellsanläggningar utan eller med skiljande isolerande åskskyddsanläggning
Överdel
• För potentialutjämning för överspänningsskydd enligt VDE 0100-443 (IEC 60364-4-44)
• Avledningsförmåga upp till 12,5 kA (10/350) och 50 kA (8/20) per pol
• Låg DC-skyddsnivå: <1,3 kV per pol (Y-koppling: 2,6 kV och Uoc max = 600 V DC)
• Avledare instickbar med termodynamisk brytbar enhet och optisk funktionsvisning
• Kapslad zinkoxidvaristoravledare för användning i fördelarkapslingar
• Hög strömledningsförmåga vid lång livslängd
Används i solcellsanläggningar utan eller med skiljande isolerande åskskyddsanläggning
Överdel
Teknisk data
Teknisk data
| Kapslingsklasser | IP20 |
|---|---|
| Nominell avledningsstötström (8/20 µs) [L-N] | 30 kA |
| Blixtstötström (10/350) [totalt] | 12,5 kA |
| Blixtstötström (10/350 µs) | 12,5 kA |
| Spänningsskyddsnivå [L-N] | ≤1,3 |
| Max. kontinuerlig spänning AC | 280 V |
| Max. kontinuerlig spänning DC | 300 V |
| Nominell avledningsstötström (8/20 µs) | 30 kA |
| Polutförande | 1 |
| Max. försäkring på nätsidan | 125 |
| Utförande | 1-polig, PV-patron upp till 600V DC |
| Uppfyller ROHS | ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur max. | 80 °C |
| SPD enligt SS-EN 61643-1 | klass I+II |
| Normkrav enligt SS-EN 61643-11 | Typ 1+2 |
| LPZ | 0→2 |
| Max avledningsstötström (8/20 µs) | 50 kA |
| Reaktionstid | <25 ns |
| Maximal försäkring | 125 A |
| Temperaturanvändningsområde min. | -40 °C |
| Temperaturanvändningsområde max. | 80 °C |
| Dimension | 300V DC |
| Produktserie | PV-ÜSS |
Anslutningsmöjligheter
| Avledningsstötström (8/20 µs) [totalt] | 30 kA |
|---|---|
| Ledartvärsnitt, fast (en-/flertrådig) min. | 2,5 mm² |
| Ledartvärsnitt, fast (en-/flertrådig) max. | 35 mm² |
Miljödata
| Förpackning utan plast | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 0,1893 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,1893 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
