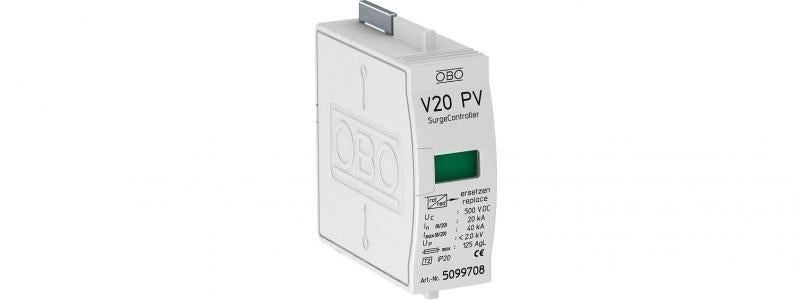

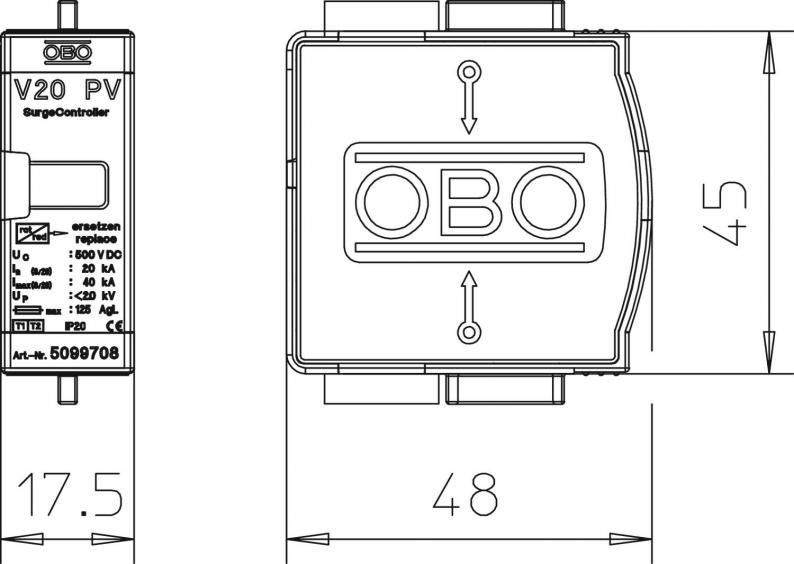

Solpanelöverdel – överspänningsavledare typ 2
Typ V20-C 0-500PV
Art.nr. 5099708
EAN 4012195708933
Art.nr. / Typ / E-nr
Max. kontinuerlig spänning AC
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
SurgeController överdel – typ 2 överspänningsskydd för solcellsanläggningar
• För överspänningsskydd-potentialutjämning enligt VDE 0100-443 (IEC 60364-4-44)
• Avledningsförmåga upp till 40 kA (8/20) per pol
• Låg DC-skyddsnivå: < 2,0 kV per pol (Y-koppling: 4,0 KV och Uoc max = 1000 V DC)
• Jackbar avledare med termodynamisk skiljeanordning och optisk funktionsindikering
• Kapslad zinkoxidvaristoravledare för användning i normkapslingar
• Hög strömledningsförmåga och lång livslängd
Användning: Solcellsanläggningar utan eller med separat isolerad åskskyddsanläggning
• För överspänningsskydd-potentialutjämning enligt VDE 0100-443 (IEC 60364-4-44)
• Avledningsförmåga upp till 40 kA (8/20) per pol
• Låg DC-skyddsnivå: < 2,0 kV per pol (Y-koppling: 4,0 KV och Uoc max = 1000 V DC)
• Jackbar avledare med termodynamisk skiljeanordning och optisk funktionsindikering
• Kapslad zinkoxidvaristoravledare för användning i normkapslingar
• Hög strömledningsförmåga och lång livslängd
Användning: Solcellsanläggningar utan eller med separat isolerad åskskyddsanläggning
Teknisk data
Teknisk data
| Nättyp | TN |
|---|---|
| Signalering på enheten | optisk |
| Kapslingsklasser | IP20 |
| Fjärrsignal | nej |
| Provningsklass Typ 2 | ja |
| Märkspänning AC (50/60 Hz) | 400 V |
| Integrerad försäkring | nej |
| Max. kontinuerlig spänning AC | 440 V |
| Max. kontinuerlig spänning DC | 500 V |
| Nominell avledningsstötström (8/20 µs) | 20 kA |
| Polutförande | 1 |
| Monteringstyp | av basenhet |
| Max. försäkring på nätsidan | 125 |
| Utförande | 1-polig, PV-patron upp till 1000V DC |
| Nätverkskonfiguration DC | ja |
| Nätverkskonfiguration IT | nej |
| Nätverkskonfiguration TN | ja |
| Nätverkskonfiguration TN-C | ja |
| Nätverkskonfiguration TN-C-S | ja |
| Nätverkskonfiguration TN-S | ja |
| Nätverkskonfiguration TT | ja |
| Nätverkskonfiguration övriga | nej |
| Uppfyller ROHS | ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur max. | 80 °C |
| SPD enligt SS-EN 61643-1 | klass II |
| Normkrav enligt SS-EN 61643-11 | Typ 2 |
| LPZ | 1→2 |
| Max avledningsstötström (8/20 µs) | 40 kA |
| Reaktionstid | <25 ns |
| Maximal försäkring | 125 A |
| Temperaturanvändningsområde min. | -40 °C |
| Temperaturanvändningsområde max. | 80 °C |
| Dimension | 500V DC |
| Produktserie | PV-ÜSS |
Anslutningsmöjligheter
| Ledartvärsnitt, fast (en-/flertrådig) min. | 2,5 mm² |
|---|---|
| Ledartvärsnitt, fast (en-/flertrådig) max. | 35 mm² |
Miljödata
| Förpackning utan plast | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 0,1602 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,1602 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (3)
Certifikat (2)
Anvisningar och hjälp (3)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
Kapslingsklasser
Max. kontinuerlig spänning AC
Polutförande
Art.nr.
V20-C 0-300PV
IP20
300
1
5099611
V20-C 0-500PV
IP20
440
1
5099708
Max. kontinuerlig spänning AC
V20-C 0-300PV
Art.nr.
5099611
Kapslingsklasser
IP20
Max. kontinuerlig spänning AC
300
Polutförande
1
V20-C 0-500PV
Art.nr.
5099708
Kapslingsklasser
IP20
Max. kontinuerlig spänning AC
440
Polutförande
1
