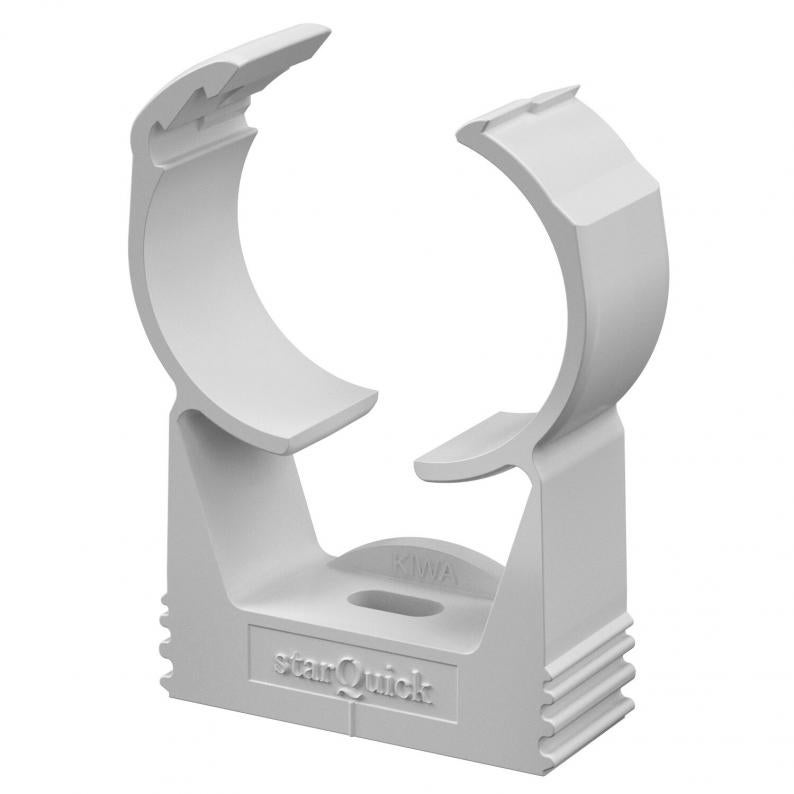

starQuick-hållare
Typ SQ-32 LGR
Art.nr. 2146258
EAN 4012195595830
Art.nr. / Typ / E-nr
Nominell dimension
Detta är en utgående artikel!
Artikeln den ersätts av hittar du här.
kl. VKE: 50 Styck
50Styck
Styck
Beskrivning
Hållare för el- och VVS-rör av plast och metall samt Quick-Pipe-kabelrör, tål hög belastning. För universell fastsättning på väggar, tak och stålkonstruktioner inomhus eller utomhus. Flexibelt spännområde på flera millimeter. Verktygsfri rörmontering. Kan sammankopplas upp till Ø 28 mm, även med OBO-hållarna Quick och starQuick. Kan kombineras med dubbelhållare för hög lasttålighet. Kan monteras på DIN-skena för variabla avstånd och hållarantal.
Teknisk data
Mått
| Mått A | 43 mm |
|---|---|
| Mått B | 17 mm |
| Mått H | 57,3 mm |
| Mått F | 4,5 mm |
| Mått H | 10,5 mm |
| Mått e | 10 mm |
Teknisk data
| Nominell dimension | 32-35 |
|---|---|
| Halogenfri | ja |
| UV-beständig | ja |
| Stapelbar | ja |
| Stängd | ja |
| Antal kablar/rör | 1 |
| Brottbelastning | 1 kN |
| Med insats | nej |
| fastsättningstyp | Skruvhål |
| Uppfyller ROHS | ja |
| Spännvidd D min. | 31,2 mm |
| Spännvidd D max. | 35,8 mm |
| Brandsäkert | enligt VDE 0471/DIN 695 del 2-1, kontrolltemperatur 650°C |
| Dimension | 31,2-35,8mm |
| Material | Polyamid |
| Färg | ljusgrå; RAL 7035 |
| Produktserie | Quick-klammerserie |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (4)
Förklaringar (4)
Certifikat (1)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
Nominell dimension
Art.nr.
SQ-25 LGR
25-28
2146207
SQ-32 LGR
32-35
2146258
Nominell dimension
SQ-25 LGR
Art.nr.
2146207
Nominell dimension
25-28
SQ-32 LGR
Art.nr.
2146258
Nominell dimension
32-35
