Support rail MagicFix
Typ TSM 100 FS
Art.nr. 6426302
EAN 4012197519339
Art.nr. / Typ
Längd
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Support rail for light cable trays, mesh cable trays and cable ladders for the creation of pendulum suspensions and centre suspensions. Tool-free fastening through clamp mount for mesh cable trays or additional quick connector MagicFix for trays and ladders. Alternatively, screw fastening possible Suspension with suspension strips Magic Fix. Tool-free fastening of the support rail on suspension strips through fastening straps.
Teknisk data

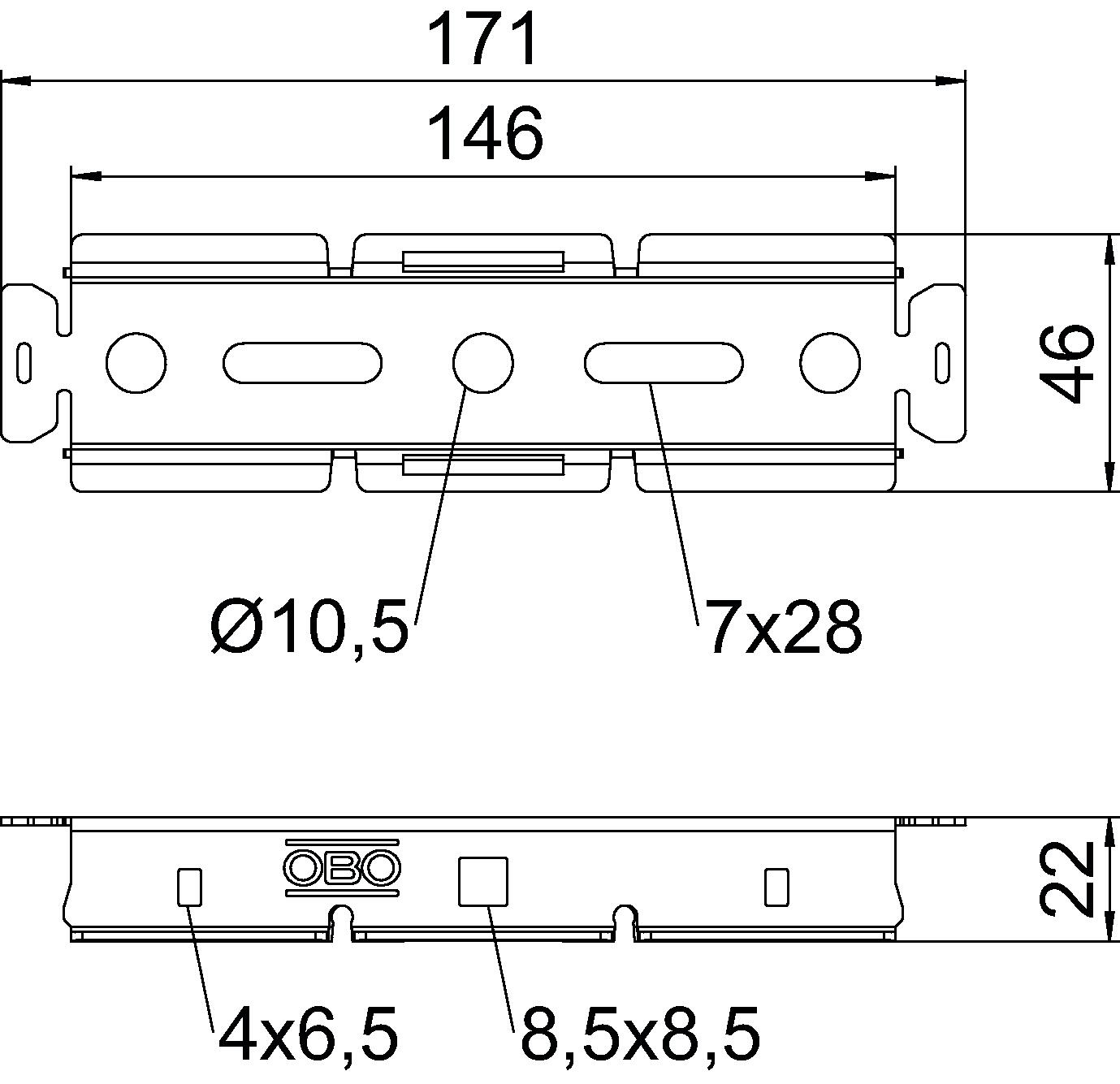

Mått
| Längd | 146 mm |
|---|---|
| Bredd | 46 mm |
| Höjd | 22 mm |
| Mått L | 146 mm |
| Mått L2 | 171 mm |
| Maß sH | 7x28 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Rostfritt stål, betat | nej |
| Materialtjocklek | 1,5 mm |
| inställningsbar | nej |
| Avsedd för trådstege | ja |
| Avsedd för kabelstege | ja |
| Lämplig för kabelränna | ja |
| Gångjärnsände | nej |
| Håldiameter | 10,5 mm |
| Utförande | Supportprofil |
| Uppfyller ROHS | ja |
| Temperaturanvändningsområde min. | -20 °C |
| Temperaturanvändningsområde max. | 120 °C |
| Dimension | 22x45x171 |
| Yta | sendzimirförzinkad |
| Material | Stål |
| Färg | zink |
| Produktserie | OBO-MagicFix® |
Belastning
| Safe working load of suspended installation with ASM for cable trays (SWL) | 1 kN |
|---|---|
| Safe working load of suspended installation with ASM for mesh cable trays (SWL) | 1 kN |
Tillbehör
Monteringstillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (1)
Förklaringar (3)
Anvisningar och hjälp (1)
Produktbilder (2)
Utföranden
Typ
Längd
Art.nr.
TSM 100 FS
146
6426302
TSM 200 FS
246
6426306
Längd
TSM 100 FS
Art.nr.
6426302
Längd
146
TSM 200 FS
Art.nr.
6426306
Längd
246
