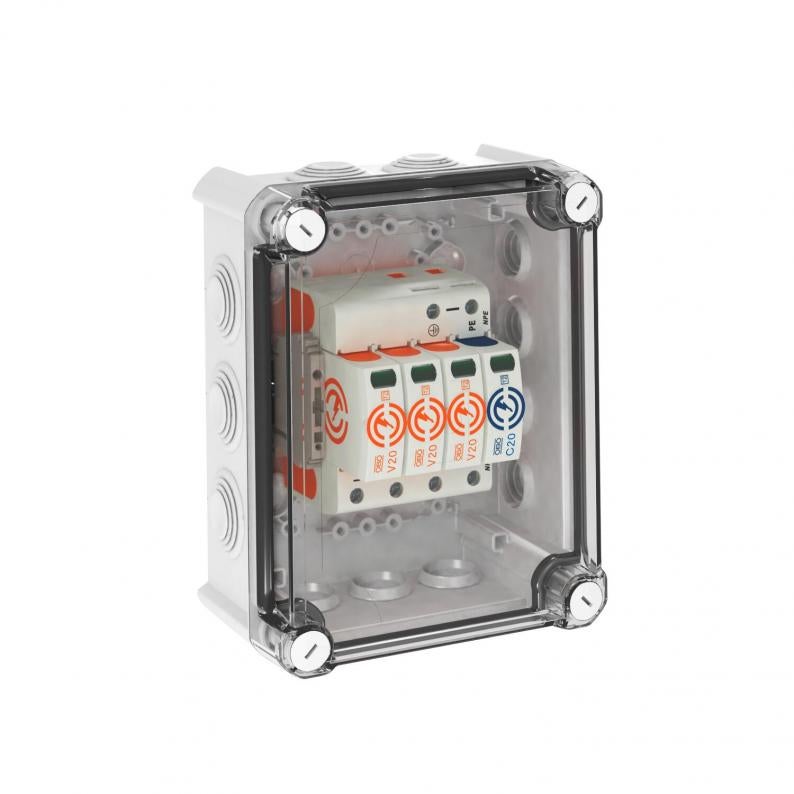

Systemlösning överspänningsskydd V20 i kapsling, 3-poligt + NPE 280 V
Typ VG-V20-3+NPE-280
Art.nr. 5095383
EAN 4012196423200
Art.nr. / Typ / E-nr
5095383 / VG-V20-3+NPE-280 / 5271784
Kapslingsklasser
IP66
Max. kontinuerlig spänning AC
280 V
Polutförande
3+N/PE
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Överspänningsavledare av typ 2 enligt DIN EN 61643-11
• Perfekt för skydd av väggboxar och fordon som är anslutna till dem
• För potentialutjämning av överspänningsskydd enligt VDE 0100-443 (IEC 60364-4-44)
• Komplett enhet, förmonterad och klar för anslutning i polykarbonathölje (IP66)
• Urladdningskapacitet upp till 40 kA (8/20) per pol på grund av högpresterande varistorer
Tillämpning: AC-laddningsenhet upp till 22kW, potentialutjämning i huvud- och delfördelningar.
Vid risk för kondensvattenbildning från vind, is, temperatur eller sol krävs eventuellt ytterligare åtgärder!
• Perfekt för skydd av väggboxar och fordon som är anslutna till dem
• För potentialutjämning av överspänningsskydd enligt VDE 0100-443 (IEC 60364-4-44)
• Komplett enhet, förmonterad och klar för anslutning i polykarbonathölje (IP66)
• Urladdningskapacitet upp till 40 kA (8/20) per pol på grund av högpresterande varistorer
Tillämpning: AC-laddningsenhet upp till 22kW, potentialutjämning i huvud- och delfördelningar.
Vid risk för kondensvattenbildning från vind, is, temperatur eller sol krävs eventuellt ytterligare åtgärder!
Teknisk data
Teknisk data
| Nättyp | övriga |
|---|---|
| Signalering på enheten | optisk |
| Kapslingsklasser | IP66 |
| Max. kontinuerlig spänning (L-N) | 280 V |
| Maximal driftspänning (N-PE) | 255 V |
| Nominell avledningsstötström (8/20 µs) [L-N] | 20 kA |
| Nominell avledningsstötström (8/20 µs) [N-PE] | 40 kA |
| Maximal avledningsstötström (8/20 µs) [L-N] | 40 kA |
| Fjärrsignal | nej |
| Provningsklass Typ 2 | ja |
| Märkspänning AC (50/60 Hz) | 230 V |
| Integrerad försäkring | nej |
| Spänningsskyddsnivå [L-N] | ≤1,3 |
| Max. kontinuerlig spänning AC | 280 V |
| Max. kontinuerlig spänning DC | 350 V |
| Nominell avledningsstötström (8/20 µs) | 20 kA |
| Polutförande | 3+N/PE |
| Monteringstyp | förmonterad i kapslingen |
| Max. försäkring på nätsidan | 160 A gL/gG |
| Restspänning [L-N] @ 5 kA | 0,9 kV |
| Kortslutningssäkerhet vid max. försäkring på nätsidan | 50 kA eff |
| Restspänning [L-N] @ 1 kA | 0,7 kV |
| TOV-spänning [L-N] - motståndsläge - 5 s | 335 V |
| TOV-spänning [L-N] - felsäkert läge - 120 min | 440 V |
| TOV-spänning [L-PE] - motståndsläge - 200 ms | 1200 V |
| SPD enligt UL 1449 | Typ 4 |
| Minsta avstånd | 1,5 mm |
| Godkännande | UL, ÖVE |
| Kortslutningssäker | ja |
| Uppfyller ROHS | ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur max. | 80 °C |
| Vridmoment | 4 Nm |
| SPD enligt SS-EN 61643-1 | klass II |
| Normkrav enligt SS-EN 61643-11 | Typ 2 |
| Max avledningsstötström (8/20 µs) | 40 kA |
| Följeström (eff) [N-PE] | 0,1 kA |
| Reaktionstid | <25 ns |
| Maximal försäkring | 160 A |
| Temperaturanvändningsområde min. | -40 °C |
| Temperaturanvändningsområde max. | 80 °C |
| Dimension | 280V |
| Luftfuktighet max. | 95 % |
| Luftfuktighet min. | 5 % |
Anslutningsmöjligheter
| Ledartvärsnitt, flexibelt (fintrådig) min. | 1,5 mm² |
|---|---|
| Ledartvärsnitt, flexibelt (fintrådig) max. | 35 mm² |
| Anslutningstvärsnitt FM-klämmor min. | 0,5 mm² |
| Anslutningstvärsnitt FM-klämmor max. | 1,5 mm² |
| Anslutningstvärsnitt FM-klämmor min. | 21 AWG |
| Anslutningstvärsnitt FM-klämmor max. | 16 AWG |
| Avledningsstötström (8/20 µs) [totalt] | 60 kA |
| Ledartvärsnitt, flexibelt (fintrådig) min. | 16 AWG |
| Ledartvärsnitt, flexibelt (fintrådig) max. | 2 AWG |
| Ledartvärsnitt, fast (en-/flertrådig) min. | 1,5 mm² |
| Ledartvärsnitt, fast (en-/flertrådig) max. | 35 mm² |
| Ledartvärsnitt, fast (en-/flertrådig) min. | 16 AWG |
| Ledartvärsnitt, fast (en-/flertrådig) max. | 2 AWG |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 3,9281 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 3,9281 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
