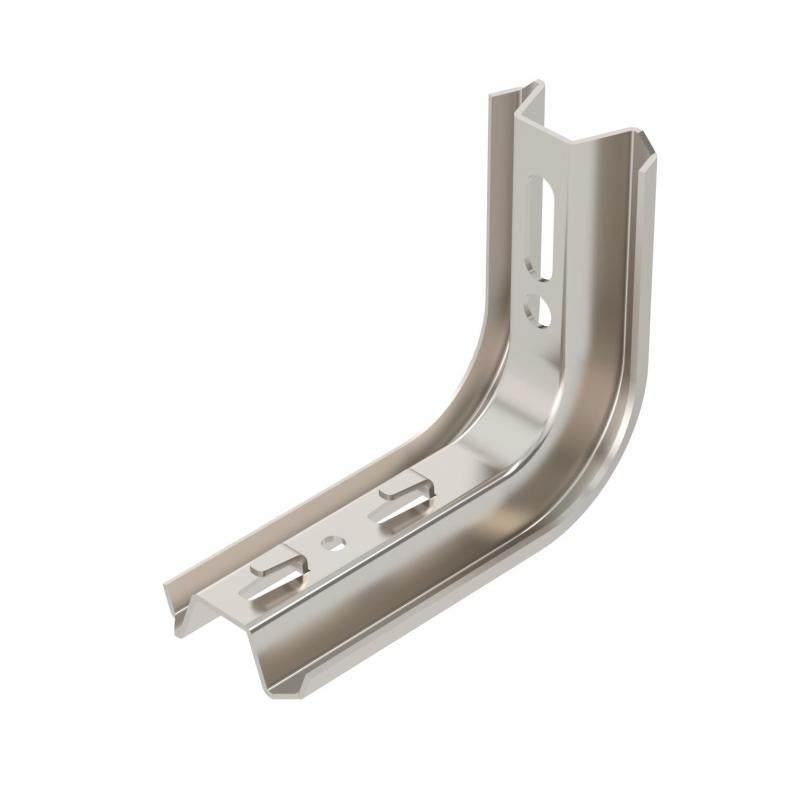

TP-fäste/vägg- och pendelkonsol A2

TP-fäste/vägg- och pendelkonsol A2

Typ TPSAG 145 A2
Art.nr. 6366145
EAN 4012195617785
Visa alla utföranden
Art.nr. / Typ / E-nr
Bredd
F i kN

kl. VKE: 1 Styck

Styck

Beskrivning

TP-konsol med klämstycken för skruvlöst trådstegefäste.

Om konsolen monteras direkt i väggen eller om profilerna skruvas mot varandra, ska alltid distansstycket typ DS 4 användas av stabilitetsskäl.

  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • TP-profil som takpendel och konsol
  • Trådstege, sidohöjd 35 mm
  • Trådstege, sidohöjd 55 mm
  • Trådstege, sidohöjd 105 mm
  • Monteringsvänlig komponent
  • Miljöproduktdeklaration (EPD)
  • CO₂-avtryck (PCF)
  • Förpackning utan plast
  • Förpackning helt av återvunnen kartong

Teknisk data

Mått

Längd145 mm
Bredd60 mm
Höjd120 mm
Mått L145 mm
Mått B60 mm
Mått H120 mm
Mått W50 mm

Teknisk data

Brandsäker installation / funktionsgarantinej
Rostfritt stål, betatnej
för bredd min.100
för bredd max.100 mm
Uppfyller ROHSja
F i kN1,5 kN
DimensionB145mm
Ytapolerad
MaterialRostfritt stål 1.4301
Färgrostfritt stål
ProduktserieTP-Serie
Belastningsdiagram konsol TPSAG

Böjning av konsolspetsen vid tillåten konsolbelastning

Tillåten konsolbelastning i kN

Stödbredd i m

Miljödata

Förpackning helt av återvunnen kartongja
Förpackning utan plastja
CO2-avtryck (GWP) från vagga till grind1,5807 kg CO2e / 1 Styck
CO₂ Footprint (GWP)1,5807 kg CO₂e
Mätningsdatum CO2 värde2025-05-21T00:00:00.000+0200
Declared UnitStyck
Declared Unit Quantity1
EPD Verifiedja
Utgångsdatum EPD10.07.2029
Deklarationsnummer EPDEPD-KTO-17.0
EPD-standard / LCA-standard (normer)DIN EN ISO 14025,EN 15804 + A2

Tillbehör

Monteringstillbehör

Art.nr. 6364625

Ändstycke
Typ
TPS KS OR

kl. VKE: 10 Styck

Styck

Art.nr. 6416594

Distansstycke A2
Typ
DS 4 A2

kl. VKE: 10 Styck

Styck

Nedladdningar

0 valda

Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (5)
Anvisningar och hjälp (2)
Produktbilder (2)
Ladda ner 3D-data (1)

Utföranden

F i kN
TPSAG 145 A2
Art.nr.
6366145
Bredd
60
F i kN
1,5
Färg
rostfritt stål
TPSAG 195 A2
Art.nr.
6366146
Bredd
60
F i kN
1
Färg
rostfritt stål
TPSAG 245 A2
Art.nr.
6366148
Bredd
60
F i kN
0,9
Färg
rostfritt stål
TPSAG 345 A2
Art.nr.
6366149
Bredd
60
F i kN
0,55
Färg
rostfritt stål
