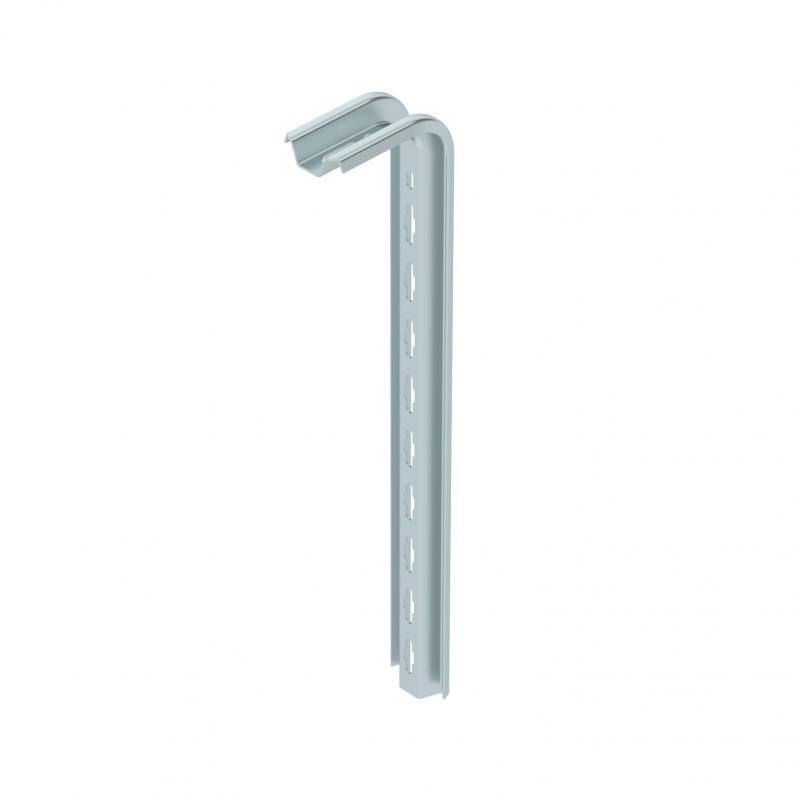

TP-takpendel vfz (FS)
Typ TPS 545 FS
Art.nr. 6364349
EAN 4012196199396
Art.nr. / Typ / E-nr
Längd
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
TP-fäste för fastsättning i tak.
Om konsolen monteras i taket eller om de skruvas mot varandra som förstärkning, ska alltid distansstycket typ DS 4 användas så att stabiliteten bevaras.
Viktigt: Använd endast längder upp till 345 mm som konsol.
Teknisk data

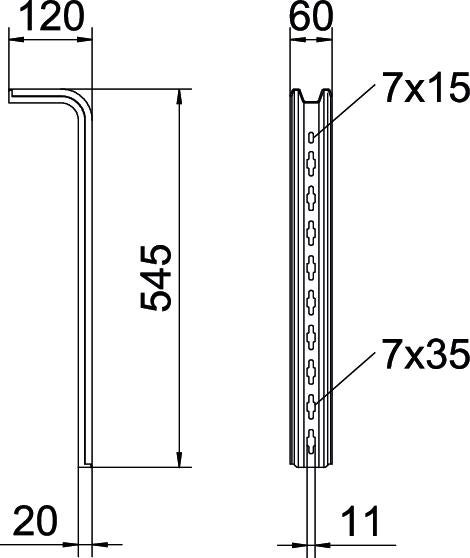

Mått
| Längd | 545 mm |
|---|---|
| Bredd | 60 mm |
| Höjd | 120 mm |
| Mått L | 545 mm |
| Mått H | 120 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Utförande | S-profil |
| Uppfyller ROHS | ja |
| Dimension | L545mm |
| Yta | sendzimirförzinkad |
| Material | Stål |
| Färg | zink |
| Produktserie | TP-Serie |
Böjning av änden på pendelfästet vid tillåten konsolbelastning
Tillåten konsolbelastning i kN
Konsollängd i mm
Belastningskurva med pendellängd i mm
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 2,0443 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 2,0443 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Tillbehör
Monteringstillbehör
Artikel
Typ
Art.nr.
Mängd
Art.nr. 6407536
Kullerförsänkt skruv med bricka och mutter FTyp
FRS 10x25 TPS F
kl. VKE: 50 Styck
50Styck
Styck
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (4)
Anvisningar och hjälp (2)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
Längd
Färg
Art.nr.
TPS 445 FS
445
zink
6364322
TPS 545 FS
545
zink
6364349
TPS 645 FS
645
zink
6364365
Längd
TPS 445 FS
Art.nr.
6364322
Längd
445
Färg
zink
TPS 545 FS
Art.nr.
6364349
Längd
545
Färg
zink
TPS 645 FS
Art.nr.
6364365
Längd
645
Färg
zink
