TP vägg- och takkonsol FT
Typ TPDG 245 FT
Art.nr. 6365981
EAN 4012195076919
Art.nr. / Typ / E-nr
Bredd
Höjd
för bredd max.
F i kN vägg
F i kN tak
kl. VKE: 5 Styck
5Styck
Styck
Beskrivning
TP vägg- och takbygel med klämstycken för trådstegfastsättning utan skruvar.
Om konsolen monteras direkt på vägg eller tak ska alltid distansstycket av typen DS 4 användas av stabilitetsskäl.
Max. sidohöjd för kabelstegsystemet 60 mm.
Teknisk data

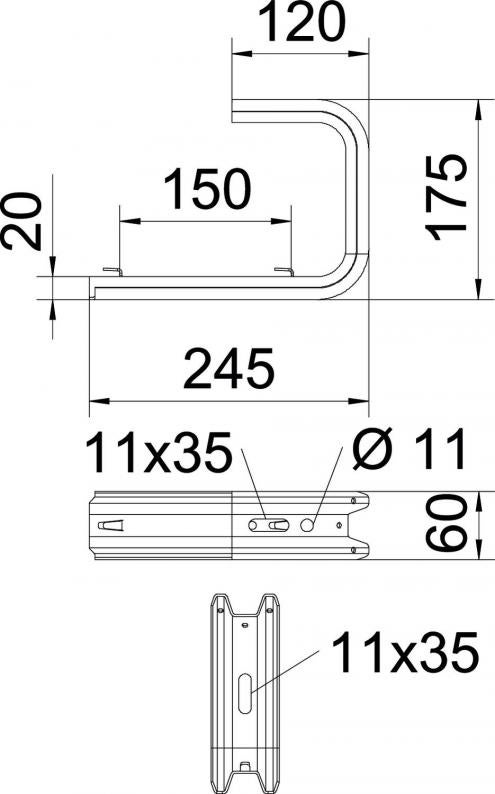

Mått
| Längd | 175 mm |
|---|---|
| Bredd | 245 mm |
| Höjd | 60 mm |
| Mått L | 150 mm |
| Mått B | 245 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| för bredd min. | 200 |
| för bredd max. | 200 mm |
| Avsedd för trådstege | ja |
| Avsedd för kabelstege | nej |
| Lämplig för kabelränna | nej |
| Utförande | Upphängningsbygel (C-bygel) |
| Uppfyller ROHS | ja |
| F i kN vägg | 0,87 kN |
| F i kN tak | 0,8 kN |
| Dimension | B245mm |
| Yta | varmförzinkad |
| Material | Stål |
| Färg | zink |
| Produktserie | TP-Serie |
Böjning av konsolspetsen vid tillåten konsolbelastning
Tillåten konsolbelastning i kN
Belastningskurva med konsolbredd i mm
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 1,4808 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 1,4808 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (2)
Förklaringar (3)
Anvisningar och hjälp (2)
Produktbilder (2)
Ladda ner 3D-data (2)
Utföranden
Typ
Bredd
Höjd
för bredd max.
F i kN vägg
F i kN tak
Färg
Art.nr.
TPDG 145 FT
145
60
100
1,4
1,3
zink
6365977
TPDG 245 FT
245
60
200
0,87
0,8
zink
6365981
TPDG 345 FT
345
60
300
0,55
0,5
zink
6365985
Bredd
för bredd max.
F i kN vägg
F i kN tak
TPDG 145 FT
Art.nr.
6365977
Bredd
145
Höjd
60
för bredd max.
100
F i kN vägg
1,4
F i kN tak
1,3
Färg
zink
TPDG 245 FT
Art.nr.
6365981
Bredd
245
Höjd
60
för bredd max.
200
F i kN vägg
0,87
F i kN tak
0,8
Färg
zink
TPDG 345 FT
Art.nr.
6365985
Bredd
345
Höjd
60
för bredd max.
300
F i kN vägg
0,55
F i kN tak
0,5
Färg
zink
