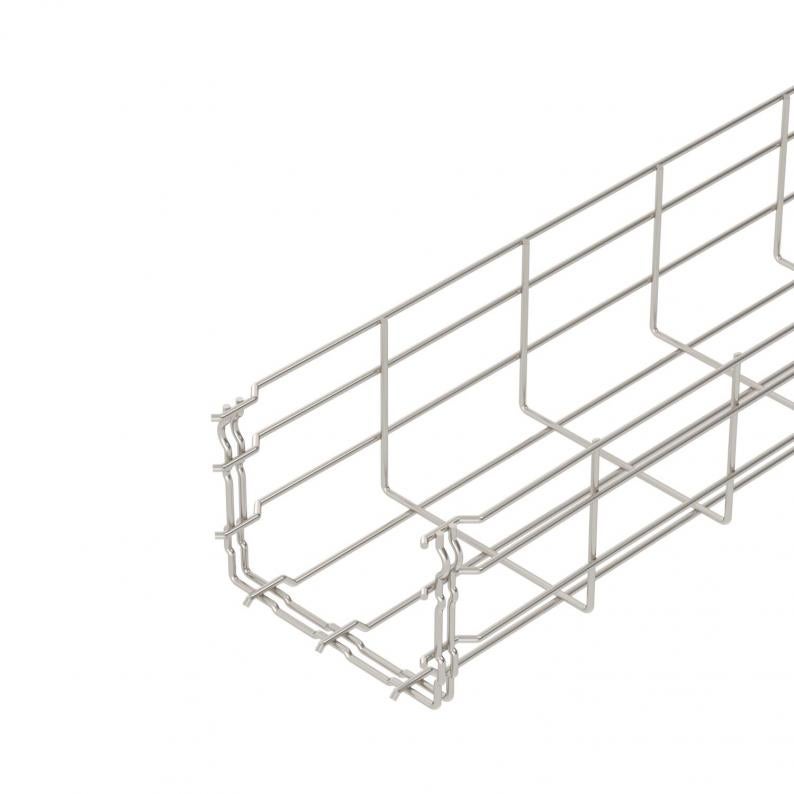

Trådstege GR-Magic® 105 A4
Typ GRM 105 150 A4
Art.nr. 6002476
EAN 4012195874911
Art.nr. / Typ / E-nr
Längd
Bredd
Höjd
Tvärsnitt
Tråddiameter
kl. VKE: 3 m
3m
m
Beskrivning
Trådstege med inbyggd skarv i sidhöjden 105 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
För trådstegen behövs inga ytterligare förbindningar, delarna sticks helt enkelt in i varandra. Maskbredden uppgår till 50 x 100 mm.
Teknisk data

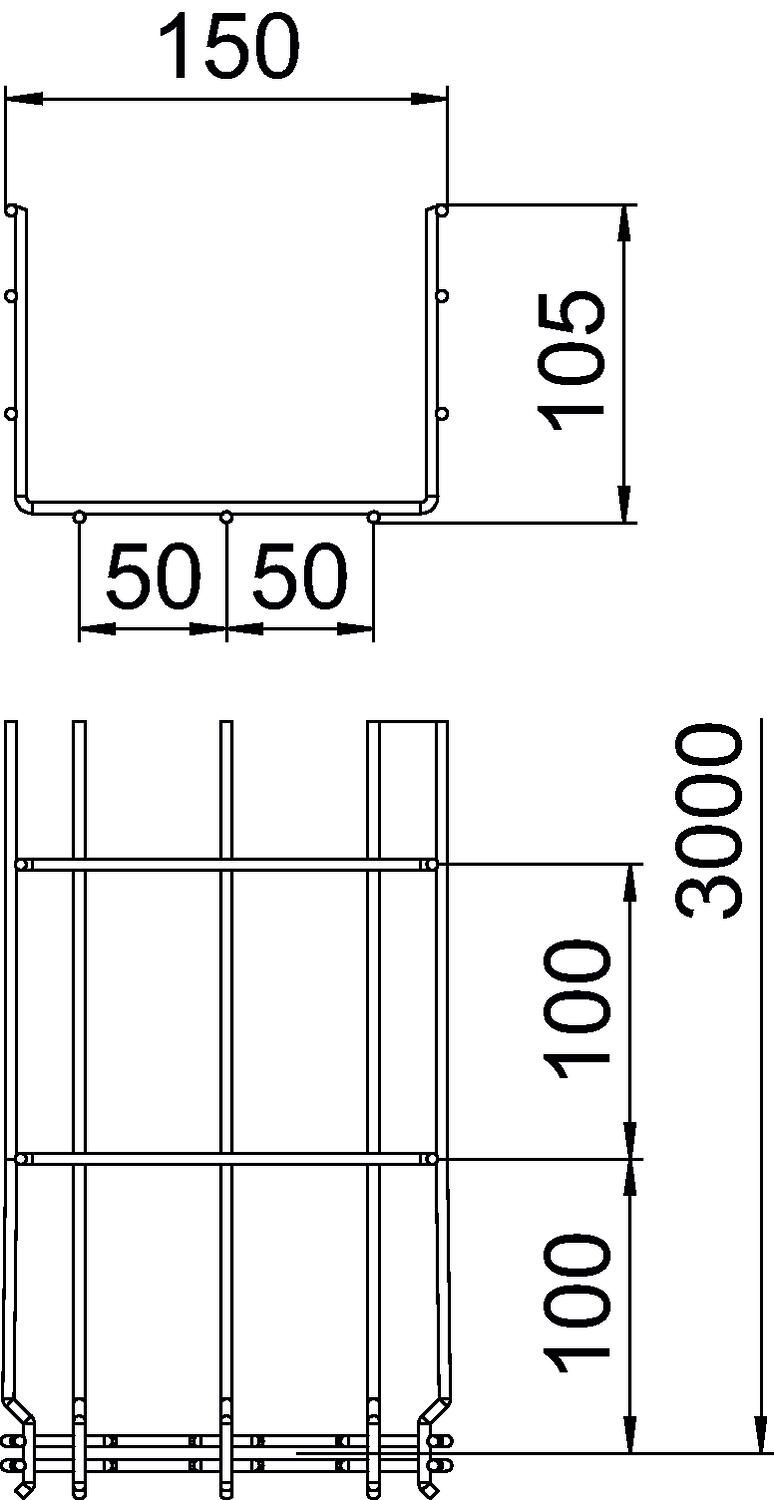

Mått
| Längd | 3000 mm |
|---|---|
| Bredd | 150 mm |
| Höjd | 105 mm |
| Mått B | 150 mm |
| Mått H | 108 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Utförande förbindning | integrerad förbindning |
| Utförande med brett spann | nej |
| Tvärsnitt | 130 cm² |
| Rostfritt stål, betat | ja |
| Tvärsnitt | 13000 mm² |
| Integrerad skiljevägg | utan |
| Skruvlös förbindning | ja |
| Profil | U-form |
| Uppfyller ROHS | ja |
| Tråddiameter | 3,9 mm |
| Dimension | 105x150x3000 |
| Yta | polerad |
| Material | Rostfritt stål 1.4401 |
| Färg | rostfritt stål |
| Belastningstesttyp enligt IEC 61537 | typ II |
| Typ av förbindelse för kabelhållarsystem | Klickfäste |
| Produktserie | GRM |
Belastning
| Konsolavstånd 1,0 m | 0,8 kN/m |
|---|---|
| Konsolavstånd 1,5 m | 0,55 kN/m |
| Konsolavstånd 2,0 m | 0,37 kN/m |
| Konsolavstånd 2,5 m | 0,27 kN/m |
| Konsolavstånd 3,0 m | 0,25 kN/m |
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Tillåten belastning i kN/m
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 5,6871 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 5,6871 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (6)
Förklaringar (5)
Certifikat (3)
Anvisningar och hjälp (3)
Produktbilder (3)
Ladda ner 3D-data (1)
Utföranden
Typ
Längd
Bredd
Höjd
Brandsäker installation / funktionsgaranti
Tvärsnitt
Tråddiameter
Art.nr.
GRM 105 100 A4
3000
100
105
nej
82
3,9
6002475
GRM 105 150 A4
3000
150
105
nej
130
3,9
6002476
GRM 105 200 A4
3000
200
105
nej
175
4,8
6002477
GRM 105 300 A4
3000
300
105
nej
268
4,8
6002479
GRM 105 400 A4
3000
400
105
nej
363
4,8
6002481
GRM 105 500 A4
3000
500
105
nej
459
4,8
6002483
GRM 105 600 A4
3000
600
105
nej
554
4,8
6002485
Bredd
Tvärsnitt
Tråddiameter
GRM 105 100 A4
Art.nr.
6002475
Längd
3000
Bredd
100
Höjd
105
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
82
Tråddiameter
3,9
GRM 105 150 A4
Art.nr.
6002476
Längd
3000
Bredd
150
Höjd
105
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
130
Tråddiameter
3,9
GRM 105 200 A4
Art.nr.
6002477
Längd
3000
Bredd
200
Höjd
105
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
175
Tråddiameter
4,8
GRM 105 300 A4
Art.nr.
6002479
Längd
3000
Bredd
300
Höjd
105
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
268
Tråddiameter
4,8
GRM 105 400 A4
Art.nr.
6002481
Längd
3000
Bredd
400
Höjd
105
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
363
Tråddiameter
4,8
GRM 105 500 A4
Art.nr.
6002483
Längd
3000
Bredd
500
Höjd
105
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
459
Tråddiameter
4,8
GRM 105 600 A4
Art.nr.
6002485
Längd
3000
Bredd
600
Höjd
105
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
554
Tråddiameter
4,8
