Trådstege GR-Magic® 105 fzb (G)
Typ GRM 105 600 G
Art.nr. 6002417
EAN 4012196021116
Art.nr. / Typ / E-nr
Längd
Bredd
Höjd
Tvärsnitt
Tråddiameter
kl. VKE: 3 m
3m
m
Beskrivning
Trådstege med inbyggd skarv i sidhöjden 105 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
Det behövs inga ytterligare förbindningar, delarna sticks helt enkelt in i varandra. Maskbredden uppgår till 50 x 100 mm.
Teknisk data

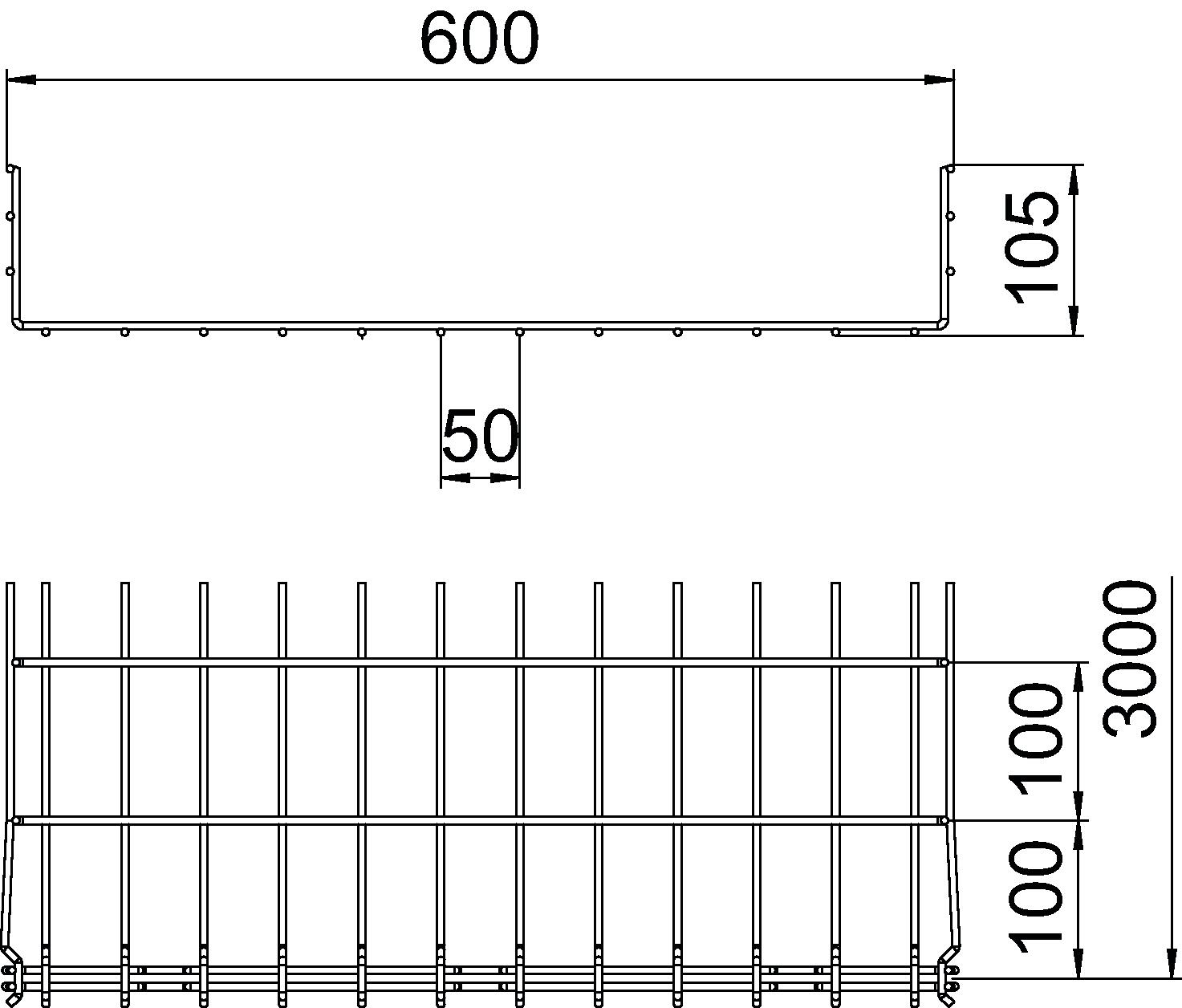

Mått
| Längd | 3000 mm |
|---|---|
| Bredd | 600 mm |
| Höjd | 105 mm |
| Mått B | 600 mm |
| Mått H | 108 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Utförande förbindning | integrerad förbindning |
| Utförande med brett spann | nej |
| Tvärsnitt | 554 cm² |
| Rostfritt stål, betat | nej |
| Tvärsnitt | 55400 mm² |
| Integrerad skiljevägg | utan |
| Skruvlös förbindning | ja |
| Profil | U-form |
| Uppfyller ROHS | ja |
| Tråddiameter | 4,8 mm |
| Dimension | 105x600x3000 |
| Yta | galvaniskt förzinkad EFZ |
| Material | Stål |
| Färg | zink |
| Belastningstesttyp enligt IEC 61537 | typ II |
| Typ av förbindelse för kabelhållarsystem | Klickfäste |
| Produktserie | GRM |
Belastning
| Konsolavstånd 1,0 m | 1,6 kN/m |
|---|---|
| Konsolavstånd 1,5 m | 0,8 kN/m |
| Konsolavstånd 2,0 m | 0,5 kN/m |
| Konsolavstånd 2,5 m | 0,33 kN/m |
| Konsolavstånd 3,0 m | 0,3 kN/m |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 6,6183 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 6,6183 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Monteringstillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (6)
Förklaringar (5)
Certifikat (5)
Anvisningar och hjälp (3)
Produktbilder (3)
Ladda ner 3D-data (2)
Utföranden
Typ
Längd
Bredd
Höjd
Brandsäker installation / funktionsgaranti
Tvärsnitt
Tråddiameter
Art.nr.
GRM 105 100 G
3000
100
105
nej
82
3,9
6002402
GRM 105 150 G
3000
150
105
nej
130
3,9
6002404
GRM 105 200 G
3000
200
105
nej
175
4,8
6002406
GRM 105 300 G
3000
300
105
nej
268
4,8
6002408
GRM 105 400 G
3000
400
105
nej
363
4,8
6002410
GRM 105 450 G
3000
450
105
nej
411
4,8
6002413
GRM 105 500 G
3000
500
105
nej
459
4,8
6002415
GRM 105 600 G
3000
600
105
nej
554
4,8
6002417
Bredd
Tvärsnitt
Tråddiameter
GRM 105 100 G
Art.nr.
6002402
Längd
3000
Bredd
100
Höjd
105
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
82
Tråddiameter
3,9
GRM 105 150 G
Art.nr.
6002404
Längd
3000
Bredd
150
Höjd
105
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
130
Tråddiameter
3,9
GRM 105 200 G
Art.nr.
6002406
Längd
3000
Bredd
200
Höjd
105
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
175
Tråddiameter
4,8
GRM 105 300 G
Art.nr.
6002408
Längd
3000
Bredd
300
Höjd
105
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
268
Tråddiameter
4,8
GRM 105 400 G
Art.nr.
6002410
Längd
3000
Bredd
400
Höjd
105
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
363
Tråddiameter
4,8
GRM 105 450 G
Art.nr.
6002413
Längd
3000
Bredd
450
Höjd
105
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
411
Tråddiameter
4,8
GRM 105 500 G
Art.nr.
6002415
Längd
3000
Bredd
500
Höjd
105
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
459
Tråddiameter
4,8
GRM 105 600 G
Art.nr.
6002417
Längd
3000
Bredd
600
Höjd
105
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
554
Tråddiameter
4,8
