Trådstege GR-Magic® 105 rostfri (A2)
Typ GRM 105 300 A2
Art.nr. 6002460
EAN 4012195149644
Art.nr. / Typ / E-nr
Längd
Bredd
Höjd
Tvärsnitt
Tråddiameter
kl. VKE: 3 m
3m
m
Beskrivning
Trådstege med inbyggd skarv i sidhöjden 105 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
För trådstegen behövs inga ytterligare förbindningar, delarna sticks helt enkelt in i varandra. Maskbredden uppgår till 50 x 100 mm.
Teknisk data

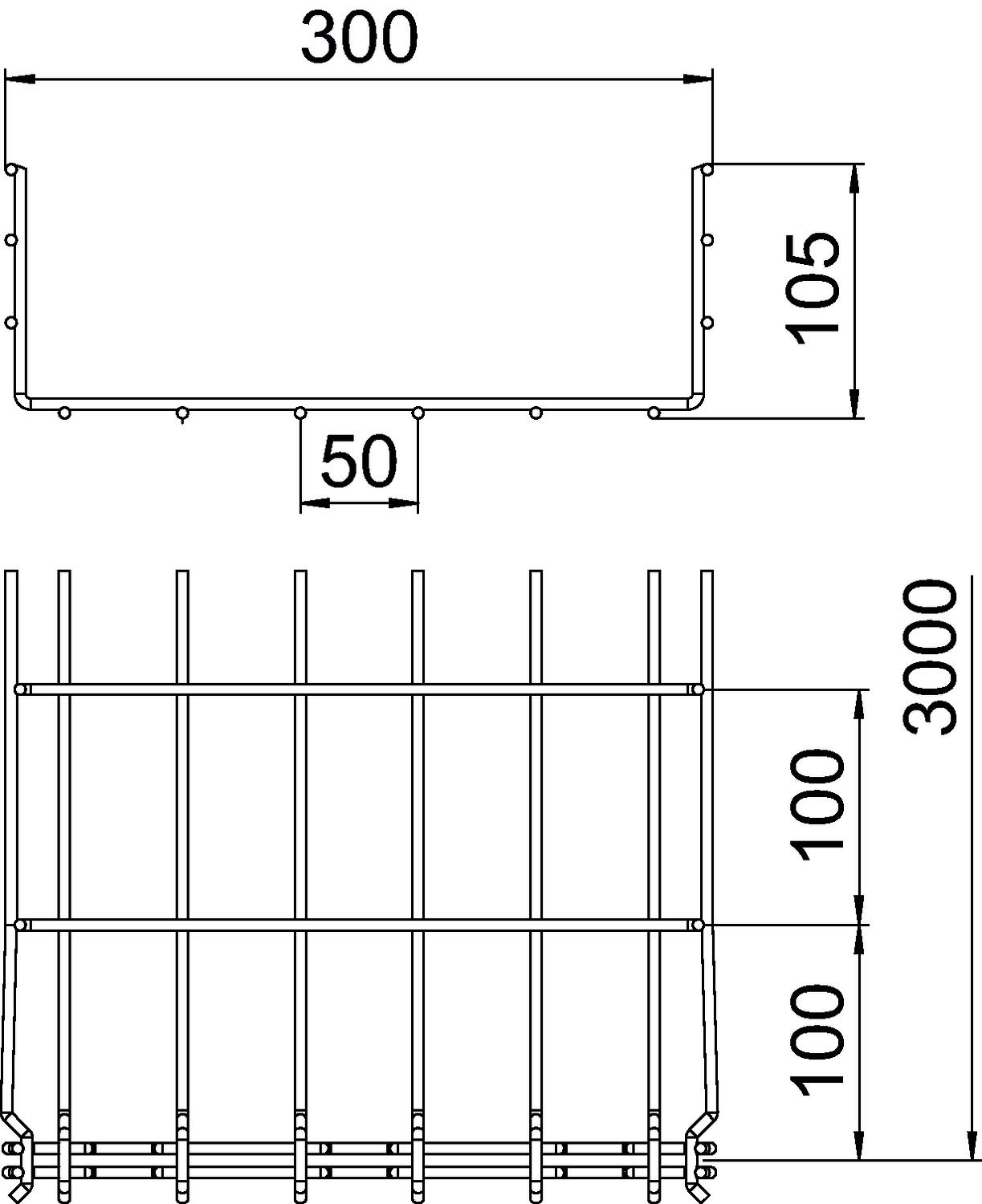

Mått
| Längd | 3000 mm |
|---|---|
| Bredd | 300 mm |
| Höjd | 105 mm |
| Mått B | 300 mm |
| Mått H | 108 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Utförande förbindning | integrerad förbindning |
| Utförande med brett spann | nej |
| Tvärsnitt | 268 cm² |
| Rostfritt stål, betat | ja |
| Tvärsnitt | 26800 mm² |
| Integrerad skiljevägg | utan |
| Skruvlös förbindning | ja |
| Profil | U-form |
| Uppfyller ROHS | ja |
| Tråddiameter | 4,8 mm |
| Dimension | 105x300x3000 |
| Yta | polerad |
| Material | Rostfritt stål 1.4301 |
| Färg | rostfritt stål |
| Belastningstesttyp enligt IEC 61537 | typ II |
| Typ av förbindelse för kabelhållarsystem | Klickfäste |
| Produktserie | GRM |
Belastning
| Konsolavstånd 1,0 m | 1,1 kN/m |
|---|---|
| Konsolavstånd 1,5 m | 0,75 kN/m |
| Konsolavstånd 2,0 m | 0,53 kN/m |
| Konsolavstånd 2,5 m | 0,38 kN/m |
| Konsolavstånd 3,0 m | 0,3 kN/m |
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Tillåten belastning i kN/m
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 11,7853 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 11,7853 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Monteringstillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (7)
Förklaringar (4)
Certifikat (3)
Anvisningar och hjälp (3)
Produktbilder (3)
Ladda ner 3D-data (1)
Utföranden
Typ
Längd
Bredd
Höjd
Brandsäker installation / funktionsgaranti
Tvärsnitt
Tråddiameter
Art.nr.
GRM 105 100 A2
3000
100
105
nej
82
3,9
6002451
GRM 105 150 A2
3000
150
105
nej
130
3,9
6002455
GRM 105 200 A2
3000
200
105
nej
175
4,8
6002457
GRM 105 300 A2
3000
300
105
nej
268
4,8
6002460
GRM 105 400 A2
3000
400
105
nej
363
4,8
6002463
GRM 105 500 A2
3000
500
105
nej
459
4,8
6002466
GRM 105 600 A2
3000
600
105
nej
554
4,8
6002469
Bredd
Tvärsnitt
Tråddiameter
GRM 105 100 A2
Art.nr.
6002451
Längd
3000
Bredd
100
Höjd
105
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
82
Tråddiameter
3,9
GRM 105 150 A2
Art.nr.
6002455
Längd
3000
Bredd
150
Höjd
105
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
130
Tråddiameter
3,9
GRM 105 200 A2
Art.nr.
6002457
Längd
3000
Bredd
200
Höjd
105
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
175
Tråddiameter
4,8
GRM 105 300 A2
Art.nr.
6002460
Längd
3000
Bredd
300
Höjd
105
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
268
Tråddiameter
4,8
GRM 105 400 A2
Art.nr.
6002463
Längd
3000
Bredd
400
Höjd
105
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
363
Tråddiameter
4,8
GRM 105 500 A2
Art.nr.
6002466
Längd
3000
Bredd
500
Höjd
105
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
459
Tråddiameter
4,8
GRM 105 600 A2
Art.nr.
6002469
Längd
3000
Bredd
600
Höjd
105
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
554
Tråddiameter
4,8
