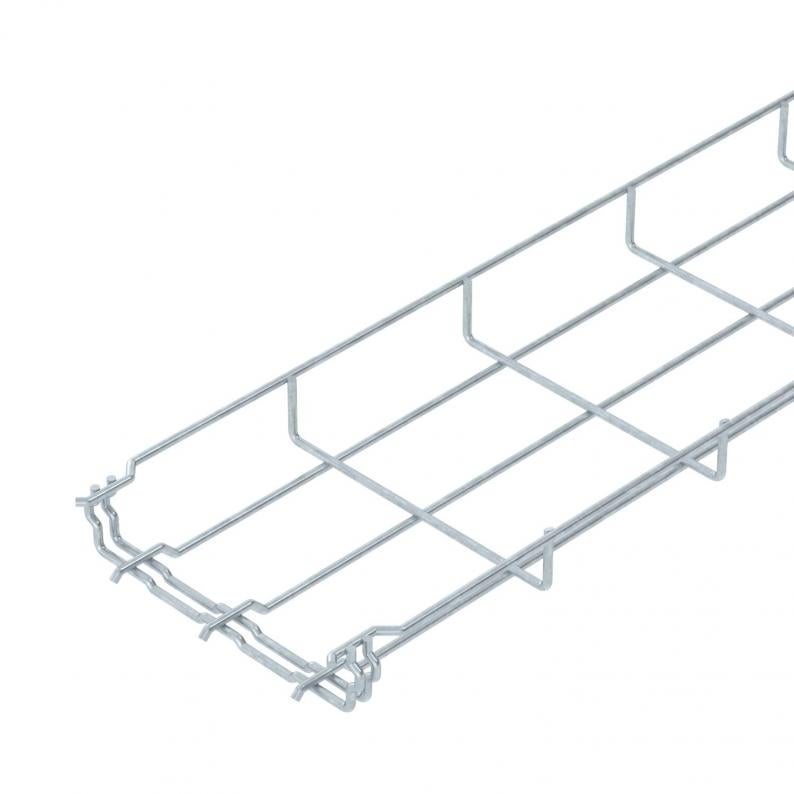

Trådstege GR-Magic® 35 FT
Typ GRM 35 150 FT
Art.nr. 6000072
EAN 4012195037231
Art.nr. / Typ / E-nr
Längd
Bredd
Höjd
Tvärsnitt
Tråddiameter
kl. VKE: 3 m
3m
m
Beskrivning
Trådstege med inbyggd skarv i sidhöjden 35 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
Det behövs inga verktyg, trådstegarna monteras genom att trycka ihop dem. Maskstorleken är 50 x 100 mm (undantag GRM 35/50 = 20 x 100 mm).
Teknisk data

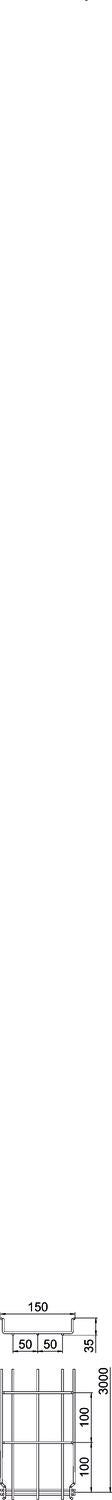

Mått
| Längd | 3000 mm |
|---|---|
| Bredd | 150 mm |
| Höjd | 35 mm |
| Mått B | 150 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Utförande förbindning | integrerad förbindning |
| Utförande med brett spann | nej |
| Tvärsnitt | 36,6 cm² |
| Rostfritt stål, betat | nej |
| Tvärsnitt | 5250 mm² |
| Integrerad skiljevägg | utan |
| Skruvlös förbindning | ja |
| Profil | U-form |
| Uppfyller ROHS | ja |
| Tråddiameter | 3,9 mm |
| Dimension | 35x150x3000 |
| Yta | varmförzinkad |
| Material | Stål |
| Färg | zink |
| Belastningstesttyp enligt IEC 61537 | typ II |
| Typ av förbindelse för kabelhållarsystem | Klickfäste |
| Produktserie | GRM |
Belastning
| Konsolavstånd 1,0 m | 0,25 kN/m |
|---|---|
| Konsolavstånd 1,5 m | 0,11 kN/m |
| Konsolavstånd 2,0 m | 0,1 kN/m |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 1,4052 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 1,4052 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Monteringstillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (6)
Förklaringar (4)
Certifikat (5)
Anvisningar och hjälp (3)
Produktbilder (3)
Ladda ner 3D-data (1)
Utföranden
Typ
Längd
Bredd
Höjd
Brandsäker installation / funktionsgaranti
Tvärsnitt
Tråddiameter
Art.nr.
GRM 35 50 FT
3000
50
35
nej
9,4
3,9
6000069
GRM 35 100 FT
3000
100
35
nej
23
3,9
6000071
GRM 35 150 FT
3000
150
35
nej
36,6
3,9
6000072
GRM 35 200 FT
3000
200
35
nej
50,1
3,9
6000073
GRM 35 300 FT
3000
300
35
nej
71,3
4,8
6000075
Bredd
Tvärsnitt
Tråddiameter
GRM 35 50 FT
Art.nr.
6000069
Längd
3000
Bredd
50
Höjd
35
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
9,4
Tråddiameter
3,9
GRM 35 100 FT
Art.nr.
6000071
Längd
3000
Bredd
100
Höjd
35
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
23
Tråddiameter
3,9
GRM 35 150 FT
Art.nr.
6000072
Längd
3000
Bredd
150
Höjd
35
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
36,6
Tråddiameter
3,9
GRM 35 200 FT
Art.nr.
6000073
Längd
3000
Bredd
200
Höjd
35
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
50,1
Tråddiameter
3,9
GRM 35 300 FT
Art.nr.
6000075
Längd
3000
Bredd
300
Höjd
35
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
71,3
Tråddiameter
4,8
