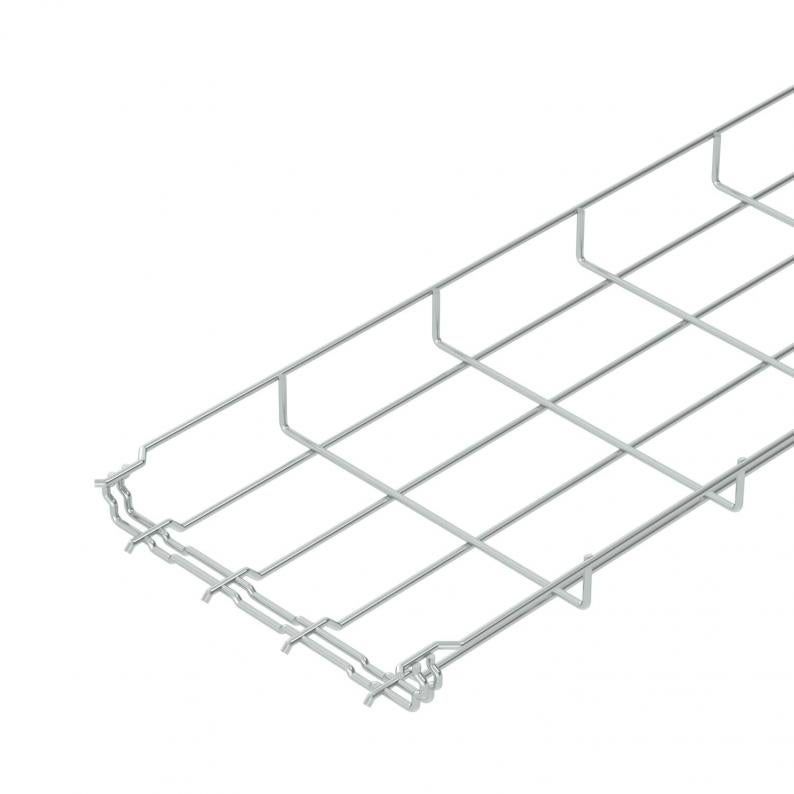

Trådstege GR-Magic® 35 fzb (G)
Typ GRM 35 200 G
Art.nr. 6000064
EAN 4012195037187
Art.nr. / Typ / E-nr
Längd
Bredd
Höjd
Tvärsnitt
Tråddiameter
kl. VKE: 3 m
3m
m
Beskrivning
Trådstege med inbyggd skarv i sidhöjden 35 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
Det behövs inga verktyg, trådstegarna monteras genom att trycka ihop dem. Maskstorleken är 50 x 100 mm (undantag GRM 35/50 = 20 x 100 mm).
Teknisk data
Mått
| Längd | 3000 mm |
|---|---|
| Bredd | 200 mm |
| Höjd | 35 mm |
| Mått B | 200 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Utförande förbindning | integrerad förbindning |
| Utförande med brett spann | nej |
| Tvärsnitt | 50,1 cm² |
| Rostfritt stål, betat | nej |
| Tvärsnitt | 7000 mm² |
| Integrerad skiljevägg | utan |
| Skruvlös förbindning | ja |
| Profil | U-form |
| Uppfyller ROHS | ja |
| Tråddiameter | 3,9 mm |
| Dimension | 35x200x3000 |
| Yta | galvaniskt förzinkad EFZ |
| Material | Stål |
| Färg | zink |
| Belastningstesttyp enligt IEC 61537 | typ II |
| Typ av förbindelse för kabelhållarsystem | Klickfäste |
| Produktserie | GRM |
Belastning
| Konsolavstånd 1,0 m | 0,3 kN/m |
|---|---|
| Konsolavstånd 1,5 m | 0,14 kN/m |
| Konsolavstånd 2,0 m | 0,1 kN/m |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 1,4518 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 1,4518 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Monteringstillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (6)
Förklaringar (5)
Certifikat (3)
Anvisningar och hjälp (3)
Produktbilder (3)
Ladda ner 3D-data (1)
Utföranden
Typ
Längd
Bredd
Höjd
Brandsäker installation / funktionsgaranti
Tvärsnitt
Tråddiameter
Art.nr.
GRM 35 50 G
3000
50
35
nej
9,4
3,9
6000060
GRM 35 100 G
3000
100
35
nej
23
3,9
6000062
GRM 35 150 G
3000
150
35
nej
36,6
3,9
6000063
GRM 35 200 G
3000
200
35
nej
50,1
3,9
6000064
GRM 35 300 G
3000
300
35
nej
71,3
4,8
6000066
Bredd
Tvärsnitt
Tråddiameter
GRM 35 50 G
Art.nr.
6000060
Längd
3000
Bredd
50
Höjd
35
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
9,4
Tråddiameter
3,9
GRM 35 100 G
Art.nr.
6000062
Längd
3000
Bredd
100
Höjd
35
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
23
Tråddiameter
3,9
GRM 35 150 G
Art.nr.
6000063
Längd
3000
Bredd
150
Höjd
35
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
36,6
Tråddiameter
3,9
GRM 35 200 G
Art.nr.
6000064
Längd
3000
Bredd
200
Höjd
35
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
50,1
Tråddiameter
3,9
GRM 35 300 G
Art.nr.
6000066
Längd
3000
Bredd
300
Höjd
35
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
71,3
Tråddiameter
4,8
