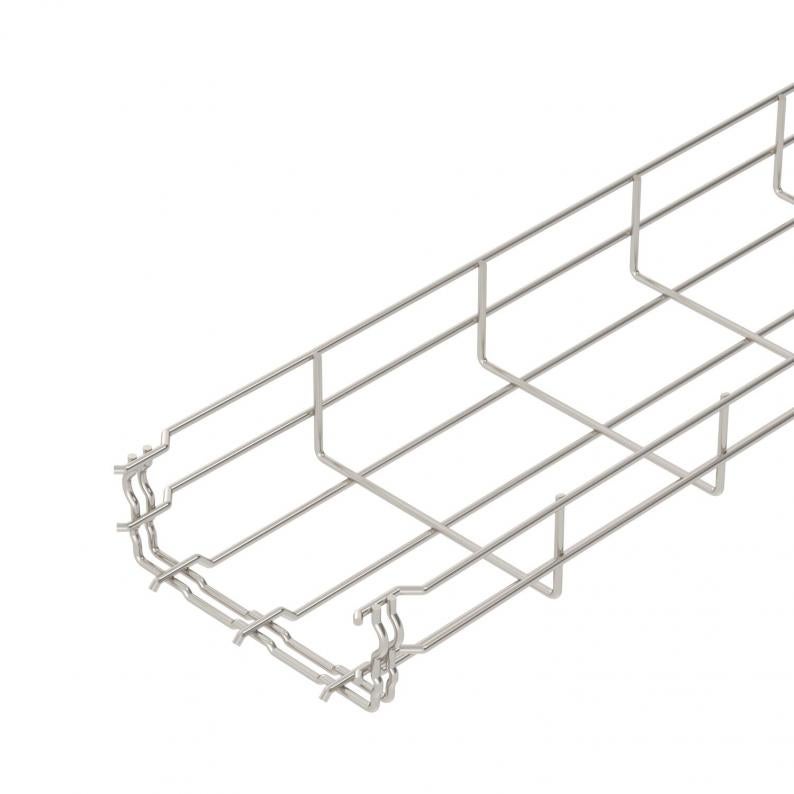

Trådstege GR-Magic® 55 A4
Typ GRM 55 150 A4
Art.nr. 6001090
EAN 4012195166023
Art.nr. / Typ / E-nr
Längd
Bredd
Höjd
Brandsäker installation / funktionsgaranti
Tvärsnitt
Tråddiameter
kl. VKE: 3 m
3m
m
Beskrivning
Trådstege med inbyggd skarv i sidhöjden 55 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
För trådstegen behövs inga ytterligare förbindningar, delarna sticks helt enkelt in i varandra. Maskbredden är 50 x 100 mm (undantag GRM 55/50 = 20 x 100 mm).
Teknisk data

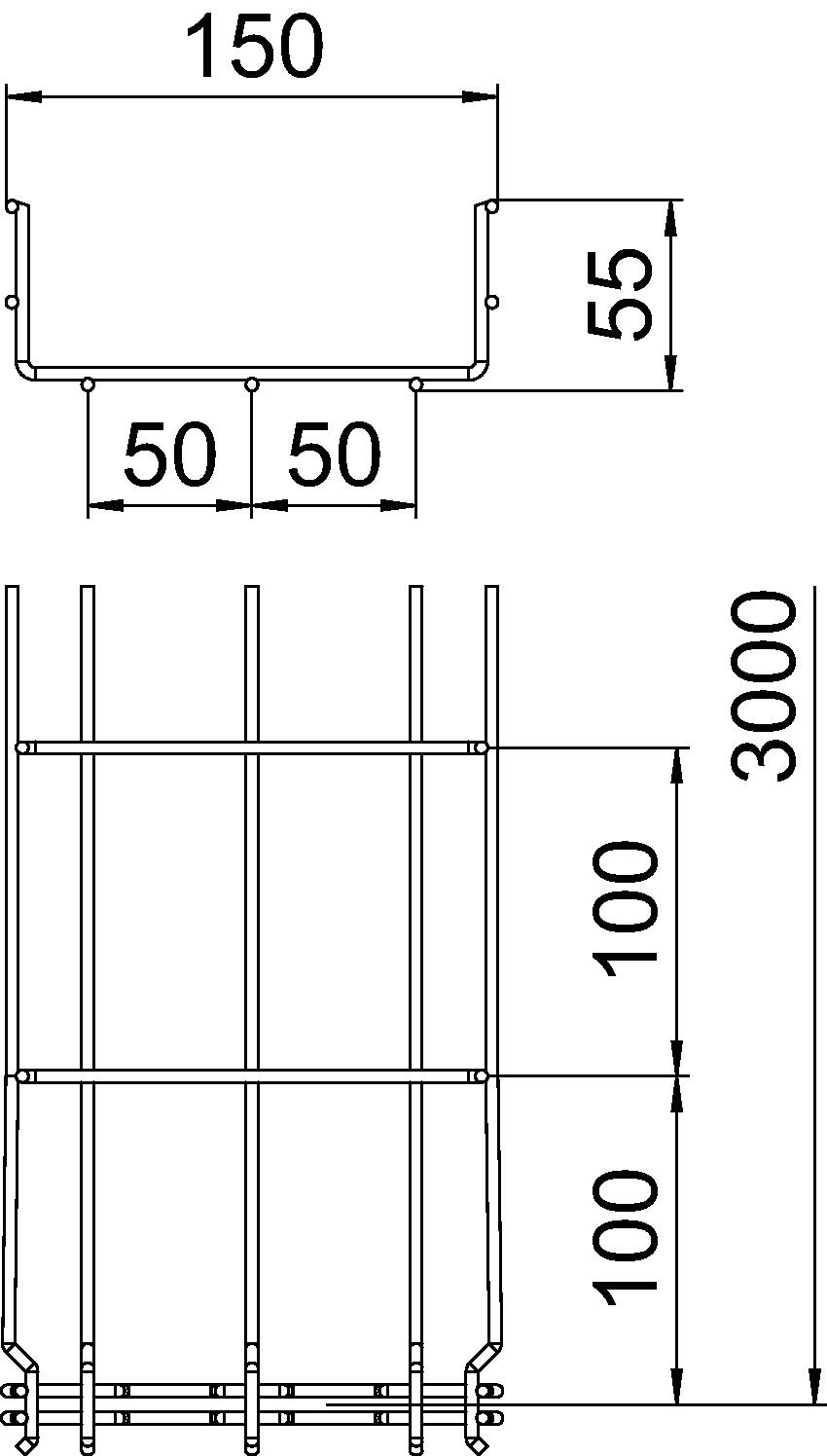

Mått
| Längd | 3000 mm |
|---|---|
| Bredd | 150 mm |
| Höjd | 55 mm |
| Mått B | 150 mm |
| Mått H | 58 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | ja |
|---|---|
| Utförande förbindning | integrerad förbindning |
| Utförande med brett spann | nej |
| Tvärsnitt | 63 cm² |
| Rostfritt stål, betat | ja |
| Tvärsnitt | 6300 mm² |
| Integrerad skiljevägg | utan |
| Skruvlös förbindning | ja |
| Profil | U-form |
| Uppfyller ROHS | ja |
| Tråddiameter | 3,9 mm |
| Dimension | 55x150x3000 |
| Yta | polerad |
| Material | Rostfritt stål 1.4401 |
| Färg | rostfritt stål |
| Brandskydd | Funktionsgaranti kabelspecifik bärande konstruktion |
| Belastningstesttyp enligt IEC 61537 | typ II |
| Typ av förbindelse för kabelhållarsystem | Klickfäste |
| Produktserie | GRM |
Belastning
| Konsolavstånd 1,0 m | 0,35 kN/m |
|---|---|
| Konsolavstånd 1,5 m | 0,2 kN/m |
| Konsolavstånd 2,0 m | 0,1 kN/m |
| Konsolavstånd 2,5 m | 0,1 kN/m |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 4,3273 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 4,3273 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Systemtillbehör
Monteringstillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (10)
Förklaringar (4)
Certifikat (4)
Anvisningar och hjälp (3)
Produktbilder (3)
Ladda ner 3D-data (2)
Utföranden
Typ
Längd
Bredd
Höjd
Brandsäker installation / funktionsgaranti
Tvärsnitt
Tråddiameter
Art.nr.
GRM 55 50 A4
3000
50
55
ja
16
3,9
6001087
GRM 55 100 A4
3000
100
55
ja
40
3,9
6001088
GRM 55 150 A4
3000
150
55
ja
63
3,9
6001090
GRM 55 200 A4
3000
200
55
ja
87
3,9
6001091
GRM 55 300 A4
3000
300
55
ja
129
4,8
6001093
GRM 55 400 A4
3000
400
55
ja
175
4,8
6001095
GRM 55 500 A4
3000
500
55
nej
220
4,8
6001097
GRM 55 600 A4
3000
600
55
nej
265
4,8
6001099
Bredd
Brandsäker installation / funktionsgaranti
Tvärsnitt
Tråddiameter
GRM 55 50 A4
Art.nr.
6001087
Längd
3000
Bredd
50
Höjd
55
Brandsäker installation / funktionsgaranti
ja
Tvärsnitt
16
Tråddiameter
3,9
GRM 55 100 A4
Art.nr.
6001088
Längd
3000
Bredd
100
Höjd
55
Brandsäker installation / funktionsgaranti
ja
Tvärsnitt
40
Tråddiameter
3,9
GRM 55 150 A4
Art.nr.
6001090
Längd
3000
Bredd
150
Höjd
55
Brandsäker installation / funktionsgaranti
ja
Tvärsnitt
63
Tråddiameter
3,9
GRM 55 200 A4
Art.nr.
6001091
Längd
3000
Bredd
200
Höjd
55
Brandsäker installation / funktionsgaranti
ja
Tvärsnitt
87
Tråddiameter
3,9
GRM 55 300 A4
Art.nr.
6001093
Längd
3000
Bredd
300
Höjd
55
Brandsäker installation / funktionsgaranti
ja
Tvärsnitt
129
Tråddiameter
4,8
GRM 55 400 A4
Art.nr.
6001095
Längd
3000
Bredd
400
Höjd
55
Brandsäker installation / funktionsgaranti
ja
Tvärsnitt
175
Tråddiameter
4,8
GRM 55 500 A4
Art.nr.
6001097
Längd
3000
Bredd
500
Höjd
55
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
220
Tråddiameter
4,8
GRM 55 600 A4
Art.nr.
6001099
Längd
3000
Bredd
600
Höjd
55
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
265
Tråddiameter
4,8
