Trådstege GR-Magic® 55 med mellanvägg
Typ GRM-T 55 500 G
Art.nr. 6006458
EAN 4012196152292
Art.nr. / Typ / E-nr
Längd
Bredd
Höjd
Tvärsnitt
Tråddiameter
kl. VKE: 3 m
3m
m
Beskrivning

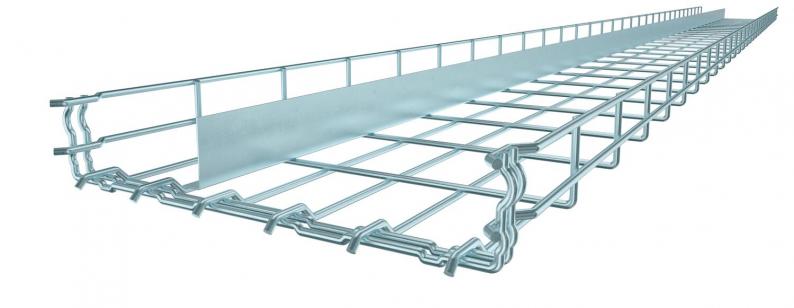

Trådstege med integrerad skarv och påsvetsad mellanvägg med sidhöjd 55 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
Det behövs inga ytterligare förbindningar, delarna sticks helt enkelt in i varandra. Maskbredden uppgår till 50 x 100 mm.
Teknisk data
Mått
| Längd | 3000 mm |
|---|---|
| Bredd | 500 mm |
| Höjd | 55 mm |
| Mått A | 399,5 mm |
| Mått B | 500 mm |
| Mått H | 58 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Utförande förbindning | integrerad förbindning |
| Utförande med brett spann | nej |
| Tvärsnitt | 220 cm² |
| Rostfritt stål, betat | nej |
| Tvärsnitt | 22000 mm² |
| Integrerad skiljevägg | en |
| Skruvlös förbindning | ja |
| Profil | U-form |
| Uppfyller ROHS | ja |
| Tråddiameter | 4,8 mm |
| Dimension | 55x500x3000 |
| Yta | galvaniskt förzinkad EFZ |
| Material | Stål |
| Färg | zink |
| Belastningstesttyp enligt IEC 61537 | typ II |
| Typ av förbindelse för kabelhållarsystem | Klickfäste |
| Produktserie | GRM |
Belastning
| Konsolavstånd 1,0 m | 1,5 kN/m |
|---|---|
| Konsolavstånd 1,5 m | 0,8 kN/m |
| Konsolavstånd 2,0 m | 0,4 kN/m |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 5,9218 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 5,9218 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
Tillbehör
Monteringstillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (6)
Förklaringar (3)
Certifikat (4)
Anvisningar och hjälp (3)
Produktbilder (3)
Utföranden
Typ
Längd
Bredd
Höjd
Brandsäker installation / funktionsgaranti
Tvärsnitt
Tråddiameter
Art.nr.
GRM-T 55 100 G
3000
100
55
nej
40
3,9
6006453
GRM-T 55 200 G
3000
200
55
nej
87
3,9
6006455
GRM-T 55 300 G
3000
300
55
nej
129
4,8
6006456
GRM-T 55 400 G
3000
400
55
nej
175
4,8
6006457
GRM-T 55 500 G
3000
500
55
nej
220
4,8
6006458
Bredd
Tvärsnitt
Tråddiameter
GRM-T 55 100 G
Art.nr.
6006453
Längd
3000
Bredd
100
Höjd
55
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
40
Tråddiameter
3,9
GRM-T 55 200 G
Art.nr.
6006455
Längd
3000
Bredd
200
Höjd
55
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
87
Tråddiameter
3,9
GRM-T 55 300 G
Art.nr.
6006456
Längd
3000
Bredd
300
Höjd
55
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
129
Tråddiameter
4,8
GRM-T 55 400 G
Art.nr.
6006457
Längd
3000
Bredd
400
Höjd
55
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
175
Tråddiameter
4,8
GRM-T 55 500 G
Art.nr.
6006458
Längd
3000
Bredd
500
Höjd
55
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
220
Tråddiameter
4,8
