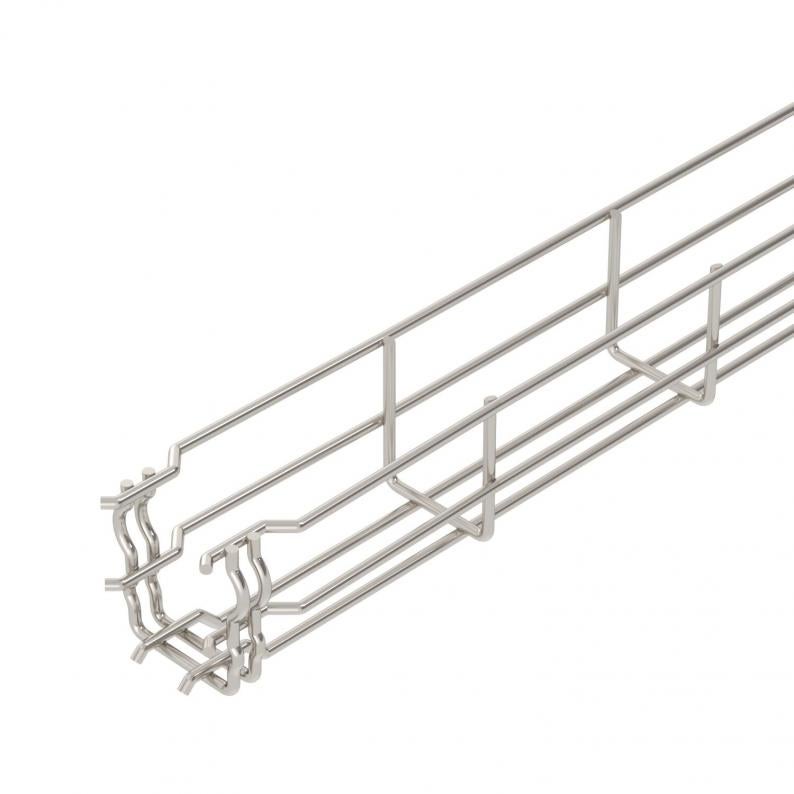

Trådstege GR-Magic® 55 rostfri (A2)
Typ GRM 55 50 A2
Art.nr. 6001070
EAN 4012195430933
Art.nr. / Typ / E-nr
Längd
Bredd
Höjd
Brandsäker installation / funktionsgaranti
Tvärsnitt
Tråddiameter
kl. VKE: 3 m
3m
m
Beskrivning
Trådstege med inbyggd skarv i sidhöjden 55 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
För trådstegen behövs inga ytterligare förbindningar, delarna sticks helt enkelt in i varandra. Maskbredden är 50 x 100 mm (undantag GRM 55/50 = 20 x 100 mm).
Teknisk data
Mått
| Längd | 3000 mm |
|---|---|
| Bredd | 50 mm |
| Höjd | 55 mm |
| Mått B | 52 mm |
| Mått H | 58 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | ja |
|---|---|
| Utförande förbindning | integrerad förbindning |
| Tvärsnitt | 16 cm² |
| Rostfritt stål, betat | ja |
| Tvärsnitt | 1600 mm² |
| Integrerad skiljevägg | utan |
| Skruvlös förbindning | ja |
| Profil | U-form |
| Uppfyller ROHS | ja |
| Tråddiameter | 3,9 mm |
| Dimension | 55x50x3000 |
| Yta | polerad |
| Material | Rostfritt stål 1.4301 |
| Färg | rostfritt stål |
| Brandskydd | Funktionsgaranti kabelspecifik bärande konstruktion |
| Belastningstesttyp enligt IEC 61537 | typ II |
| Typ av förbindelse för kabelhållarsystem | Klickfäste |
| Produktserie | GRM |
Belastning
| Konsolavstånd 1,0 m | 0,35 kN/m |
|---|---|
| Konsolavstånd 1,5 m | 0,2 kN/m |
| Konsolavstånd 2,0 m | 0,1 kN/m |
| Konsolavstånd 2,5 m | 0,1 kN/m |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 3,4068 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 3,4068 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Systemtillbehör
Monteringstillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (10)
Förklaringar (4)
Certifikat (4)
Anvisningar och hjälp (3)
Produktbilder (3)
Ladda ner 3D-data (2)
Utföranden
Typ
Längd
Bredd
Höjd
Brandsäker installation / funktionsgaranti
Tvärsnitt
Tråddiameter
Art.nr.
GRM 55 50 A2
3000
50
55
ja
16
3,9
6001070
GRM 55 100 A2
3000
100
55
ja
40
3,9
6001072
GRM 55 150 A2
3000
150
55
ja
63
3,9
6001074
GRM 55 200 A2
3000
200
55
ja
87
3,9
6001076
GRM 55 300 A2
3000
300
55
ja
129
4,8
6001078
GRM 55 400 A2
3000
400
55
ja
175
4,8
6001080
GRM 55 500 A2
3000
500
55
nej
220
4,8
6001082
GRM 55 600 A2
3000
600
55
nej
265
4,8
6001085
