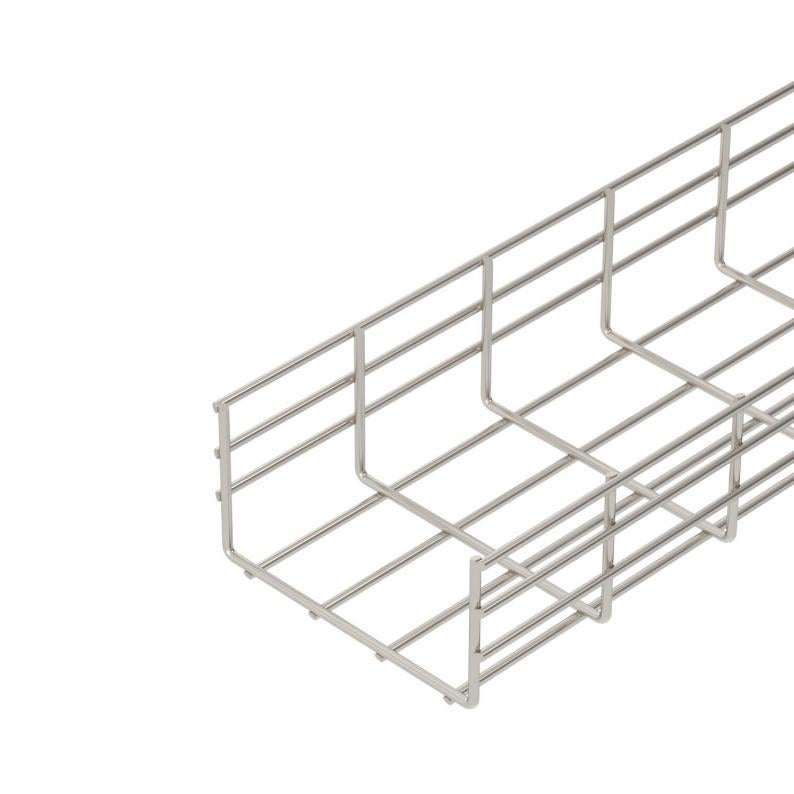

Tung trådstege SGR 105 A2
Typ SGR 105 200 A2
Art.nr. 6003625
EAN 4012196622054
Art.nr. / Typ / E-nr
Längd
Bredd
Höjd
Tvärsnitt
Tråddiameter
kl. VKE: 3 m
3m
m
Beskrivning
Trådstege av punktsvetsad ståltråd med sidhöjd 105 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
Maskbredden uppgår till 50 x 100 mm.
Teknisk data
Mått
| Längd | 3000 mm |
|---|---|
| Bredd | 200 mm |
| Höjd | 105 mm |
| Mått B | 200 mm |
Teknisk data
| Utförande förbindning | utan förbindning |
|---|---|
| Tvärsnitt | 175 cm² |
| Tvärsnitt | 17500 mm² |
| Integrerad skiljevägg | utan |
| Profil | U-form |
| Uppfyller ROHS | ja |
| Tråddiameter | 6 mm |
| Dimension | 105x200x3000 |
| Yta | polerad |
| Material | Rostfritt stål 1.4301 |
| Färg | rostfritt stål |
| Belastningstesttyp enligt IEC 61537 | typ II |
| Typ av förbindelse för kabelhållarsystem | skruvad |
Belastning
| Konsolavstånd 1,0 m | 3,1 kN/m |
|---|---|
| Konsolavstånd 1,5 m | 1,75 kN/m |
| Konsolavstånd 2,0 m | 1,15 kN/m |
| Konsolavstånd 2,5 m | 0,79 kN/m |
| Konsolavstånd 3,0 m | 0,6 kN/m |
| Konsolavstånd 3,5 m | 0,5 kN/m |
| Konsolavstånd 4,0 m | 0,4 kN/m |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 15,1978 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 15,1978 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Monteringstillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (5)
Förklaringar (4)
Anvisningar och hjälp (2)
Produktbilder (3)
Ladda ner 3D-data (1)
Utföranden
Typ
Längd
Bredd
Höjd
Tvärsnitt
Tråddiameter
Art.nr.
SGR 105 150 A2
3000
150
105
130
6
6003623
SGR 105 200 A2
3000
200
105
175
6
6003625
SGR 105 300 A2
3000
300
105
268
6
6003627
SGR 105 400 A2
3000
400
105
363
6
6003629
SGR 105 500 A2
3000
500
105
459
6
6003631
SGR 105 600 A2
3000
600
105
554
6
6003633
Bredd
Tvärsnitt
SGR 105 150 A2
Art.nr.
6003623
Längd
3000
Bredd
150
Höjd
105
Tvärsnitt
130
Tråddiameter
6
SGR 105 200 A2
Art.nr.
6003625
Längd
3000
Bredd
200
Höjd
105
Tvärsnitt
175
Tråddiameter
6
SGR 105 300 A2
Art.nr.
6003627
Längd
3000
Bredd
300
Höjd
105
Tvärsnitt
268
Tråddiameter
6
SGR 105 400 A2
Art.nr.
6003629
Längd
3000
Bredd
400
Höjd
105
Tvärsnitt
363
Tråddiameter
6
SGR 105 500 A2
Art.nr.
6003631
Längd
3000
Bredd
500
Höjd
105
Tvärsnitt
459
Tråddiameter
6
SGR 105 600 A2
Art.nr.
6003633
Längd
3000
Bredd
600
Höjd
105
Tvärsnitt
554
Tråddiameter
6
