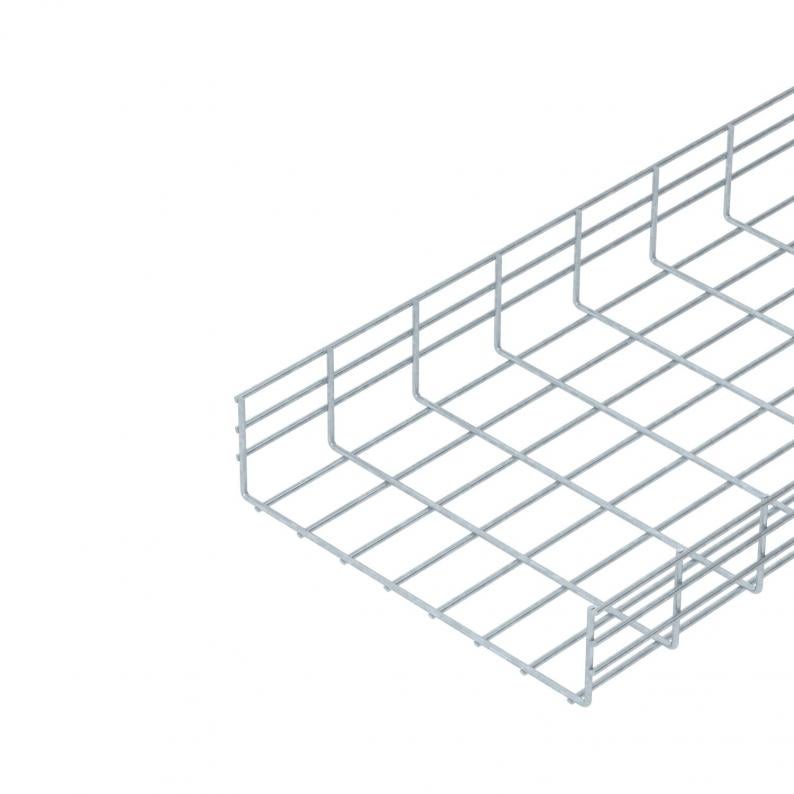

Tung trådstege SGR 105 FT
Typ SGR 105 400 FT
Art.nr. 6003402
EAN 4012195651765
Art.nr. / Typ / E-nr
Längd
Bredd
Höjd
Tvärsnitt
Tråddiameter
kl. VKE: 3 m
3m
m
Beskrivning

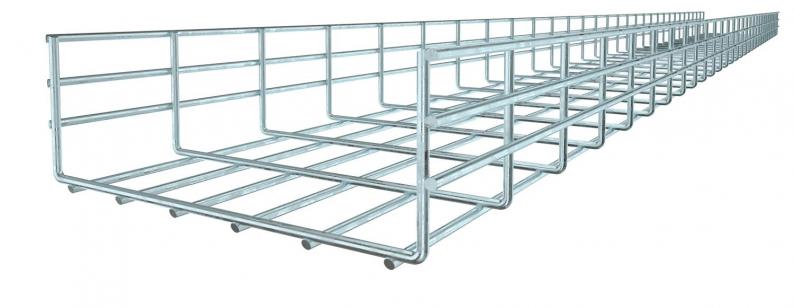

Trådstege av punktsvetsad ståltråd med sidhöjd 105 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.

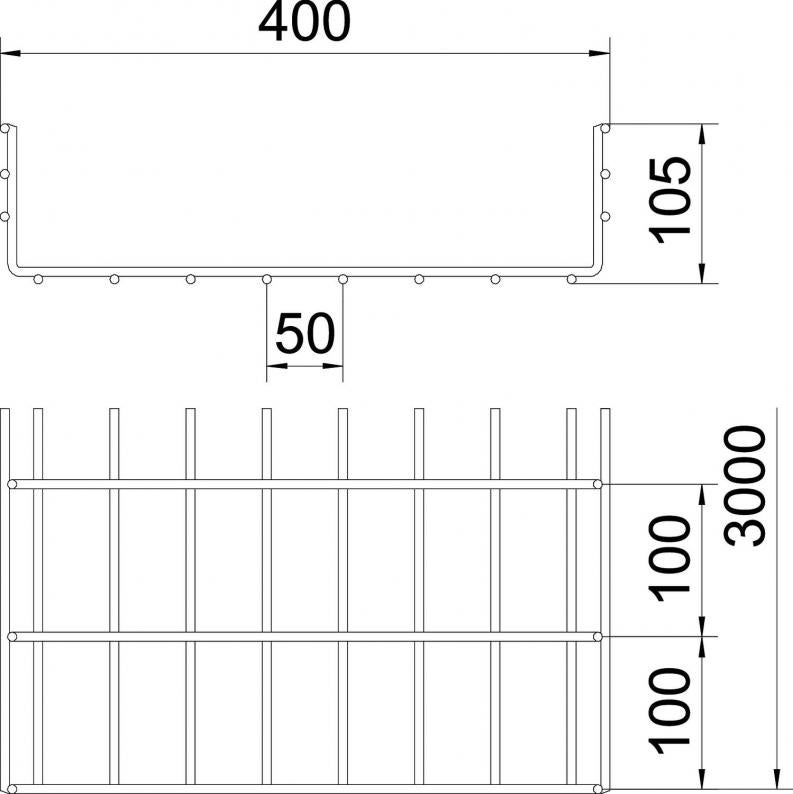

Maskbredden uppgår till 50 x 100 mm.
Teknisk data
Mått
| Längd | 3000 mm |
|---|---|
| Bredd | 400 mm |
| Höjd | 105 mm |
| Mått B | 400 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Utförande förbindning | utan förbindning |
| Utförande med brett spann | nej |
| Tvärsnitt | 363 cm² |
| Rostfritt stål, betat | nej |
| Tvärsnitt | 36300 mm² |
| Profil | U-form |
| Uppfyller ROHS | ja |
| Tråddiameter | 6 mm |
| Dimension | 105x400x3000 |
| Yta | varmförzinkad |
| Material | Stål |
| Färg | zink |
| Belastningstesttyp enligt IEC 61537 | typ II |
| Typ av förbindelse för kabelhållarsystem | skruvad |
Belastning
| Konsolavstånd 1,0 m | 3,5 kN/m |
|---|---|
| Konsolavstånd 1,5 m | 1,9 kN/m |
| Konsolavstånd 2,0 m | 1,2 kN/m |
| Konsolavstånd 2,5 m | 0,85 kN/m |
| Konsolavstånd 3,0 m | 0,7 kN/m |
| Konsolavstånd 3,5 m | 0,62 kN/m |
| Konsolavstånd 4,0 m | 0,45 kN/m |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 9,041 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 9,041 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Monteringstillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (4)
Förklaringar (4)
Certifikat (1)
Anvisningar och hjälp (2)
Produktbilder (3)
Ladda ner 3D-data (1)
Utföranden
Typ
Längd
Bredd
Höjd
Brandsäker installation / funktionsgaranti
Tvärsnitt
Tråddiameter
Art.nr.
SGR 105 150 FT
3000
150
105
nej
130
6
6003175
SGR 105 200 FT
3000
200
105
nej
175
6
6003214
SGR 105 300 FT
3000
300
105
nej
268
6
6003309
SGR 105 400 FT
3000
400
105
nej
363
6
6003402
SGR 105 500 FT
3000
500
105
nej
459
6
6003515
SGR 105 600 FT
3000
600
105
nej
554
6
6003616
Bredd
Tvärsnitt
SGR 105 150 FT
Art.nr.
6003175
Längd
3000
Bredd
150
Höjd
105
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
130
Tråddiameter
6
SGR 105 200 FT
Art.nr.
6003214
Längd
3000
Bredd
200
Höjd
105
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
175
Tråddiameter
6
SGR 105 300 FT
Art.nr.
6003309
Längd
3000
Bredd
300
Höjd
105
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
268
Tråddiameter
6
SGR 105 400 FT
Art.nr.
6003402
Längd
3000
Bredd
400
Höjd
105
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
363
Tråddiameter
6
SGR 105 500 FT
Art.nr.
6003515
Längd
3000
Bredd
500
Höjd
105
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
459
Tråddiameter
6
SGR 105 600 FT
Art.nr.
6003616
Längd
3000
Bredd
600
Höjd
105
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
554
Tråddiameter
6
