Tung trådstege SGR 155 G
Typ SGR 155 500 G
Art.nr. 6003685
EAN 4012195382546
Art.nr. / Typ / E-nr
Längd
Bredd
Höjd
Tvärsnitt
Tråddiameter
kl. VKE: 3 m
3m
m
Beskrivning

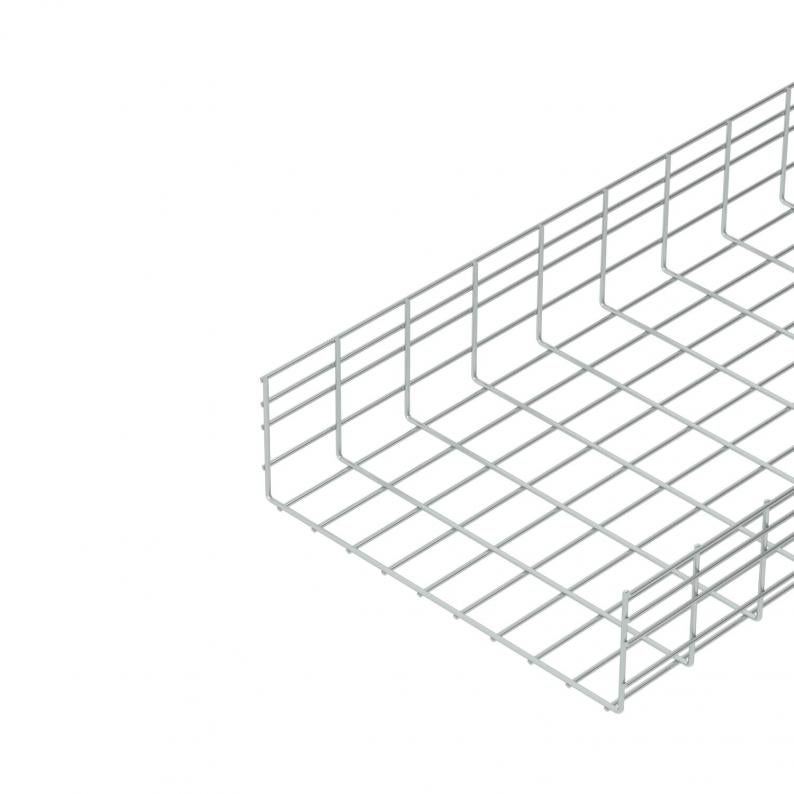

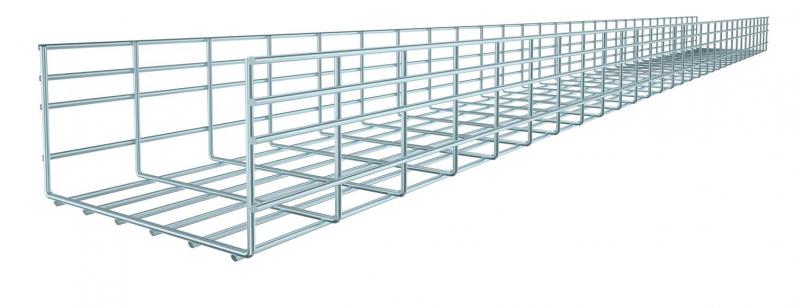

Trådstege av punktsvetsad ståltråd med sidhöjd 155 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
Maskbredden uppgår till 50 x 100 mm.
Teknisk data

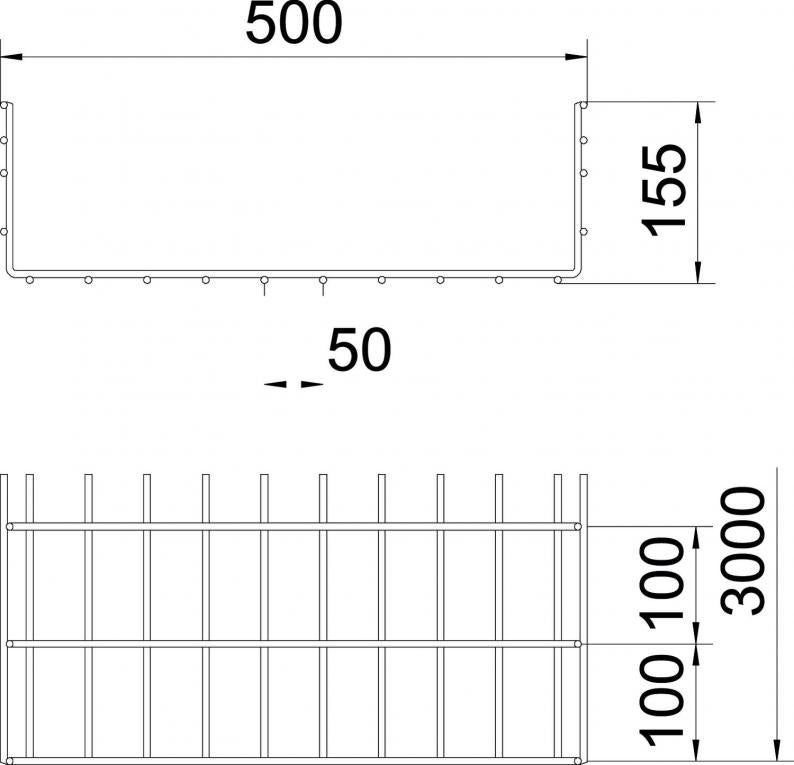

Mått
| Längd | 3000 mm |
|---|---|
| Bredd | 500 mm |
| Höjd | 155 mm |
| Mått B | 500 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Utförande förbindning | utan förbindning |
| Utförande med brett spann | nej |
| Tvärsnitt | 738 cm² |
| Rostfritt stål, betat | nej |
| Tvärsnitt | 73800 mm² |
| Integrerad skiljevägg | utan |
| Skruvlös förbindning | nej |
| Profil | U-form |
| Uppfyller ROHS | ja |
| Tråddiameter | 6 mm |
| Dimension | 155x500x3000 |
| Yta | galvaniskt förzinkad EFZ |
| Material | Stål |
| Färg | zink |
| Belastningstesttyp enligt IEC 61537 | typ II |
| Typ av förbindelse för kabelhållarsystem | skruvad |
Belastning
| Konsolavstånd 1,0 m | 4,5 kN/m |
|---|---|
| Konsolavstånd 1,5 m | 2,6 kN/m |
| Konsolavstånd 2,0 m | 1,6 kN/m |
| Konsolavstånd 2,5 m | 1,15 kN/m |
| Konsolavstånd 3,0 m | 1 kN/m |
| Konsolavstånd 3,5 m | 0,92 kN/m |
| Konsolavstånd 4,0 m | 0,65 kN/m |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 10,6359 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 10,6359 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Monteringstillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (4)
Förklaringar (4)
Certifikat (1)
Anvisningar och hjälp (2)
Produktbilder (3)
Ladda ner 3D-data (1)
Utföranden
Typ
Längd
Bredd
Höjd
Brandsäker installation / funktionsgaranti
Tvärsnitt
Tråddiameter
Art.nr.
SGR 155 300 G
3000
300
155
nej
438
6
6003681
SGR 155 450 G
3000
450
155
nej
663
6
6003684
SGR 155 500 G
3000
500
155
nej
738
6
6003685
SGR 155 600 G
3000
600
155
nej
888
6
6003687
Bredd
Tvärsnitt
SGR 155 300 G
Art.nr.
6003681
Längd
3000
Bredd
300
Höjd
155
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
438
Tråddiameter
6
SGR 155 450 G
Art.nr.
6003684
Längd
3000
Bredd
450
Höjd
155
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
663
Tråddiameter
6
SGR 155 500 G
Art.nr.
6003685
Längd
3000
Bredd
500
Höjd
155
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
738
Tråddiameter
6
SGR 155 600 G
Art.nr.
6003687
Längd
3000
Bredd
600
Höjd
155
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
888
Tråddiameter
6
