Tung trådstege SGR 55 A2
Typ SGR 55 300 A2
Art.nr. 6000925
EAN 4012196622146
Art.nr. / Typ / E-nr
Längd
Bredd
Höjd
Tvärsnitt
Tråddiameter
kl. VKE: 3 m
3m
m
Beskrivning

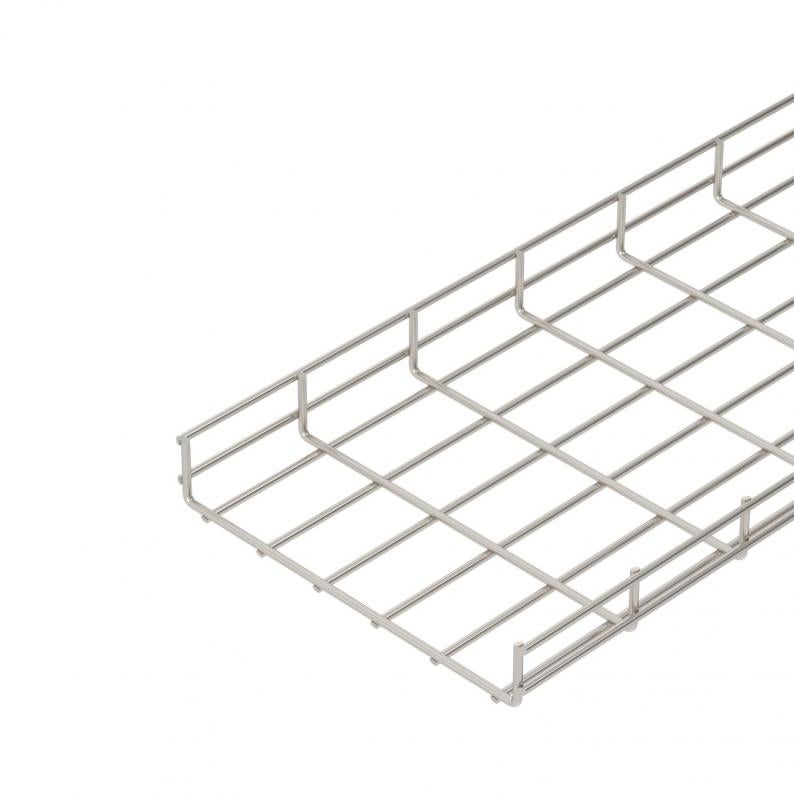

Trådstege av punktsvetsad ståltråd med sidhöjd 55 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
Maskbredden uppgår till 50 x 100 mm.
Teknisk data

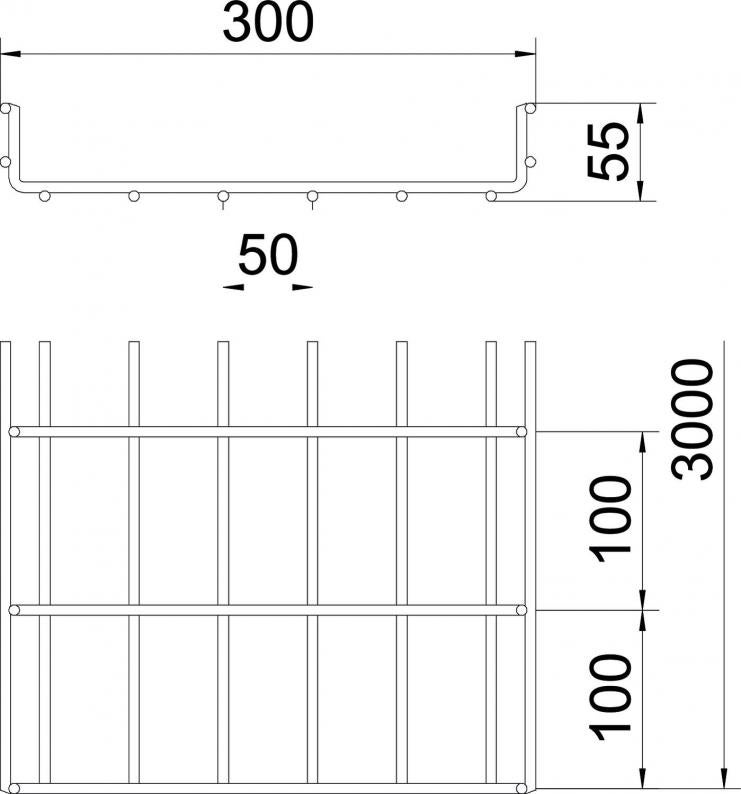

Mått
| Längd | 3000 mm |
|---|---|
| Bredd | 300 mm |
| Höjd | 55 mm |
| Mått B | 300 mm |
Teknisk data
| Utförande förbindning | utan förbindning |
|---|---|
| Tvärsnitt | 129 cm² |
| Tvärsnitt | 12900 mm² |
| Profil | U-form |
| Uppfyller ROHS | ja |
| Tråddiameter | 6 mm |
| Dimension | 55x300x3000 |
| Yta | polerad |
| Material | Rostfritt stål 1.4301 |
| Färg | rostfritt stål |
| Belastningstesttyp enligt IEC 61537 | typ II |
| Typ av förbindelse för kabelhållarsystem | skruvad |
Belastning
| Konsolavstånd 1,0 m | 2 kN/m |
|---|---|
| Konsolavstånd 1,5 m | 1,3 kN/m |
| Konsolavstånd 2,0 m | 0,75 kN/m |
| Konsolavstånd 2,5 m | 0,45 kN/m |
| Konsolavstånd 3,0 m | 0,4 kN/m |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 15,2129 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 15,2129 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Monteringstillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (5)
Förklaringar (4)
Anvisningar och hjälp (2)
Produktbilder (3)
Ladda ner 3D-data (1)
Utföranden
Typ
Längd
Bredd
Höjd
Tvärsnitt
Tråddiameter
Art.nr.
SGR 55 100 A2
3000
100
55
40
6
6000909
SGR 55 150 A2
3000
150
55
63
6
6000913
SGR 55 200 A2
3000
200
55
87
6
6000917
SGR 55 300 A2
3000
300
55
129
6
6000925
SGR 55 400 A2
3000
400
55
175
6
6000933
SGR 55 500 A2
3000
500
55
220
6
6000941
SGR 55 600 A2
3000
600
55
265
6
6000958
