Tung trådstege SGR 55 G
Typ SGR 55 300 G
Art.nr. 6005476
EAN 4012196397808
Art.nr. / Typ / E-nr
Längd
Bredd
Höjd
Tvärsnitt
Tråddiameter
kl. VKE: 3 m
3m
m
Beskrivning

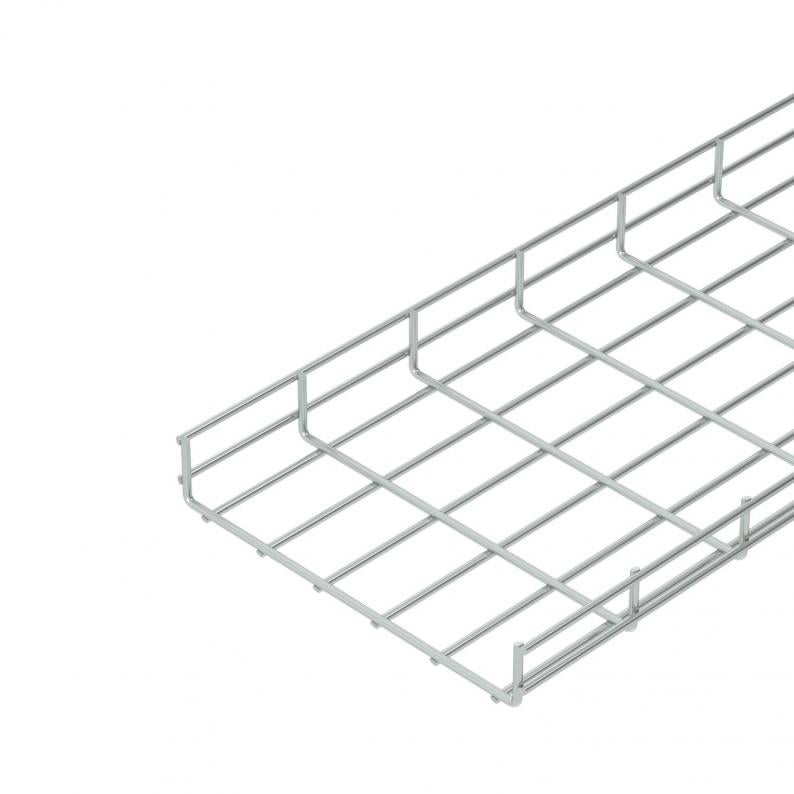

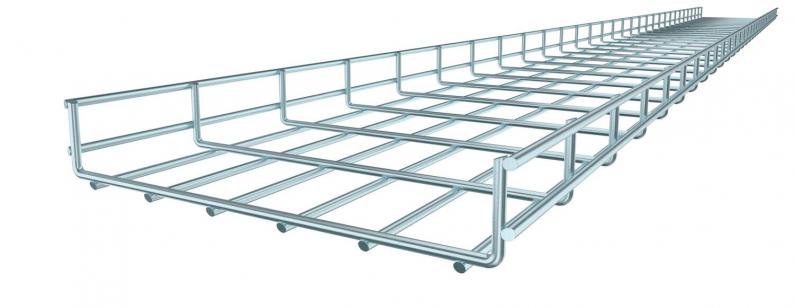

Trådstege av punktsvetsad ståltråd med sidhöjd 55 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.

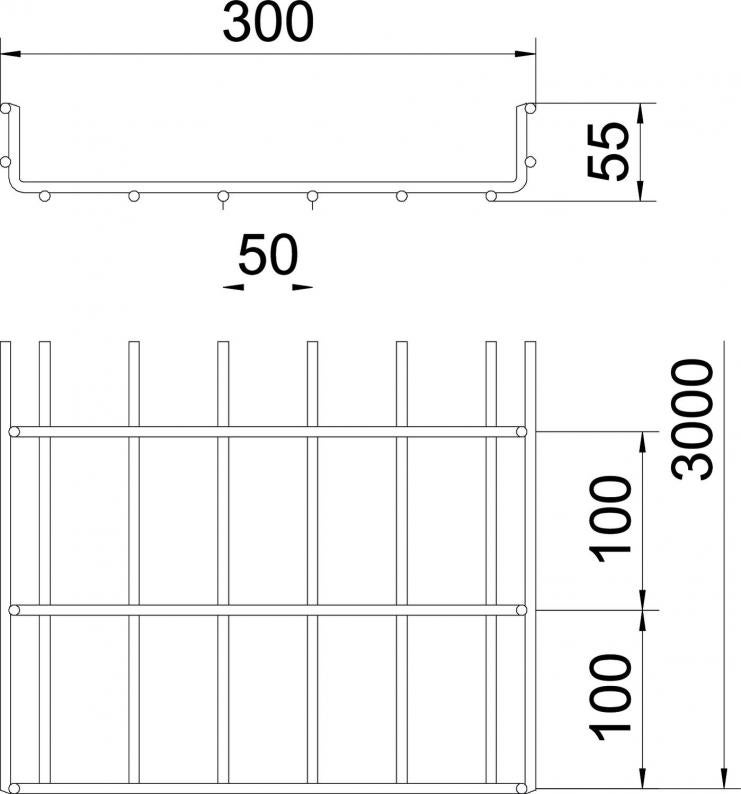

Maskbredden uppgår till 50 x 100 mm.
Version på rostfritt stål på begäran.
Teknisk data
Mått
| Längd | 3000 mm |
|---|---|
| Bredd | 300 mm |
| Höjd | 55 mm |
| Mått B | 300 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Utförande förbindning | utan förbindning |
| Utförande med brett spann | nej |
| Tvärsnitt | 129 cm² |
| Rostfritt stål, betat | nej |
| Tvärsnitt | 12900 mm² |
| Profil | U-form |
| Uppfyller ROHS | ja |
| Tråddiameter | 6 mm |
| Dimension | 55x300x3000 |
| Yta | galvaniskt förzinkad EFZ |
| Material | Stål |
| Färg | zink |
| Belastningstesttyp enligt IEC 61537 | typ II |
| Typ av förbindelse för kabelhållarsystem | skruvad |
Belastning
| Konsolavstånd 1,0 m | 2 kN/m |
|---|---|
| Konsolavstånd 1,5 m | 1,3 kN/m |
| Konsolavstånd 2,0 m | 0,75 kN/m |
| Konsolavstånd 3,0 m | 0,4 kN/m |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 5,6745 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 5,6745 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Monteringstillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (4)
Förklaringar (4)
Certifikat (1)
Anvisningar och hjälp (2)
Produktbilder (3)
Utföranden
Typ
Längd
Bredd
Höjd
Brandsäker installation / funktionsgaranti
Tvärsnitt
Tråddiameter
Art.nr.
SGR 55 100 G
3000
100
55
nej
40
6
6005470
SGR 55 150 G
3000
150
55
nej
63
6
6005472
SGR 55 200 G
3000
200
55
nej
87
6
6005474
SGR 55 300 G
3000
300
55
nej
129
6
6005476
SGR 55 400 G
3000
400
55
nej
175
6
6005478
SGR 55 500 G
3000
500
55
nej
220
6
6005480
SGR 55 600 G
3000
600
55
nej
265
6
6005482
Bredd
Tvärsnitt
SGR 55 100 G
Art.nr.
6005470
Längd
3000
Bredd
100
Höjd
55
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
40
Tråddiameter
6
SGR 55 150 G
Art.nr.
6005472
Längd
3000
Bredd
150
Höjd
55
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
63
Tråddiameter
6
SGR 55 200 G
Art.nr.
6005474
Längd
3000
Bredd
200
Höjd
55
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
87
Tråddiameter
6
SGR 55 300 G
Art.nr.
6005476
Längd
3000
Bredd
300
Höjd
55
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
129
Tråddiameter
6
SGR 55 400 G
Art.nr.
6005478
Längd
3000
Bredd
400
Höjd
55
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
175
Tråddiameter
6
SGR 55 500 G
Art.nr.
6005480
Längd
3000
Bredd
500
Höjd
55
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
220
Tråddiameter
6
SGR 55 600 G
Art.nr.
6005482
Längd
3000
Bredd
600
Höjd
55
Brandsäker installation / funktionsgaranti
nej
Tvärsnitt
265
Tråddiameter
6
