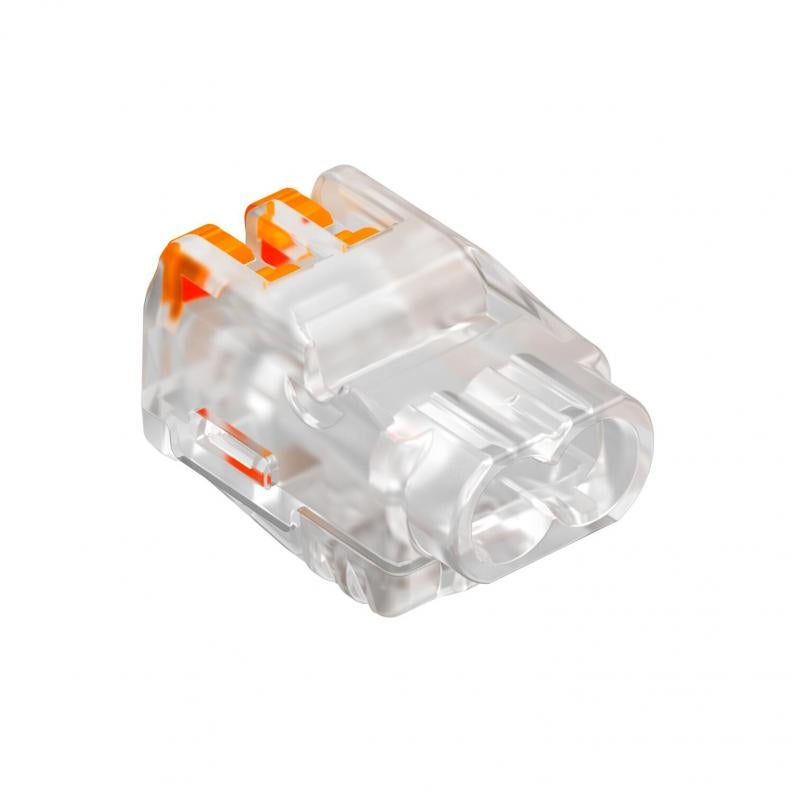

Universal insticksplint, 2-polig

Typ 61 225 FL

Art.nr. 2054450

EAN 4012196334629

Datablad (PDF)

EU-försäkran om överensstämmelse (PDF)

RoHS försäkran om överensstämmelse (PDF)

REACH försäkran om överensstämmelse (PDF)

Visa alla utföranden

Art.nr. / Typ

2054450 / 61 225 FL

Nominell spänning

450 V

Nominellt tvärsnitt min.

0,2 mm²

Nominellt tvärsnitt max.

2,5 mm²

Antal klämpunkter

Färg

transparent

kl. VKE: 100 Styck

Styck

Beskrivning

Testad enligt SS-EN 60998
Skruvlös klämma för anslutning av elektriska ledare. Ledartypen kan vara flexibelt flertrådig eller fast.
När fasta ledare används behöver frigöringsspaken inte användas. Ledaren kan stickas in i klämman direkt.
När ledarna ska dras ut behöver man bara öppna frigöringsspaken. Sedan kan ledaren dras ut utan problem.
Nominellt tvärsnitt:
2 x 0,2 - 2,5 mm² flertrådig-/entrådig ledare
Nominell spänning 450 V
Nominell ström 24 A
Avisoleringslängd: 9 mm (+1 mm)
Testöppning: fasprovare och provstift (max. Ø 2 mm) nås mycket lätt på klämmans ovansida
Max. tillåten omgivningstemperatur enligt SS-EN 60998: -5 till +85 °C.

Tekniska data UL (USA)

Märkspänning 300 V

Klämområde AWG 24-12

Omgivningstemp. max. 105 °C

Teknisk data

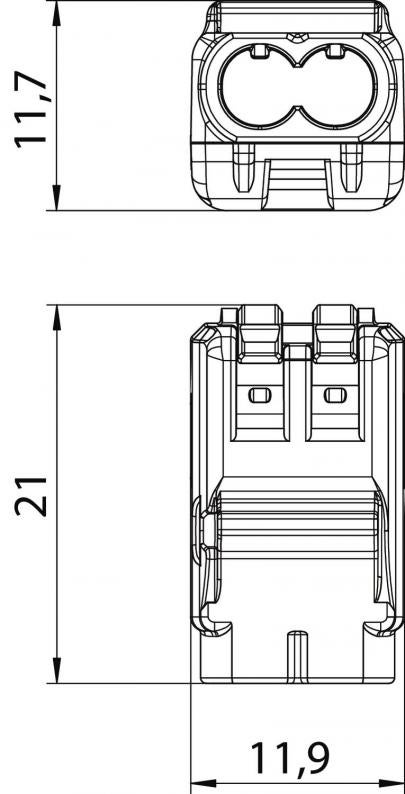

Mått

Längd	11,9 mm
Bredd	21 mm
Höjd	11,7 mm

Teknisk data

Polantal	1
Nominell ström	24 A
Nominell spänning	450 V
Isoleringsmaterial	Termoplast
Lämplig för massiva ledare	ja
Lämplig för flexibel ledare	ja
Lämplig för flertrådig ledare	ja
Med manöverspakar	ja
Anslutningsbart ledartvärsnitt en tråd min.	0,2 mm²
Anslutningsbart ledartvärsnitt en tråd max.	2,5 mm²
Anslutningsbart ledartvärsnitt flertrådigt min.	0,2 mm²
Anslutningsbart ledartvärsnitt flertrådigt max.	2,5 mm²
Nominellt tvärsnitt min.	0,2 mm²
Nominellt tvärsnitt max.	2,5 mm²
Uppfyller ROHS	ja
Tvärsnitt	2 x 0,2 - 2,5 mm² flertrådig-/entrådig ledare mm²
Antal klämpunkter	2
Temperaturanvändningsområde min.	-5 °C
Temperaturanvändningsområde max.	85 °C
Brandsäkert	enligt VDE 0471/DIN 695 del 2-1, kontrolltemperatur 850°C
Dimension	0,2-2,5mm²
Material	Polykarbonat
Färg	transparent
Produktserie	HSK
