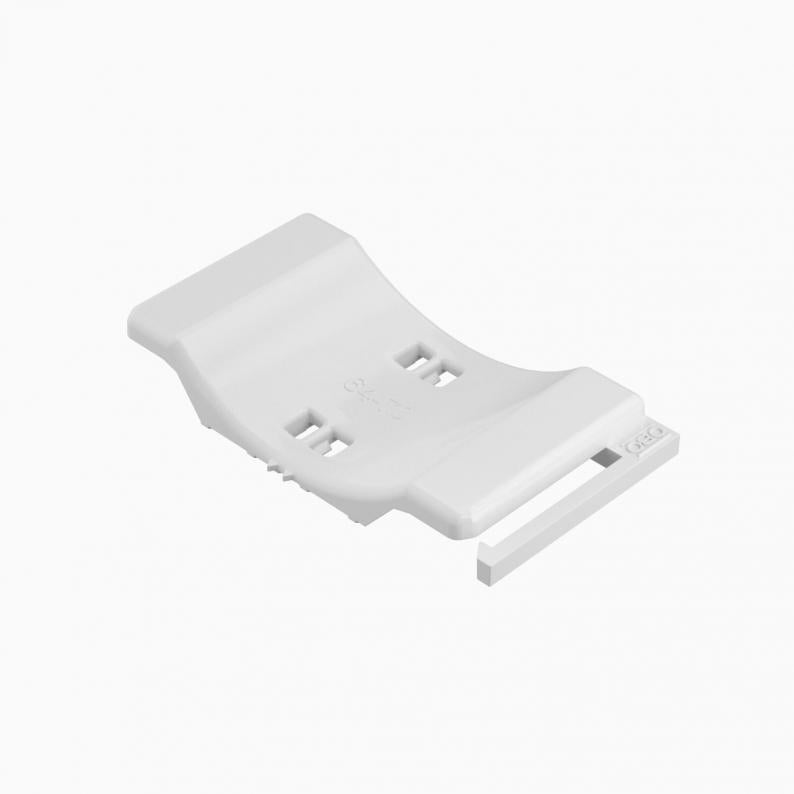

Universalmellanlägg, plast
Typ 2058UW 70 LGR
Art.nr. 1198070
EAN 4012196636242
Art.nr. / Typ / E-nr
Mått L
Mått B
Mått H
Spännvidd D min.
Spännvidd D max.
kl. VKE: 25 Styck
25Styck
Styck
Beskrivning
Oberoende av skena, universellt användbar genom montering på en skänkel på en bunthållare. Kan kombineras till dubbeldosa tack vare genomtänkt struktur på baksidan. Kan installeras i efterhand utan att kabelhållaren tas bort.
Teknisk data
Mått
| Mått L | 40 mm |
|---|---|
| Mått B | 75,5 mm |
| Mått H | 12,3 mm |
Teknisk data
| Utförande mellanlägg/hållare | Mellanlägg |
|---|---|
| Avsedd för max. kabeldiameter | 70 mm |
| Uppfyller ROHS | ja |
| Spännvidd D min. | 64 mm |
| Spännvidd D max. | 70 mm |
| Dimension | 64-70mm |
| Material | Polypropen |
| Färg | ljusgrå; RAL 7035 |
| Produktserie | 2056 / 2058 |
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 0,0363 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 0,0363 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-09-26T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (3)
Förklaringar (4)
Anvisningar och hjälp (1)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
Mått L
Mått B
Mått H
Spännvidd D min.
Spännvidd D max.
Art.nr.
2058UW 12 LGR
37
18,5
5,8
8
12
1198012
2058UW 16 LGR
37
21,5
5,8
12
16
1198016
2058UW 22 LGR
37
27,5
6,8
16
22
1198022
2058UW 28 LGR
37
33,5
8,3
22
28
1198028
2058UW 34 LGR
37
45,5
9,8
28
34
1198034
2058UW 40 LGR
37
45,5
10,8
34
40
1198040
2058UW 46 LGR
40
51,5
11,8
40
46
1198046
2058UW 52 LGR
40
57,5
11,8
46
52
1198052
2058UW 58 LGR
40
63,5
11,8
52
58
1198058
2058UW 64 LGR
40
69,5
11,8
58
64
1198064
2058UW 70 LGR
40
75,5
12,3
64
70
1198070
2058UW 76 LGR
40
81,5
12,3
70
76
1198076
2058UW 82 LGR
40
87,5
12,3
76
82
1198082
2058UW 90 LGR
40
96
12,8
82
90
1198090
2058UW 100 LGR
40
106
12,8
90
100
1198100
